2.3 Вибір ведучого механізму

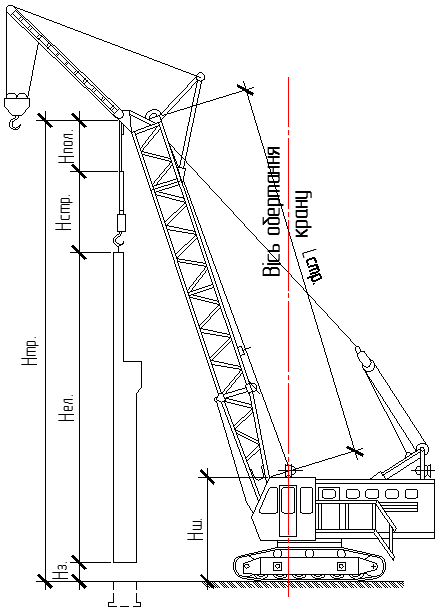

Схема монтажу колон.

До монтажу колон необхідно:

1. вантажопід’ємність: = 10,1+0,247 = 10,347 т

2. висота підйому стріли: = 0,5+(10,8+0,9)+1,5+1 = 14,7 м

3. виліт стріли: = м

4. довжина стріли: = м

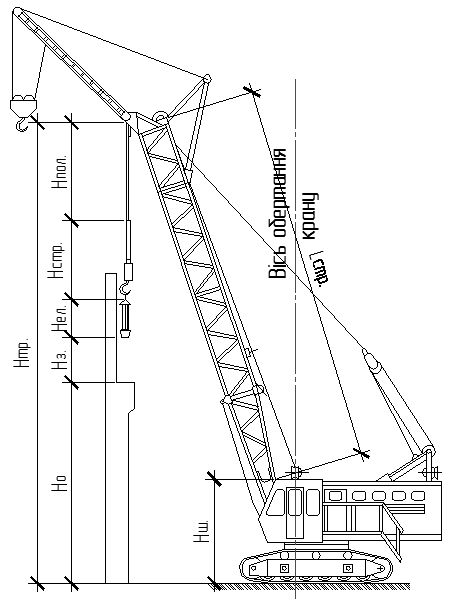

Схема монтажу підкранових балок.

До монтажу підкранових балок необхідно:

1. вантажопід’ємність: = 0,6+0,182 = 0,782 т

2. висота підйому стріли: = 7+0,5+1,1+3,2+1 = 12,8 м

3. виліт стріли: = м

4. довжина стріли: = м

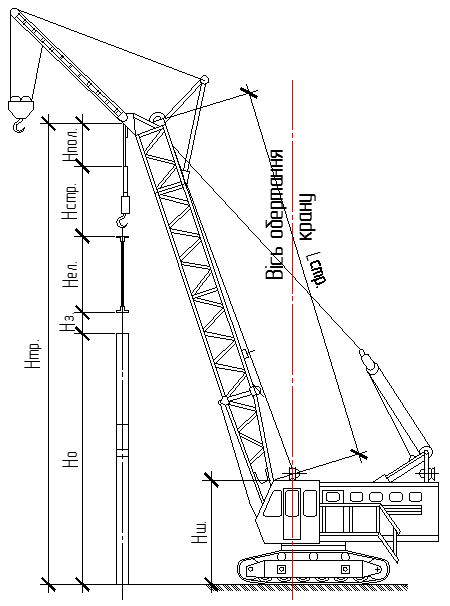

Схема монтажу крокв’яних ферм.

До монтажу крокв’яних ферм необхідно:

1. вантажопід’ємність: = 1,28+0,809 = 2,089 т

2. висота підйому стріли: = 10,8+0,5+3,2+3,5+1=19 м

3. виліт стріли: = м

4. довжина стріли: = м

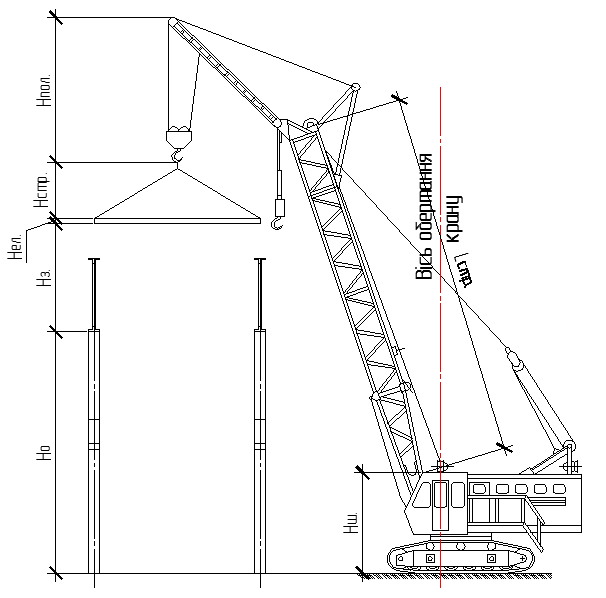

Схема монтажу плит покриття.

До монтажу плит покриття необхідно:

1. вантажопід’ємність: = 3,3+0,25=3,55 т

2. висота підйому стріли: = 14+0,5+0,22+5+1=20,72 м

3. виліт стріли: = м

4. довжина стріли: = м

На основі проведеного розрахунку параметрів крану при монтажі конструкцій, за довідником вибираємо кран ДЕК-50 з довжиною стріли 30,0м.

Таблиця 3. Таблиця елементів, що підлягають улаштуванню

Назва елемента	Вага, т	Необхідні параметри крана
		Вантажопідйом-ність, т	Висота підйо-му, м	Виліт стріли, м
Колона	10,1	10,347	14,7	11,53
Підкранова балка	0,6	0,782	12,8	6
Плита покриття	3,3	3,55	20,72	15,92
Крокв’яна ферма	1,28	2,089	19	7,82

№ п/п	Найменування робіт	Обсяг робіт		Трудомісткість робіт		Шифр ДБН
Один. виміру	Кількість	Один. виміру	Загальна
1	2	3	4	5	6	7
1.	Улаштування колон К1 вагою 8т та колон К2 вагою 7т	100 шт.	0,42	1438,4	604,13	7-5-21
2.	Улаштування колон К3 вагою 10,1т	100 шт.	0,07	2015,5	141,085	7-5-23
3.	Улаштування підкранових балок вагою 0,6т	100 шт.	0,40	1347,05	538,82	7-9-12
