4.4.2 Микроэлектронный аналоговый автоматический синхронизатор
Микроэлектронный аналоговый автоматический синхронизатор типа СА-1 с вычисляемым углом опережения устанавливает угол опережения δ с учетом ускорения вращения генератора as [3,4]:

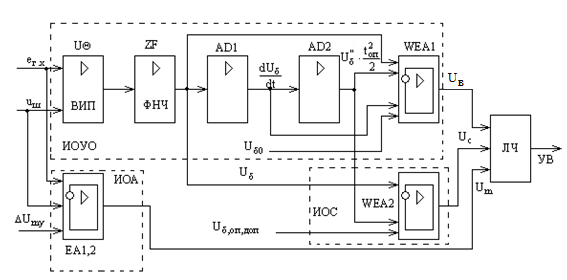

Функциональная схема автоматического синхронизатора с вычисляемым углом опережения приведена на рисунке 4.5.
Рисунок 4.5
Функциональная схема автоматического
синхронизатора с вычисляемым углом
опережения типа СА-1
Условие срабатывания
синхронизатора
или
Измерительный
орган угла опережения (ИОУО) состоит из
времяимпульсного преобразователя
угла сдвига
фаз
между
и
,
фильтра низких частот
,
выделяющего постоянную составляющую
напряжения
,
пропорциональную углу
,
двух дифференциаторов
,
и сумматора-компаратора
сравнивающего напряжения согласно
(4.7)
,
(4.8)
где
- напряжение на выходе
при углах
.
Схема времяимпульсного
измерительного преобразователя ВИП
угла сдвига фаз
между напряжением
на шинах электростанции и ЭДС синхронного
генератора
представлена на рисунке 4.6.
ВИП выполнен на транзисторных элементах несовпадения по знаку мгновенных значений и , рисунок 4.7.
При положительных
напряжениях
и
открыты токами базы
транзисторы VT1
и VT3,
а при отрицательных напряжениях
и
открыты транзисторы VT2
и VT4
и напряжение
на выходе ВИП фазы практически равно
нулю. В течение времени несовпадения
мгновенных значений напряжений
и
,
, один из двух указанных транзисторов
закрыт обратными напряжениями на их
эмиттерных переходах [3,4].
В положительные
полупериоды напряжения
закрыты транзисторы VT1
или VT4,
а в отрицательные полупериоды - VT2
и VT3.
Напряжение
на выходе ВИП равно части ЭДС источника
питания
,
определяемой делителем на резисторах
R1,
R2.
Напряжение
,на выходе ВИП, представляет собой
прямоугольные импульсы с изменяющейся
длительностью
,
пропорциональной углу сдвига фаз
(рисунок 4.7).
Постоянная
составляющая
времяимпульсного напряжения
пропорциональна углу
при стабильной ЭДС питания
.
выделяется высокодобротным инерционным
фильтром ZF
нижних частот. Минимальное напряжение
при углах
равно
,
а при углах
максимальное значение равное
.

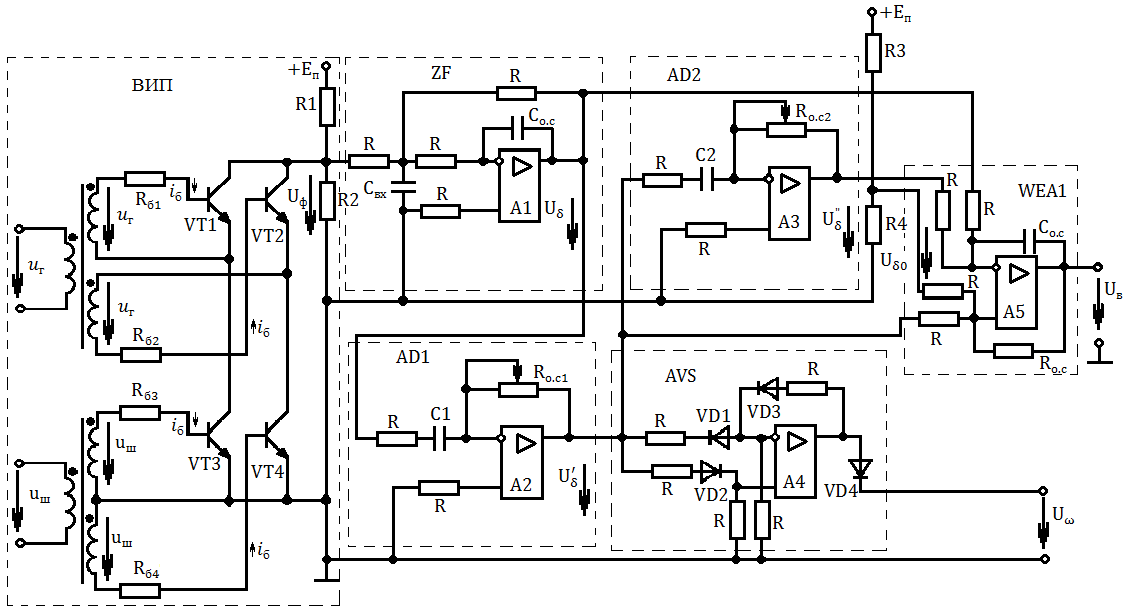

Рисунок 4.6 – Схема измерительного органа угла опережения

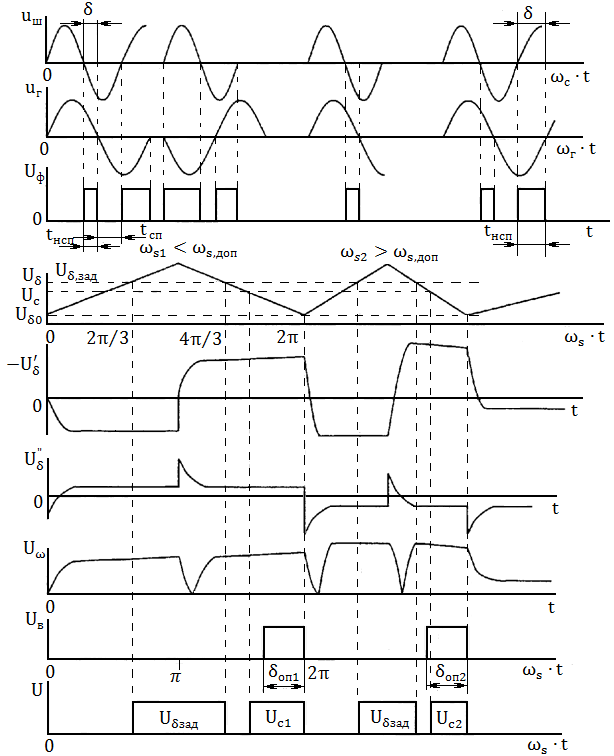

Рисунок 4.7 – Графики, иллюстрирующие формирование сигнала по углу сдвига фаз и других сигналов измерительным органом угла опережения
На выходе активного дифференциатора AD1, включенного в
режим инвертора,
формируется сигнал в виде напряжения
,
моделирующего производную угла сдвига
фаз
,
т.е. частоту скольжения синхронного
генератора
.
Напряжение
на выходе дифференциатора AD2
отображает ускорение
вращения турбогенератора.
Постоянные времени
дифференциаторов
и
устанавливаются дискретными изменениями
сопротивлений резисторов обратной
связи
и
.
Сумматор-компаратор
WEA1
суммирует и сравнивает поступающие
на его входы напряжения. В момент времени
их равенства он выдает дискретный
(единичный) сигнал
,
рисунок 4.7, по которому при выполнении
всех условий точной синхронизации
формируется сигнал на включение
выключателя с вычисленным углом
опережения
.
Измерительный
орган угла опережения содержит выпрямитель
ASV
напряжения
,
выходное напряжение
которого отображает абсолютное значение
угловой скорости частоты скольжения
.

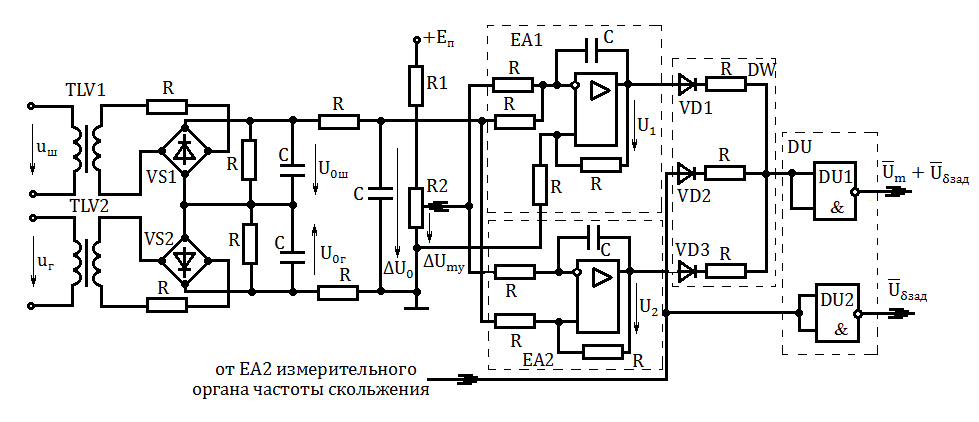

Измерительный орган разности амплитуд (ИОА) автоматического синхронизатора СА-1 представлен на рисунке 4.8.
Напряжение от трансформатора напряжения системы поступает на вход промежуточного трансформатора напряжения TLV1, а напряжение , от трансформатора напряжения синхронизируемого генератора, поступает на вход промежуточного трансформатора напряжения TLV2.
Данные напряжения
выпрямляются с помощью двух выпрямителей
VS1
и VS2
из которых с помощью простейших RC
- частотных фильтров выделяются постоянные
составляющие
и
и их разность
.
Релейность действия измерительного
органа обеспечивается компараторами
ЕА1 и ЕА2, выполненными на интегральных
операционных усилителях в инвертирующем
и дифференциальном включении
соответственно, сравнивающими возможные
разнополярные напряжения
,
пропорциональные разности амплитуд
с допустимым значением их разности
,
которое устанавливается с помощью
резисторов R1
и R2
источника питания
.
Компаратор ЕА1
срабатывает при отрицательной
,
а ЕА2 - при положительной
,
разности амплитуд, превышающих по
абсолютному значению допустимую
.
Дискретные сигналы
с выходов компараторов ЕА1 и ЕА2 в виде
положительных постоянных напряжений
,
соответствующих логическим единицам,
поступают на вход логического элемента
DW
(ИЛИ) и после интегрального инвертера
Рисунок 4.8 – Схема измерительного органа разности амплитуд
DU1
(НЕ) превращаются в запрещающий сигнал
,
соответствующий логическому нулю. При
разностях амплитуд, меньше допустимой,
напряжения
,
которые не проходят через элемент DW
и поэтому на входе инвертора DU1
будет логический нуль, а на выходе
разрешающий единичный логический сигнал
.

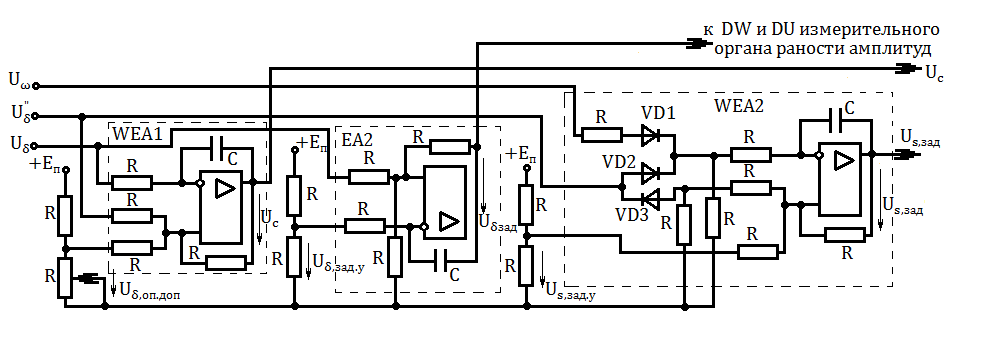

Измерительный
орган частоты скольжения (ИОС) представлен
на рисунке 4.9. На входы измерительного
органа частоты скольжения, рисунок 4.9,
поступают сигналы в виде напряжений
с выхода измерительного органа угла
опережения пропорциональные соответственно
углу сдвига фаз между напряжениями
,
абсолютному значению частоты скольжения
и ускорению вращения синхронного
генератора.
Сумматор-компаратор
WEA1
контролирует максимально допустимую
частоту скольжения
в момент включения выключателя генератора
путем сравнения напряжения
на его инвертирующем входе с напряжением,
поступающим на второй вход.
При частоте
скольжения
на выходе WEA1
появляется разрешающий сигнал в виде
положительного напряжения
.
При частоте скольжения
на выходе WEA1
появляется запрещающий сигнал в виде
отрицательного напряжения
.
Сумматор-компаратор
WEA2
формирует запрещающий сигнал
на действие синхронизатора по предельным
абсолютным значениям частоты скольжения
и ускорению вращения турбогенератора
.
Формирование сигнала
производится путем сравнения напряжения
или
с установленным напряжением
.
Благодаря диодам VD1,
VD2
на инвертирующий вход WEA2
поступает большее из указанных напряжений:
или положительное значение
(при положительном ускорении). При
отрицательном ускорении напряжение
меняет знак и через диод VD3
на неинвертирующий вход WEA2,
его абсолютное значение вычитается из
напряжения
.
Сигнал
с
выхода ИОА и сигналы с выходов
сумматоров-компараторов
(ИОУО) и
(ИОС), соответственно
и
поступают в логическую часть синхронизатора
ЛЧ, рисунок 4.5.
Логическая часть
синхронизатора обеспечивает его действие
на включение выключателя синхронизируемого
генератора, если сигналы
,
,
а
.
Рисунок 4.9 – Схема измерительного органа частоты скольжения
