4 Разметочные работы

Разметочные работы при монтаже ответвительных, соединительных и установочных коробок, розеток, выключателя, светильников. В местах ответвлений, при спусках к розеткам, выключателям, устанавливаются ответвительные коробки. Для скрытой электропроводки чаще всего применяются выключатели и штепсельные розетки скрытого исполнения.

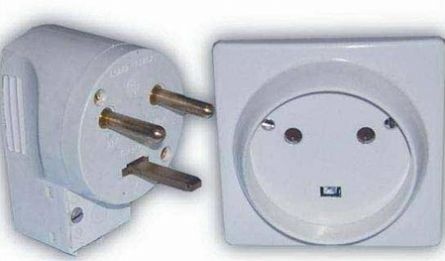

Рисунок 2-Внешний вид розеток и вилок для внутреннего монтажа с заземляющим контактом

Их монтируют в установочные коробки габаритом 70 мм. Выключатель обычно устанавливают у входа в комнату либо внутри комнаты либо вне ее, а место установки выбирают со стороны дверной ручки. Выключатель монтируют на высоте до 1м , но так, чтобы дверь его не касалась. При этом контролируйте расстояние от проводов, подходящих к выключателю, до косяка двери. Оно обычно выбирается не менее 100 мм, и такое же расстояние должно быть при прокладке проводов вблизи окна. Существует два стандарта для установки выключателей: один из них 50-80см, а другой 150 см от пола. Но в детских комнатах выключатель можно устанавливать на высоте 80 см от пола. Высота от пола, на которой монтируются розетки, не регламентируется. Но не советую ставить розетки очень низко от пола. Во первых, это опасно, если произойдет затопление квартиры, во вторых, ими неудобно пользоваться. А современные розетки и выключатели не испортят внешний вид квартиры, даже на самых заметных местах. Выключатель желательно выбирать с подсветкой и расположить у входа в комнату. Это избавит Вас от траты времени и нервов на его поиски в темноте. Если розетки устанавливаются около письменного стола, то желательно размещать их выше крышки стола. На этой же высоте (80 см от пола) желательно распологать и те, куда будет включаться пылесос, при этом вам не придется наклоняться, чтобы его выключить. На кухне имеет смысл установить двойную или тройную розетку, и не забудьте сделать отводы для дополнительного освещения около мойки и подключения воздухоочистителя. В конце длинной прихожей рекомендую поставить выключатели верхнего света с подсветкой. В жилых комнатах устанавливаем на каждые 4м периметра, как минимум, одну розетку на ток 10(16)А, или можно установить сдвоенные розетки, которые считаются одной розеткой. В кухнях устанавливаем как минимум четыре розетки на ток 10(16)А. При этом допускается установка двойных розеток на ток 16А, но их считают как две розетки. Можно выполнить скрытую установку по одной оси розеток и выключателей в стенах между смежными комнатами. Разрешается установка розеток, снабженных защитным устройством, закрывающим гнезда при вынутой вилке. Техника безопасности не допускает размещения розеток вблизи заземленных металлических устройств (водо- и газопроводных труб, раковин, газовых и электрических плит). Минимальное расстояние от таких устройств до розетки - 50 см. Установка розеток в кладовых не допускается. Рекомендую поставить розетку и выключатель на стене перед кладовкой. Для подключения электроплиты, стиральной машины, кондиционера, электробака и электрокотла предусматриваем индивидуальные розетки, и питающий провод к каждой рекомендую проложить непосредственно от распределительного щитка. Расстояние от розеток, предназначенных для присоединения стационарных кухонных электроплит, бытовых кондиционеров и других бытовых приборов не нормируется. Сауна, ванная комната, умывальная, душевая и т.д. относятся к влажным помещениям. Эти помещения поделены на 4 зоны по ГОСТ Р 50571.11.

• 0-ая зона – зона размещения источника воды (кран);

• 1-ая зона - зона самой сауны, ванной, душа, умывальника, раковины;

• 2-ая зона - зона пространства в радиусе 0,6м вокруг самой ванной, душа, умывальника, раковины, даже если они со стационарными перегородками;

• 3-ая зона – зона пространства в радиусе 2,4м вокруг 2-ой зоны.

Категорически запрещается установка розеток и выключателей в зонах 0, 1, 2. В ванных комнатах, в умывальных, душевых можно устанавливать штепсельные розетки, которые защищены УЗО на ток до 30 мА, только в зоне З. При устройстве аквариума используются обогреватели, осветители, компрессоры, которые подключаются к электросети. Несоблюдение правил электробезопасности в условиях повышенной влажности в окружении аквариума может привести к неприятным последствиям. Если розетки устанавливаются в электротехническом плинтусе, то желательно установить специальное устройство, закрывающее их токоподводящие элементы при вынимании вилки. Для установки светильника необходимо разметить две диагональные линии на полу комнаты. В точке пересечения диагоналей, с помощью шеста и отвеса переносим точку установку светильника с пола на потолок.

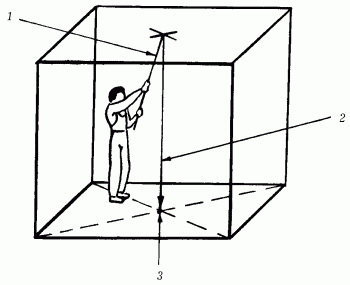

Рисунок 3 Разметка установки светильников

Если в помещении устанавливаются два осветительных прибора, то размечаем осевую линию по центру вдоль комнаты и на ней отмечаем две точки, на расстоянии В : 4 от поперечных стен, где В — длина помещения. И снова, наносим их на потолок при помощи шеста и отвеса. Заготовительный этап, включающий подбор и подготовку проводов, кабелей, электроустановочных изделий На этом этапе производится порезка проводов и кабелей. Их нарезают кусками, длиной равной расстоянию между ответвительными коробками или ответвительной коробкой и электроустановочными изделиями (розетками, выключателями, светильниками). К длине каждого куска прибавляем по 10—15 см для соединения проводников между собой и подключениям к контактам электроприборов. Если необходимая длина куска проводника больше длины имеющегося провода, то приходится сращивать 2-3 куска проводника. Для этого в месте их соединений устанавливают соединительную коробку. При раскрое проводов желательно заложить запас длины:

• в установочных коробках под розетки и выключатели – 50мм плюс глубина коробки;

• для светильников с лампами накаливания - 100 мм от потолка;

• для светильников с люминесцентными лампами - 150мм от потолка (независимо от наличия установочной коробки);

• для электроустановочных изделий открытого монтажа - 150 мм.

Размещение розеток и выключателей будет зависеть от нескольких факторов:

• назначение самого помещения;

• дизайна интерьера;

• удобства подключения электроприборов;

• комфорт и личные предпочтения для проживающих.

Основное правило установки электроприборов и оборудования – это полное согласование с требованиями по технике безопасности и соблюдение норм электробезопасности. Для нашей страны характерно размещение розеток на высоте от 50 до 100 см от пола. В последнее время стало модным производить планировку розеток в соответствии с Евростандартами и устанавливать розетки на высоте 30 см от пола. Такие надплинтусные розетки имеют поворотные пластинки, которые под действием пружинного механизма тут же закрывают отверстие розетки, как только из нее вынут вилку. Собственно, при проводке электрики основное правило – практичность и удобство при включении-выключении электрооборудования, установка розеток и выключателей, их количество и высота – дело вкуса собственников жилья, но все-таки есть пара нюансов. Например, возле компьютерного или письменного стола электрическую розетку лучше разместить чуть выше столешницы, на уровне 80 см от уровня пола. В рабочей зоне кухни оптимальная высота монтажа розетки немного выше метра – от 110 до 140 см. Для ванной комнаты, в целях безопасности, высота установки розеток и выключателей может быть не ниже, чем 180 см от пола. Следует сказать, что правила электробезопасности не рекомендуют устанавливать розетки в помещениях с повышенной влажностью – ванных и туалетных комнатах, душевых. Розетку для стиральной машинки целесообразно вынести в коридор. При размещении выключателей тоже можно руководствоваться двумя стандартами – российским, с высотой в 150 см от уровня пола, и европейским, с высотой от 50 до 80 см. Для выключателей тоже есть свои требования. Наиболее удобным считается расположение выключателя на уровне кисти опущенной руки взрослого человека, это где-то 70-80 см от пола. Но если в доме есть маленькие дети, то правила электробезопасности предполагают, чтобы установка розеток и выключателей была на максимально безопасной высоте – для выключателей не ниже 180 см, а для розеток требуются специальные заглушки или розетки с поворотными пластинками. Опытные мастера советуют на кухне установить выключатель на уровне плеча. В спальне выключатели можно продублировать и расположить их возле кровати на высоте 75 см. В соответствии со строительными нормами, на каждые 6 - 10 м жилой площади следует устанавливать не менее одной розетки. Эти нормы распространяются и на пространства коридоров.Высота установки розеток и выключателей в коридорах не регламентирована: здесь главный принцип – удобство. Для щитка с электросчетчиком существуют свои нормативы.В большинстве случаев, его располагают недалеко от входной двери, на высоте 150 –170 см от уровня пола. Кухня

На современной кухне, независимо от ее размеров, должно быть не менее двух розеток. Так записано в строительных документах. На самом деле, даже этих двух будет явно маловато. Поэтому сразу же устанавливайте отдельную розетку для каждого бытового прибора: холодильника, морозильной камеры, посудомоечной машины, плиты, микроволновки, чайника. Можно сделать несколько доступных розеток для миксера, кофемолки, чайника на кухонном фартуке.

Категорически не рекомендуется установка розеток и выключателей в зоне повышенной влажности – в районе мойки и плиты, а также за встраиваемой бытовой техникой и выдвижными ящиками, т.е. там, где к ним затруднен доступ. Следует учесть, что монтаж розетки производится на расстоянии не меньше 50 см от газовой трубы, системы водопроводных труб, батарей центрального отопления, электрической плиты, раковины. В соответствии с Правилами устройства электроустановок высота установки розеток и выключателей должна быть удобной и для подключаемых к ним бытовых электроприборов. Можно установить несколько штепсельных розеток на специальные негорючие плинтусы. Количество розеток берется из расчета свободной площади, которая находится перед розеткой. В случае если перед розеткой свободной площади меньше 75 см, то расположить розетку рекомендуется на высоте от 40 до 125 см. Если площадь свободного пространства составляет 120 см, то можно установить розетки на уровне 22,5 - 135 см от пола. Резюмируя все выше сказанное, делаем вывод, что средняя цифра для установки розетки в комнате общего назначения – 30-40 см, а наиболее приемлемая высота размещения выключателей – 80-90 см.

Когда возникает необходимость замены или переноса розетки, то установка розеток и выключателей требует работы специалиста. Самовольный ремонт возможен лишь при наличии соответствующих знаний в области электробезопасности.
