4.6 Сурет – Жоғары жылдамдықты газ ағынды (а) және кері ұнтақтау камерасы (б) бар ағынды диірменнің сызбалары
Ұнтақталған материал газды ағынымен қалақ 5 арқылы өтіп, ығыстырғыш 7 және патрубок 8 арқылы жойылатын сепараторда сыртқа тебуші күштер арқылы жұқа және корпус қабырғаларымен 4 түсіп, және ұнтақтау зонасына түсетін ірі түйіршіктер фракцияларына бөлінеді.
Нақтыланбаған ұнтақталған камерасы бар сырғалап ағатын диірмендерде (4, б - сурет) қайтару құбыры 11 арқылы өтетін ұнтақталған материалдың ірі фракциясы, ал бу бір-біріне қарам-қарсы бағытталған екі эжектордың 8 қоспалауыш камерасына сопло 7 арқылы беріледі. Жүрдек құбырлар 9 арқылы өткен кезде бөлшектер 50-100 м/с жылдамдықпен камерада 10 бір-бірімен соғылысып, ұнтақталады. Ұнтақталған материал құбыр 1 арқылы өткен бастапқы материалымен газды ағынымен қапсырылып, ауаны сорып алу үшін арналған патрубкасымен 6 жабдықталған стояк 2 бойымен патрубок 4 арқылы жойылатын жұқа фракциядан тұратын сепараторға 3 беріліп, ал ірілері қайтару құбырлар бойымен эжектордың 8 қоспалауыш камерасына қайта оралады.

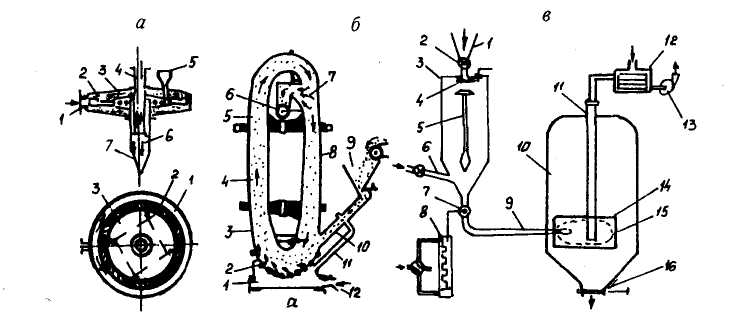

4.7 Сурет – Жазық горизонтальды (а), өлшеу камерасы бар вертикальді құбырлы (б) және жарлығыш-ағынды құрылғысы бар (в) ұнтақтаудың диірмендерінің сызбалары
Тік жалпақ көлденең камерасы бар сырғалап ағатын диірмендерінде (7, а - сурет) бастапқы материал ұнтақтау зонасына 3 арнайы инжектор 5 арқылы беріліп, сонымен бірге үйлестіру сақинасынан 1 сопло 2 арқылы газ немесе бу беріледі. Соплалар 2 камера ішінде қиылысқан газ ағысы бар бөлшектер соғылу мен ұнтақтауды қажет ететін бөлшектер арқылы бағытталған. Белгілі бұрышпен газ ағымы ұнтақтау зонасына кірсе, шаңды-газды қоспа массасының барлығы айналу қозғалыс пен бағытталған құбыр арқылы жойылатын сыртқа тебілетін күштердің әсерінен циклонда 7 бөлшектердің бөлінуі және ірілері, циклонның 7 құмды тесігі арқылы алынатын ірі фракцияны пайдаланады.
Тік құбырлы ұнтағыш камерасы бар сырғалап ағатын диірмендерінде (4.7, б - сурет) қабылдағыш воронкадағы 9 бастапқы материал құбыр 12 арқылы өтетін энергоөткізгішті беру үшін қолданатын сопло 2 ұнтақтау зонасында орналасқан энергоөткізгіш (қыздырылған бу немесе қысылған ауа) күші арқылы құбыр 11 бойымен штуцер 10 арқылы ауа жіберіледі. Ұнтақталған материалдың классификациясы құбырдағы 4 бөлшектердің қозғалыс жылдамдығының баяулауын және ірі бөлшектердің сыртқы қабырғасына жабысып, ұнтақтау зонасында құбыр 5 бойымен айналады, ал ұсақтары жалюз 7 арқылы өтеді де, патрубоктан 6 шығарылу нәтижесінде сепараторлы құбырдағы 5 сыртқа тебуші күшімен анықталады.
Сырғалап жарылу ұнтақтауы
Сырғалап жарылу ұнтақтау процесі (Снайдер процесі) сыртқы қысымның ішкі созылу күшінен лезде алынуы кезінде кен кесектерінің құлау нәтижесінде жүзеге асырылады. Ол өзінің минералды компоненттердің серпінді қасиетінің ерекшеленуі нәтижесінде кендерде өте тиімді болып пайдаланылады. Оның спецификалық облысының қолданылуы кеуекті, талшықты, сонымен қатар механикалық ұсату және ұнтақтауда аз қолданатын пластиналы (жабысқақ) кендер мен материалдардың ашылуы болып табылады. Сырғалап жарылу ұнтақтауының негізгі орнату схемасы 8, в – суретте көрсетілген.
Клапан 2 арқылы бастапқы материалдың воронкадан шығарылуы материалдың тоқтап қалмау үшін қолданатын механизммен қамтамасыз етілген қысылу камерасына 3 затвор 4 арқылы беріледі. 0,6-0,8 көлемді камера 3 толтырылғаннан кейін затвор 4 тығыздалып жабылады және камерада 60 кг/см2 (16 МПа) шамасында қысымын туғыздыру үшін құбыр 6 арқылы 5-10 с ішінде бу немесе газ беріледі. Содан кейін автоматты құрылғысымен 8 жылдам қабылдайтын (уақытымен ол 15*106 с болады) клапан 7 ашылады, және құбырлы сым 9 бойымен төмен қысымды камераға түсетін дауыс жылдамдығымен бірдей, көлемі 3 камерасына қарағанда 50 есе көп , ал эксгаустер 13 арқылы тоқсыздық (0,6 кг/см2 шамасында) пайда болып материал камерадан лақтырылады. Соплодан шыққан кезде төмен қысымы бар зонасында 75 бөлшектер жарылу күйінде болады: максималды мөлшеріне дейін түйіршіктердің кеңеюін туғызатын ішкі күштер арқылы олар бөліне бастайды. Бөлшектердің бөлінуі шағылдырғыштық плитасымен 14 соқтығысқан кезде пайда болатын соқпа толқындар да әсер етеді. Ұнтақталған материал затвор 16 арқылы түсіріліп, өңделген бу газ шығаратын құбыр 11 бойымен жойылуы конденсаторға 12, содан кейін эксгаустерге 13 түседі.
Ұсынылатын әдебиеттер:
1.Қазбаны байыту бойынша анықтама;М.,Недра,1983..
2.Абрамов А.А, Леонов С.Б «Түсті металл қазбаларын байыту», М.,Недра,1991.
3.Абрамов А.А.Байыту және қатты пайдалы қазбаларды комплексті пайдалану.М.МГТУ,2004,509 С.
4.Қазбаны байыту бойынша анықтама.Негізгі процесстер.М.,Недра,1983.
СДЖ арналған бақылау тапсырмалары
Ірі, орташа және ұсақ ұсатуда кандай бөлшектердің көлемі пайдаланады ?
Бөлшектеу дәрежесі деп нені атайды?
Щековый, балғалық және конустік бөлшегіштердің конструкцияларын салыстыру.
Диірмендердің жұмыс істеу принциптері.
Қандай формула арқылы диірмендердің жұмыс өнімділігі есептеледі.
