29. Назначение светильников и их характеристики.

В общем случае светильник состоит из корпуса (отражателя) и (или) рассеивателя, патронов, крепящего устройства. . Основными светотехническими хар-ми светильников является: 1)светораспределение; 2)коэффициент усиления; 3)соотн-е потоков излучающуюся в полусферу к потоку источника света; 4) КПД; 5) защитный угол.

Наиболее широкое применение в практике осветительной технике получили светильники, предназн. для освещения объектов, расположенных на небольшом удалении, обычно не превышающим 20 - 30 метров.

Светильник, как и любой другой световой прибор, состоит из источника света и устройства, предназначенного для рационального перераспределения светового потока источника, защиты глаз от чрезмерной ее яркости, предохранение источника от механических повреждений и загрязнений, а так же для крепления источника и подведения электрического тока.

Совокупность приспособлений, предназначенных для выполнения перечисленных функций, обычно называют осветительной арматурой. Основным назначением осветительной арматуры является перераспределение светового потока источника света с целью наиболее рационального ее распределения. Перераспределения светового потока источника света достигается использованием рассеивателей, отражателей и в ряде случаев преломляющих оптических систем. Не менее существенно второе назначение осветительной арматуры – защита глаз от чрезмерной яркости источника света.

30. Светотехнические характеристики светильников.

Основными светотехническими характеристиками светильников является: 1) светораспределение; 2) коэффициент усиления; 3) соотношение потоков излучающуюся в полусферу к потоку источника света; 4) КПД; 5) защитный угол. Светораспределение для источников света; для светильников общего назначения (размеры значительно меньше расстояния от светильника до рабочей поверхности), представлено кривыми построенными полярной системе координат в зависимости от величины силы света и угла её направления. Всего существует 7 типовых кривых и они построены для ИС в 1000лм:

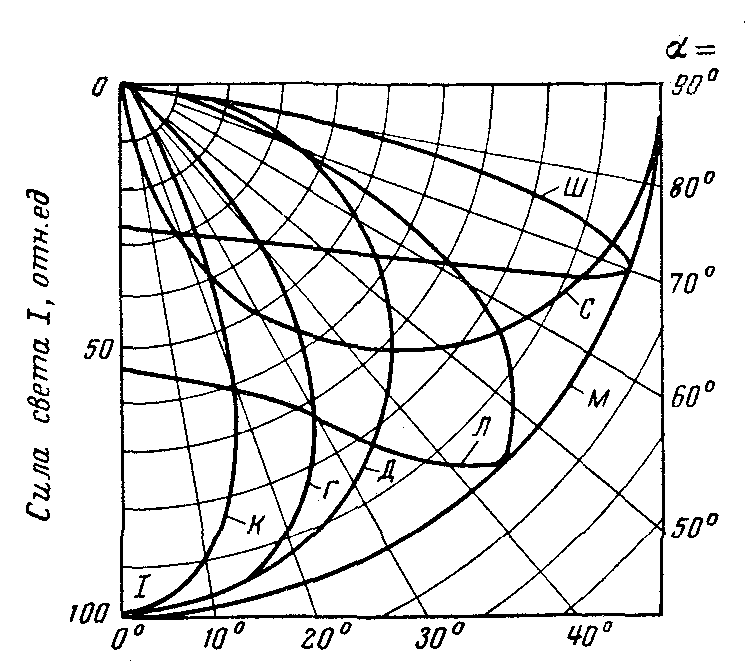

Каждый из светильников может характеризоваться одной из семи типовых кривых силы света: концентрированной (К), глубокой (Г), косинусной (Д), полуширокой (Л), широкой (Ш), равномерной (М) и синусной (С). Типовые кривые приведены на рис. 2.1.

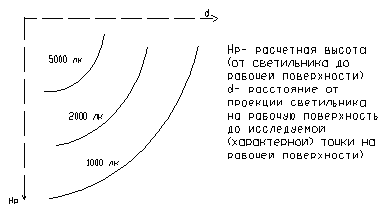

Каждый светильник определяется одной или несколькими типовыми кривыми. Светильники местного освещения (размеры соизмеримы с расстоянием) по светораспределению характеризуются кривыми равными значениями освещённости или пространственными изолюксами.

Коэф.усиления(отн-е макс.силы света к среднесферической,хар-т усиление силы света в заданном направлении) светильника: Ky= Imax/Iср.сф, Iср.сф=Фсв/4*π. Защитный угол характеризует защиту глаза от чрезмерной яркости.

Светильники подр-ся на: П-светильники прямого света(>80%), Н-светильники преимущественно прямого света(60-80),Р-свет.рассеянного света(40-60),В-преимущественно отраженного света(20-40),О-отраженного света(<20%).

Коэф.пол.действия:η=Фсв/Фn.
