Режим «Микроплан местности (мпм)».
Режим «МПМ» возможен только при управлении станцией от УВК и применяется для более детального просмотра участка местности в районе выбранного ориентира. В этом режиме на экране ИКО изображение выбранного участка воспроизводится в увеличенном масштабе и имеет вид сектора с открытым центром. В центре сектора формируется электронное перекрестие. Угловой размер сектора на экране ИКО составляет 60°.
Размер подсвеченного лучом станции участка местности по дальности соответствует выбранному масштабу, а по азимуту – выбранному масштабу и дальности до ориентира.
Автономное использование РЛС-П в режиме МПМ невозможно, так как в процессе поступательного и эволютивного движения самолёта станция должна непрерывно отслеживать участок местности в районе выбранного ориентира. Эта задача решается подключением к управлению станцией в режиме «МПМ» управляющего вычислительного комплекса. В режиме «МПМ» используются два масштаба:
М I (20 х 20 км)
М 11 (40 х 40 км)
Выбор необходимого масштаба осуществляется на пульте управления УВК. При этом на пульте управления РЛС-П горят две лампы масштабов:
лампа бόльшего масштаба, указывающая дальность, в пределах которой находится выбранный ориентир;
лампа меньшего масштаба, указывающая выбранный масштаб МПМ («М7,5» соответствует масштабу MI, «M15» - масштабу МІІ).
Режим «Высокая различимость (вр)»
Режим «ВР» применяется при полёте на малых высотах ( 200 - 1500 м ) и позволяет получить близкое к аэрофотоснимку крупномасштабное контрастное изображение участка местности по правому или левому борту самолёта. В этом режиме антенна РЛС-П автоматически (при совместной работе с УВК) или вручную (при автономной работе) устанавливается перпендикулярно линии фактического пути и производит излучение в этом направлении. За счёт движения самолёта происходит последовательный обзор прилегающих друг к другу участков местности.
Каждый элемент земной поверхности, находящийся в поле зрения РЛС, подвергается многократному облучению и даёт, соответственно, много отражённых сигналов. Это позволяет получить высокую степень разрешения, и, следовательно, высокое качество изображения.
Изображение участка местности на экране индикатора высокой различимости (ИВР) имеет вид прямоугольного растра, где в прямоугольной системе координат по горизонтали осуществляется быстрая развёртка по дальности (ось Z), а по вертикали – медленная развёртка по пути (ось Х). Растр заполняется по мере движения самолёта за счёт перемещения линии развёртки по экрану снизу вверх (вдоль линии пути). Скорость заполнения экрана зависит от путевой скорости самолёта, которая вводится автоматически (при совместной работе с УВК) или вручную (при автономной работе станции).
В режиме «ВР» используются масштабы :
М I – 7.5 х 10 км (в 1 см – 1 км);
М II – 15 х 10 км ( в 1 см – 2 км).
Для отсчёта координат при автономной работе на экране ИВР высвечиваются масштаб-ные метки дальности с интервалом через 1 км по дальности и 1,25км ( на масштабе M I), 2,5км ( на масштабе М II) по пути.
Для коррекции ТКМС и выполнения задачи прицеливания на экране ИВР по сигналу УВК формируется электронное перекрестие – метка в виде точки. Положение перекрестий можно менять с помощью ручек «ДАЛЬНОСТЬ» и «КУО» на пульте управления перекрестием.

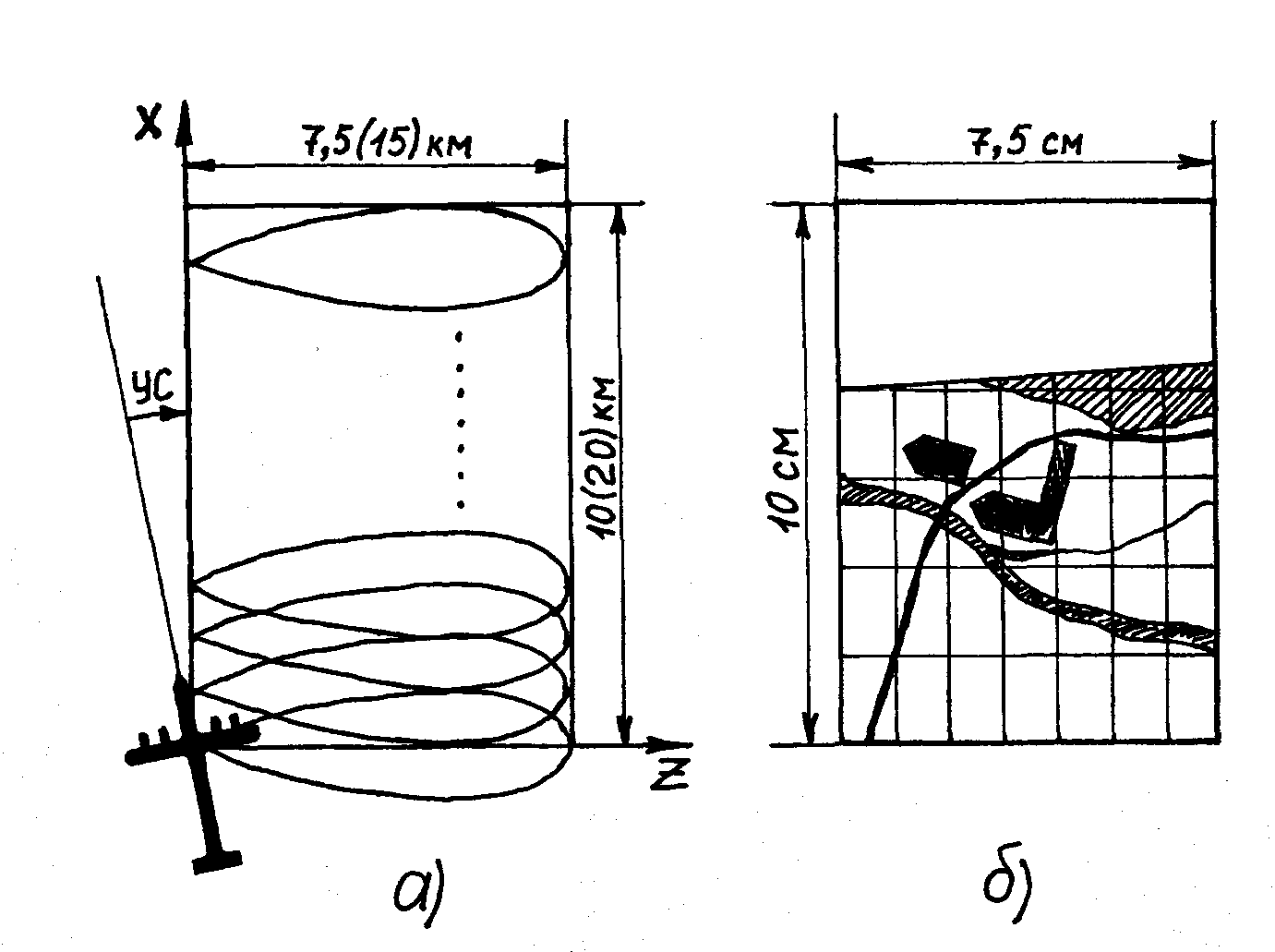

Режим «Высокая различимость»:
а) принцип получения радиолокационного изображения;
б) заполнение картинки на экране индикатора ИВР.
В ИВР применена электронно-лучевая трубка с темновой записью (скиатрон), поэтому записанное изображение тем лучше просматривается, чем сильнее освещён экран. Особенностью скиатрона является также способность в течение длительного времени сохранять на экране записанное изображение без заметной потери его контрастности. Это позволяет тщательно изучать изображение и сличать его с картой местности для опознавания объектов и ориентирования. После обработки записанного изображения оно может быть стёрто, после чего трубка будет готова к записи изображения следующего участка местности. Время стирания составляет 6-8 с Вторичное использование трубки возможно через 100 с после стирания предыдущего изображения.
Особенность режима «ВР» заключается в том, что при записи радиолокационного изображения местности, находящейся слева или справа от самолёта, необходимо менять направление движения развёртки по оси Z. При записи изображения местности, находящейся справа от самолёта, луч развертки движется слева направо, и на экране наблюдаются объекты так, как они расположены относительно самолёта.
Если же записывать участок местности, находящийся слева от самолёта, не изменив при этом направление движения луча развёртки, то изображение окажется перевернутым на 180° (наиболее удалённые от самолёта участки будут записаны ближайшими и наоборот). Для исключения этого явления при записи изображения местности, находящейся слева от самолёта, необходимо изменить направление движения луча развертки. При совместной работе с УВК это направление меняется автоматически, при автономной работе – вручную.
В РЛС-П предусмотрено излучение двух видов, определяемых формами диаграммы направленности антенны «Косеканс - квадрат» (веерообразный луч) и «Острый луч».
Вид излучения определяется углом визирования антенны, который зависит от соотношения высоты полёта и выбранного масштаба. При углах визирования менее 1.5° используется ДН «Острый луч» , при углах визирования более 1.5° используется ДН «Косеканс - квадрат», которая обеспечивает более равноконтрастное изображение.
