запрос тремя импульсами запросчика (ЗАПРОС-3). В этом случае опознавание цели производится без «привязки» по азимуту, но СРЗО-2М может работать с РЛС любого диапазона волн.
При малых расстояниях до ответчика (самолётного, корабельного и т.п.) совмещение меток цели и опознавания по азимуту может быть нарушено из-за запуска ответчика не основным, а боковым лепестками диаграммы направленности антенны РЛС. Для устранения этого явления включается режим «КЛАПАН», при котором метка опознавания селектируется по азимуту меткой от цели.
Режим «Ответ».
Режим работы СРЗО-2М «Ответ» включается автоматически при включении питания станции. В этом режиме осуществляется приём, дешифрирование запросных сигналов и формирование кодированного ответного сигнала. Кроме обычного ответного сигнала в этом режиме может формироваться сигнал «Бедствие».
В режиме «Ответ» СРЗО-2М может принимать, дешифровать и излучать ответный сигнал только на два типа запроса:
двухканальный одноимпульсный запрос «ЗАПРОС -I»;
одноканальный трёхимпульсный запрос «ЗАПРОС-3».
«ЗАПРОС-1» состоит из зондирующего импульса РЛС I (самолётной) или II (корабельной, наземной) диапазонов и импульса запросчика.

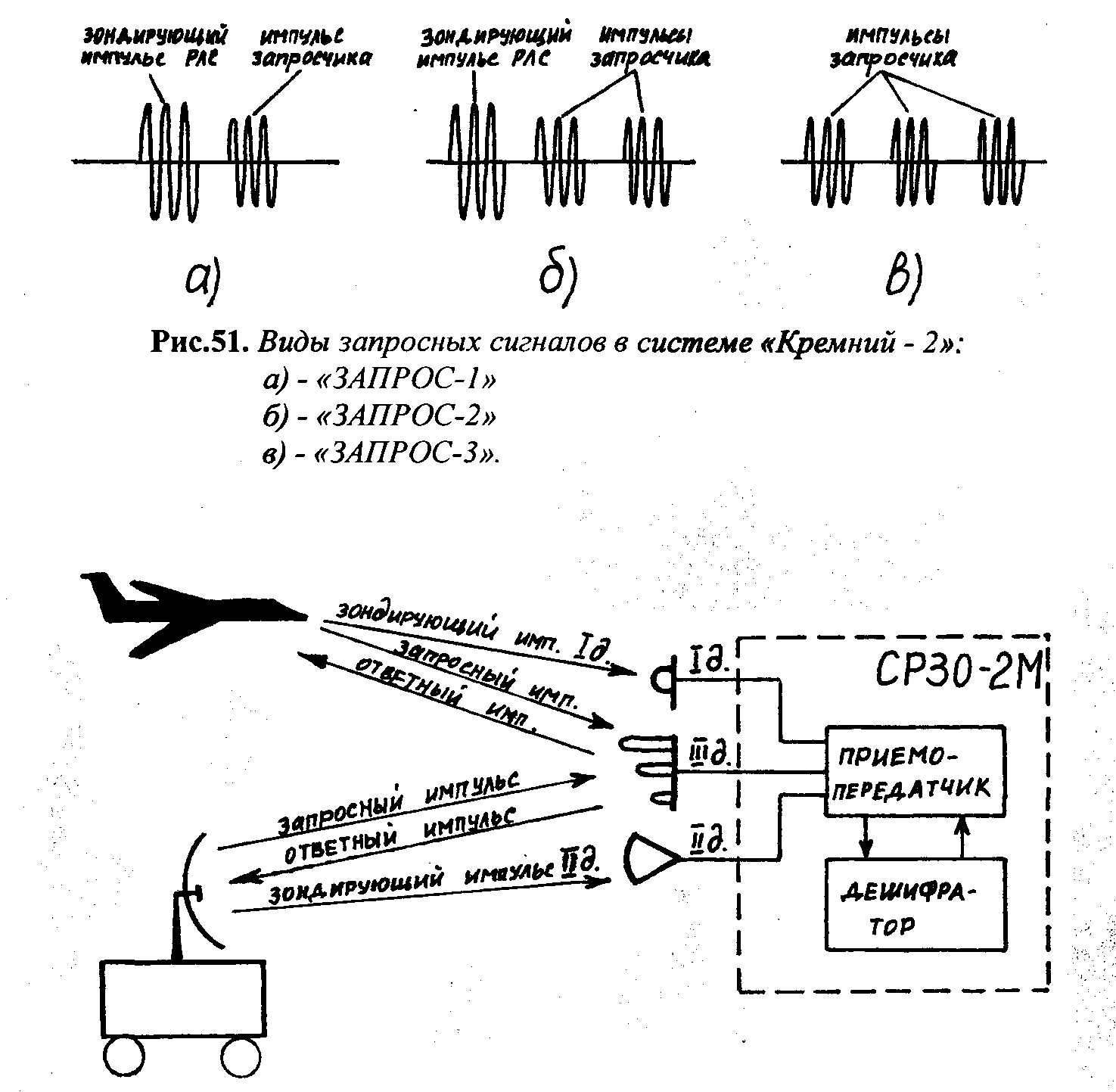

Виды запросных сигналов в системе «Кремний-2»: а) – «ЗАПРОС-1»;
б) – «ЗАПРОС-2»;
в) – «ЗАПРОС-3».
Принцип действия СРЗО—2М в режиме «Ответ».
Импульс запросчика принимается антеннами III диапазона и поступает через приёмопе-редатчик в дешифратор. Импульс РЛС принимается антеннами I или II диапазона волн ( в зависимости от типа РЛС) и через приёмопередатчик поступает в дешифратор. В дешифраторе оба сигнала раскодируются, и при временнóм совпадении формируется ответный кодирован-ный сигнал, который через антенну III диапазона излучается в пространство.
«ЗАПРОС-3» состоит из трёх импульсов запросчика, которые принимаются антеннами III диапазона волн и через приёмопередатчик поступают в дешифратор. Дешифратор раскодирует запросный трёхимпульсный сигнал и формирует кодированный ответный, который через приёмопередатчик и антенну III диапазона излучается в пространство.
Органы упраления срзо-2м
Органы управления аппаратурой СРЗО-2М сосредоточены на пульте управления 9АК:
Лампа «КОД ВКЛЮЧЕН ПРД» - контроль правильной установки кода в передатчике.
Лампа «КОД ВКЛЮЧЕН ДШ» - контроль правильной установки кода в дешифраторе.
Лампа «КОНТР. ПИТАНИЯ» - контроль подачи питающих напряжений на блоки станции.
Лампа «ИНДИКАЦИЯ ОТВЕТА» - контроль выдачи ответного сигнала.
Переключатель кодов - установка требуемого номера кода ( с 1-го по 12-й).
Лампа «ВКЛЮЧЁН Р» - для сигнализации о работе СРЗО-2М совместно с РЛС.
Выключатель «ВКЛЮЧЁН А-Р» (под колпачком) - аварийное переключение аппаратуры СРЗО в режим работы с панорамной РЛС. Используется при установке на борту РЛС защиты хвоста и установленном на ней режимом «ЗАПРОСА».
Выключатель «БЕДСТВИЕ» (под колпачком) - включение режима «БЕДСТВИЕ».
Переключатель «ПИТАНИЕ - ВЫКЛ» (сдвоенный) - включение питания СРЗО.

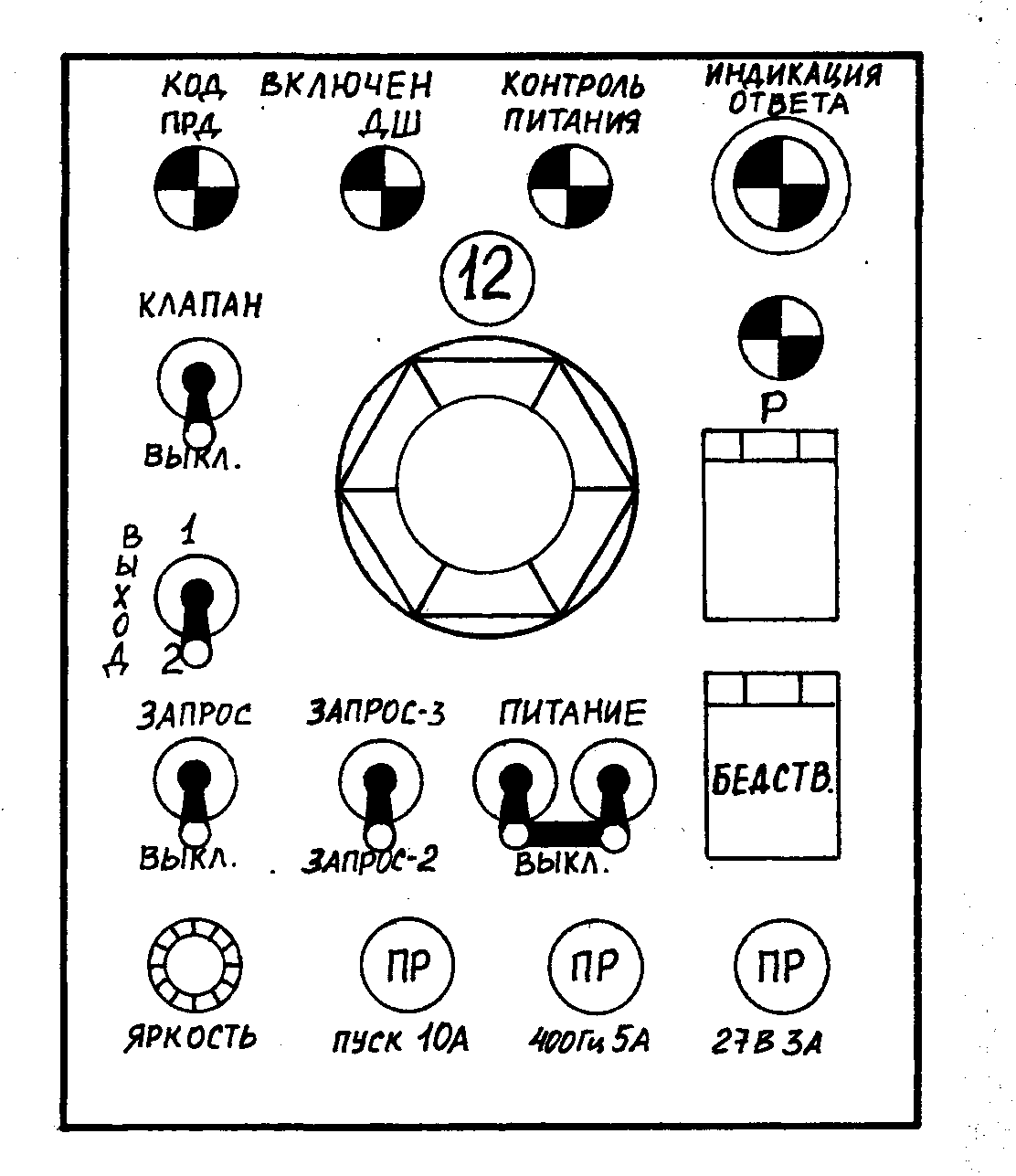

Пульт управления 9АК.
Ручка «ЯРКОСТЬ» - регулировка яркости метки опознавания на экране индикатора РЛС.
Переключатель «ЗАПРОС-ВЫКЛ» - включение канала запроса.
Переключатель «ЗАПРОС-ВЫКЛ» - включение канала запроса.
Переключатель «ЗАПРОС-2 - ЗАПРОС-3» - выбор вида запросного сигнала.
Переключатель «ВЫХОД 1-2» - переключение длительности метки опознавания в зависи-мости от масштаба, установленного на РЛС. «ВЫХОД-2» используется на мелких масштабах.
Переключатель «КЛАПАН-ВЫКЛ» - включение режима «КЛАПАН». При его включении метка опознавания на малых дальностях до опознаваемого объекта «привязывается» к метке цели на экране индикатора РЛС.
Эксплуатация системы госопознавания
Перед полётом включить питание на пульте управления. Должны загореться лампы «КОД ВКЛЮЧЕН ПРД» и «КОД ВКЛЮЧЕН ДШ» и через 2-3 мин - лампа «КОНТРОЛЬ ПИТАНИЯ».
Установить переключателем кодов на пульте управления соответствующий код. Во время переключения кода лампа «КОД ВКЛЮЧЕН» должны гаснуть и затем снова загораться. Мигание лампы «КОД ВКЛЮЧЁН ДШ» не является признаком неисправности аппаратуры.
В полёте СРЗО-2М не требует каких-либо регулировок. В режим «Ответа» СРЗО включается сразу после включения питания. При поступлении сигналов запроса опознавания СРЗО будет выдавать сигналы ответа. При этом будет гореть лампа «ИНДИКАЦИЯ ОТВЕТА».
Для опознавания обнаруженной бортовой РЛС цели необходимо включить переключатель «ЗАПРОС-ВЫКЛ» и установить вид запросного сигнала «ЗАПРОС-2» на удалении от цели 30-40 км, «ЗАПРОС-3» - на удалении свыше 40 км. При этом на индикаторе РЛС должна появится метка опознавания (если опознаваемый объект «свой»). В зависимости от масштаба работы РЛС установить переключатель «ВЫХОД 1-2» в необходимое положение.
При наличии на экранах индикатора РЛС большого количества ответных сигналов, не позволяющих произвести опознавание цели, включить режим «КЛАПАН». При этом дополнительные ответные сигналы на индикатор не пройдут, однако дальность опознавания при этом несколько уменьшится.
При необходимости отрегулировать яркость метки опознавания с помощью ручки «ЯРКОСТЬ».
После того, как цель будет опознана, установить переключатель «ЗАПРОС-ВЫКЛ» в положение «ВЫКЛ».
В случае возникновения в полёте нештатной ситуации включить режим «БЕДСТВИЕ».
