1 Вопрос « назначение »
Самолётный радиолокационный запросчик - ответчик СРЗО-2М входит в систему радиолокационного опознавания «Кремний-2» и предназначен для определения принадлеж-ности к своим вооруженным силам летательных аппаратов и кораблей, обнаруженных само-лётной РЛС, а также для ответа о государственной принадлежности на запросы самолётных, корабельных и наземных запросчиков. Кроме того, СРЗО-2М используется для выдачи сигнала «Бедствие» при возникновении аварийной ситуации в процессе полёта.
В своей работе СРЗО-2М системы «Кремний-2» совместим с запросчиками и ответ-чиками более новой системы радиолокационного опознавания «Пароль».
СРЗО-2М имеет два основных режима работы:
«Запрос»;
«Ответ».
Для работы СРЗО-2М используется три диапазона радиоволн:
I д. - диапазон работы самолётных РЛС. Используется в режиме «Ответ»;
II д. - диапазон работы корабельных и наземных РЛС. Используется в режиме «Ответ»;
III д. - диапазон работы запросчиков и ответчиков систем «Кремний–2» и «Пароль». Используется в режимах «Запрос» и «Ответ».
Тактико-технические данные.
Дальность действия:
- по линии «Земля - самолёт» (в зависимости от Нполёта)..50-350 км;
по линии «Самолёт-самолёт»....................................………60 км;
по линии «Самолёт-корабль»....................................………30-350 км;
при включении режима «Клапан»............................на 10% меньше.
Ответ производится на сигналы...............…….. .«Запрос-1», «Запрос-3»;
Запрос производится сигналами..............…...… «Запрос-2», «Запрос-3»;
Количество устанавливаемых кодов запроса-ответа.......……….. 12.
5) Электропитание СРЗО-2М осуществляется от бортовых сетей:
переменного тока напряжением 115В 400Гц через АЗС «023М» на РУ21;
постоянного тока напряжением 27 В через АЗС «023М» на РУ23.
При отказе основной системы переменного тока СРЗО-2М питается от вспомогательного преобразователя ПО -750А.
2 Вопрос « принцип работы системы »
Режим «Запрос».
Режим «Запрос» используется для опознавания целей, наблюдаемых на экранах бортовых РЛС. В этом режиме СРЗО-2М через антенну III диапазона посылает сигналы запроса на фиксированной частоте III диапазона одновременно с зондирующими импульсами радиолокатора. Принятые ответчиком, установленном на наблюдаемом объекте (самолёте, корабле и т.п.), сигналы запроса вызывают его срабатывание и ответчик выдаёт ответный кодированный сигнал на той же частоте III диапазона.
Ответные сигналы принимаются той же антенной III диапазона и после преобразования в приёмопередатчике поступают в дешифратор. Дешифратор пропускает на индикатор только те сигналы, кодировка которых совпадает с установленным кодом.
Для наблюдения метки опознавания используется индикатор сопряженной с СРЗО-2М РЛС. Благодаря участию в запросе зондирующего сигнала РЛС и синхронизации запросчика синхронизатором РЛС метка опознавания «привязывается» по дальности к метке обнаружен-ной цели и следует за ней с некоторой задержкой по времени. Т.е. метка опознавания цели будет высвечиваться на индикаторе РЛС на некотором удалении от самой метки цели.
Принцип действия СРЗО—2М в режиме «Запрос».
При включении на опознаваемом объекте режима «БЕДСТВИЕ» метка опознавания от него становится двойной.

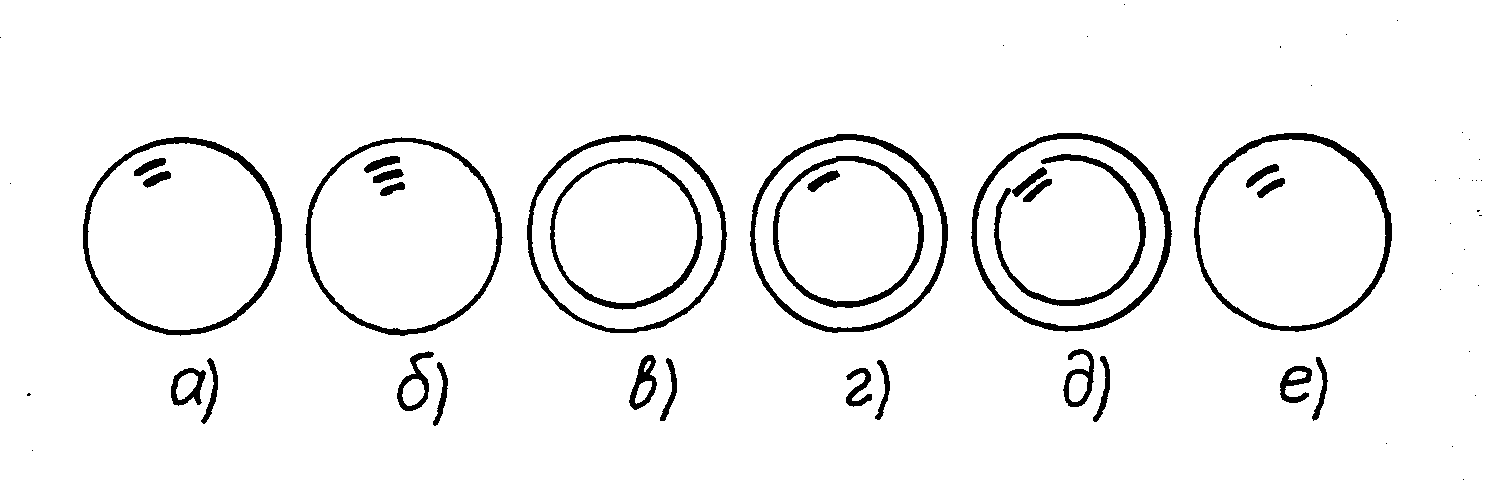

Виды меток целей и опознавания на экране РЛС.
а) режим «Запрос—2»;
б) режим «Бедствие»;
в) режим «Запрос—3» вне зоны действия РЛС;
г) режим «Запрос—3» в зоне действия РЛС;
д) режим «Запрос—3» на малой дальности;
е) режим «Запрос—3» на малой дальности с включенным режимом «Клапан».
В зависимости от диапазона волн, на котором работает сопрягаемая РЛС, существует два вида запросного сигнала СРЗО-2М:
запрос зондирующим импульсом РЛС и двумя импульсами запросчиками (ЗАПРОС-2). В этом случае имеется «привязка» метки опознавания к метке от цели не только по дальности, но и по азимуту;
