Особенности эксплуатации радиостанции.
Устанавливать частоты на пульте управления необходимо строго в диапазоне 2000 -23999,9кГц
Для исключения взаимовлияния необходимо, чтобы разнос частот настройки КВ 1 и КВ 2 был не менее 200кГц.
Ручками набора частот «Сотни Гц» (для ОМН) и «Единицы кГц» (для АТш, АМ) можно производить подстройку частоты для улучшения качества принимаемого сигнала при работе с нестабильными радиостанциями. Перестройка будет происходить мгновенно. Перед переводом станции в режим «Передача» необходимо ручки установить в положение регламентированного значения частоты связи.
Для исключения помех бортовым радиотехническим средствам посадки включать радиостанцию «Микрон» на «Передачу» при заходе на посадку не рекомендуется.
3 Вопрос «аварийная кв радиостанция р-851» Назначение и основные ттд.
Самолётная аварийно-спасательная радиостанция Р–851 является групповой приёмопередающей КВ радиостанцией, предназначенной для обеспечения беспоисковой и бесподстроечной радиотелефонной связи членов экипажа самолёта, потерпевшего аварию, с самолётами и вертолётами поисково-спасательной службы, а также может использоваться в качестве радиотелеграфного маяка для привода ПСС к месту аварии.
Основные тактико-технические данные радиостанции:
Фиксированные частоты радиосвязи……………………………... 2182, 4364, 8364 кГц;
Время непрерывной работы с одним комплектом батарей
при соотношении времени приёма и времени передачи 3:1:......... 6 часов;
Радиостанция работоспособна при:
температуре......................................................... от -50 до +60 град С;
влажности.............................................................…………….. 98%;
Дальность радиосвязи с самолётами........…………………............ 500 км;
Масса радиостанции в упакованном состоянии.............................. 15,5 кг
Питание радиостанции осуществляется от аккумуляторной батареи типа КНПЗ-7. В комплект радиостанции входят две батареи. Одна подключена к радиостанции, вторая явля-ется резервной и, при необходимости, может быть подключена взамен неисправной батареи.
Самолёт укомплектован одной радиостанцией Р – 851 в упаковке, закреплённой по правому борту в районе шп. №14. Кроме того, в состав каждого спасательного надувного авиационного плота ПСН - 6А входит один комплект радиостанции Р – 851.
Органы управления и индикации.
Управление работой радиостанции осуществляется с помощью органов управления и индикации, расположенных на передней панели приёмопередатчика:
Переключатель «ВКЛ.» обеспечивает включение питания радиостанции. Переключатель «ТОК АНТЕННЫ- НАПРЯЖЕНИЕ АККУМ.» служит для переключения измерительного прибора из антенной цепи радиостанции в цепь питания радиостанции от аккумулятора.
Переключатель «ПРИЁМ - ПЕРЕДАЧА» переводит радиостанцию из режима «Приём» в режим «Передача» и наоборот.
Переключатель «ЧАСТОТА КГЦ» служит для установки фиксированных частот связи: 2182, 4364, 8364 кГц.
Сдвоенные ручки «НАСТРОЙКА АНТЕННЫ»служат для настройки антенного контура(нижняя - для грубой настройки, верхняя - для точной).
Переключатель «ТЛФ - ТЛГ - SOS»служит для установки вида работы радиостанции:
«ТЛФ» – приём или передача (в зависимости от положения переключателя «ПРИЁМ – ПЕРЕДАЧА») телефонных АМ сигналов;
«ТЛГ» – приём или передача телеграфных амплитудно-манипулированных сигналов;
«SOS» – радиостанция работает только в режиме передачи телеграфного сигнала бедствия с управлением от автоматического датчика. Телеграфный сигнал бедствия состоит из: 12 тире по 4с, трёхкратного сигнала «SOS» и двукратного двухбуквенного позывного. При необходимости позывные сигналы бедствия могут быть сменены.

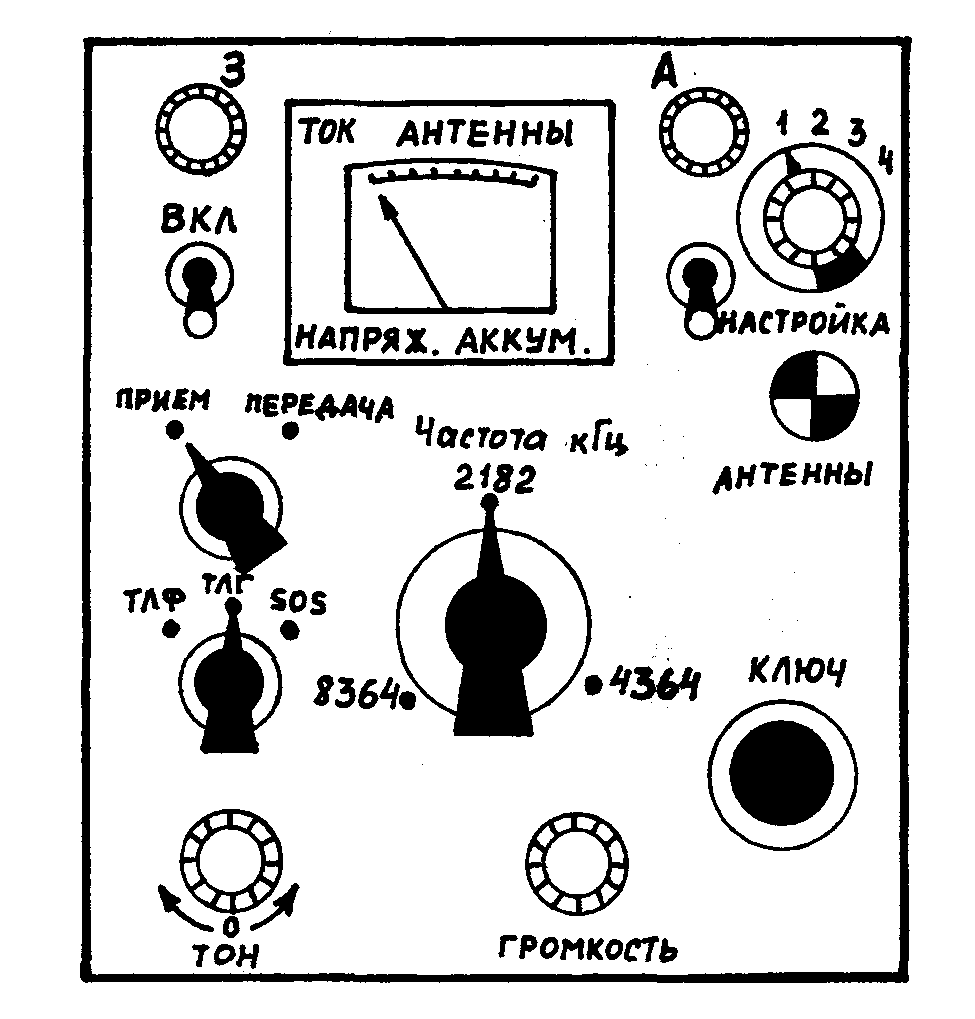

Передняя панель приёмопередатчика.
Ручка «ТОН» предназначена для регулировки тональности принимаемых амплитудно-манипулированных телеграфных сигналов.
Ручка «ГРОМКОСТЬ» позволяет регулировать громкость принимаемых сигналов.
Ручка «КЛЮЧ» предназначен для ручной передачи телеграфных сигналов по азбуке Морзе.
Неоновая лампа предназначена для индикации работы радиостанции в режиме «Передача». Лампа светится в режиме «ТЛГ» при нажатом ключе, в режиме «ТЛФ» вспыхивает при модуляции передатчика голосом.
Гнёзда «А» и «З» предназначены для подключения антенны и противовеса.
Прядок развёртывания радиостанции и работа с ней изложены на внешней и внутренней сторонах верхней крышки приёмопередатчика.
