Тема 2 « радиосвязное оборудование »

ЗАНЯТИЕ 1 «РАДИОСВЯЗНОЕ ОБОРУДОВАНИЕ»

1 Вопрос «укв радиостанция «ландыш-20»» Назначение.

Ультракоротковолновая приёмопередающая радиостанция «Ландыш-20» предназначена для ведения ближней телефонной радиосвязи с наземными пунктами управления и другими самолётами. В радиостанции используется амплитудная модуляция.

Основные технические данные

1) Диапазон частот 118-135,975 МГц;

2) Число фиксированных частот связи 720;

3) Интервал между соседними частотами 25 кГц;

4) Время автоматической настройки на частоту 1с;

5) Мощность передатчика 20 Вт;

6) Питание радиостанции 27 В; 115 В, 400Гц;

7) Масса радиостанции 10,2кг;

8) Время готовности к работе после включения 2 мин;

9) Время перехода с приёма на передачу 0,5с.

Комплект радиостанции и размещение его на самолёте

В комплект радиостанции входят следующие основные элементы:

• приемопередатчик;

• пульт управления;

• антенна.

Ввиду того, что на борту самолёта установлены два комплекта радиостанции «Ландыш-20» (УКВ-1 и УКВ-2), рассмотрим размещение обоих комплектов:

а) приёмопередатчики УКВ 1 и УКВ 2 установлены на этажерке в техническом отсеке радиооборудования по правому борту;

б) пульт управления УКВ 1 - на верхнем щитке лётчика с левой стороны;

в) пульт управления УКВ 2 - на панели радиста;

г) антенна УКВ 1 - в нижней части фюзеляжа между шп. 23 - 24;

д) антенна УКВ 2 - в верхней части фюзеляжа между шп. 14-15;

е) выключатель «Питание УКВ 1, УКВ 2» - на верхнем щитке лётчика справа;

ж) автоматы защиты «УКВ І» - на РУ 21, РУ 23, «УКВ 2» - на РУ 22, РУ 24.

Органы управления радиостанцией.

Включение радиостанции производится выключателем «Питание УКВ-1 (УКВ-2)». Коммутация режимов «приём-передача» осуществляется кнопками (тангентами) «Радио» на рабочих местах членов экипажа. Остальные операции выполняются с пульта управления, на котором размещены следующие органы управления:

• две ручки настройки частоты;

• отсчётное устройство;

• тумблер подавителя шумов;

• арматура подсвета.

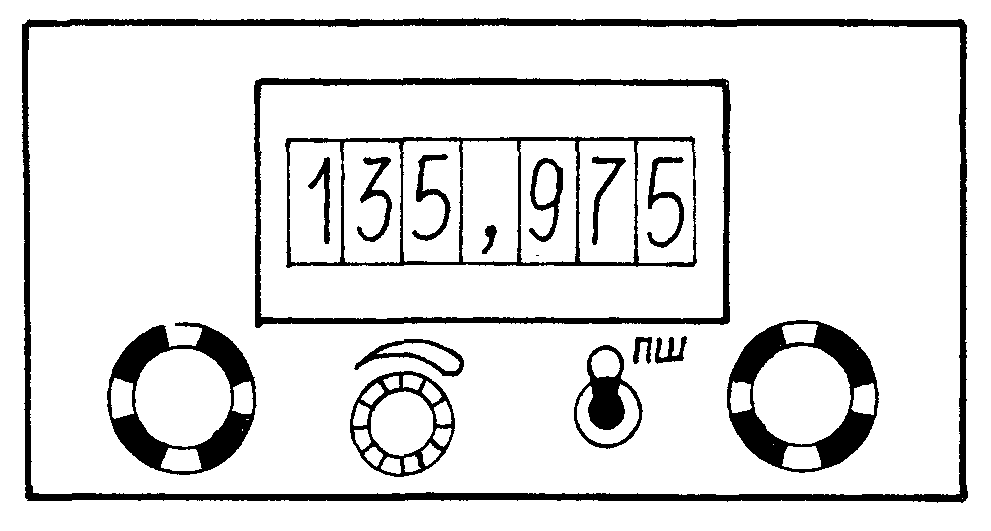

Пульт управления радиостанцией «Ландыш-20».

Особенности эксплуатации радиостанции.

Для ведения симплексной радиосвязи используется один комплект радиостанции, настроенный на соответствующую частоту связи. Для ведения дуплексной радиосвязи используются оба комплекта радиостанции, один из которых настраивается на частоту приёма, а другой на частоту передачи.

Для приёма очень слабых сигналов от удалённых или маломощных радиостанций подавитель шумов следует выключить.

Во избежание ухудшения или потери радиосвязи в полёте, и особенно на земле, из-за затенения УКВ антенн элементами конструкции самолёта необходимо учитывать, что антенна радиостанции УКВ 1 установлена под фюзеляжем, а радиостанции УКВ 2 - на фюзеляже.

Для исключения взаимопомех разнос частот настройки между радиостанциями УКВ1 и УКВ 2 должен быть не менее 0,25 МГц.

При отказе системы электроснабжения предусмотрена возможность работы радиостанции от аварийного источника. При этом напряжение 27В поступает от аккумуляторных батарей, а напряжение 115В 400Гц - от преобразователя ПО-750А через переключатель ПО-750 на щитке контроля энергетики переменного и постоянного тока (в верхнем положении - УКВ 1, в левом положении - УКВ 2).
