4.Принцип расчета производительности добычного экскаватора типа экг.

Расчет экскаватора ЭКГ - 10

Теоретическая производительность экскаватора – это объем породы, вырабатываемой при непрерывной работе экскаватора в единицу времени (обычно за 1 час). При этом коэффициент наполнения и рыхления породы принять равным за единицу. Угол поворота ковша 90 для механических лопат.

Qтеор = 60 •Vк • tц (м ³ /ч),

где

Vк - вместимость ковша экскаватора 10 (м ³ ) tц - время рабочего цикла экскаватора 1 (ч)

Qтеор = 60 •10 •1 = 600 (м ³ /ч)

Техническая производительность экскаватора - это максимальная производительность экскаватора при непрерывной экскавации.

Qтех = Qтеор Кэ tр/tр + tп (м )в смену,

где  Кэ - коэффициент экскавации -0.7

tр - время непрерывной работы ЭКГ на одном месте -10(ч)

tп - время простоя экскаватора -1 (ч)

Qтех = 600 •0,7 •10/10 + 1 = 381 (м ³ ) в смену

Эксплуатационная производительность экскаватора это действительный объем пород, отрабатываемый за определенный период экскавации.

Qэ = Qтех Т Кис (м ) в смену,

где, Т - время смены -12 (ч)

Кис - коэффициент использования рабочего времени экскаватора -0.8 Qэ = 381 • 12 • 0,8 = 3657 (м ³ ) в смену

Годовая теоретическая производительность экскаватора

Qг = Qэ •Тг (м ³ ) в год,

где

Тг - число рабочих смен в году – 600 см

Qг = 3657 • 600 = 2194200 (м ³ ) в год

Находим эксплуатационную производительность экскаватора

Qэ = (3600 •Vк •Кн/tц •Кр) •Ки (м ) в час,

где  Vк - объем ковша экскаватора-10(м ³)

Кн - коэффициент наполнения ковша-0.85

tц - время рабочего цикла экскаватора-60 (ч)

Кр - коэффициент рыхления породы-1.5

Ки - коэффициент использования экскаватора-0.8

Qэ = (3600 •10 •0,85/60 •1,5) •0,8 = 291 (м ³)/час

Найдем сменную производительность экскаватора при 12 ча-

совой работе с учетом вычета подхода автосамосвалов из парка, технологических простоев примем 10 часов

Qсм = Qэ •Тс (м ³) в смену,

где: Тс - время смены

Qcм = 291 •12 = 3492 (м ³) в смену

Расчитаем годовую производительность зкскаватора. за 300 рабочих дней в году., с учетом дней, задействованных для проведения ремонтов, буровзрывных работ, простоев

Qг = Qсм •Тг (м ³/год),

где

Тг - количество рабочих смен в году

Qг = 3492 •600 = 2095200 (м ³/год)

Что вполне удовлетворяет объему в 2000 тм ³ , поэтому принимаем экскаватор на заданный добычной участок.

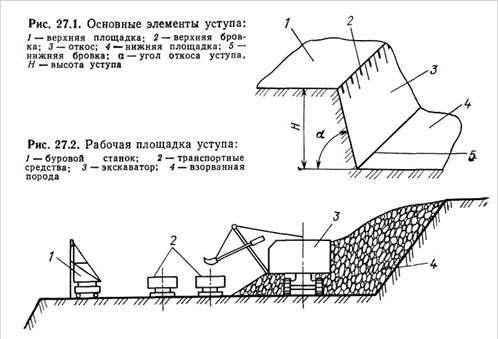

5. Начертите добычной уступ с расположением оборудования. Дать техническую характеристику принятого оборудования.

Характеристика экскаватора типа ЭКГ

Параметры	ЭКГ 5А	ЭКГ 5В	ЭКГ 5Д
Вместимость ковша основного, м3	5,2
Вместимость ковшей сменных, м3	3,2; 4,6; 6,3; 7
Радиус черпания наибольший, м	14,5
Радиус черпания на уровне стояния, м	9,04
Высота черпания наибольшая, м	10,3
Радиус выгрузки наибольший, м	12,65
Высота выгрузки наибольшая, м	6,7
Радиус хвостовой части, м	6,7	6,5	6,5
Просвет под поворотной платформой, м	1,89
Длина гусеничного хода, м	5,83
Ширина гусеничной ленты, мм	900/1100/1400
Среднее удельное давление на грунт при передвижении, кгс/см2	2,1/1,72/1,3	2,19/1,79/1,52	2,1/1,72/1,3
Среднее удельное давление на грунт при передвижении, кПа	205/162/127	215/176/149	205/162/127
Наибольшее усилие на подвеске ковша, кН	-	500	500
Расчетная продолжительность цикла на угол 900, с	23	26	23
Наибольший преодолеваемый угол подъёма, рад (град)	0,2(12)
Скорость передвижения по горизонтальной площадке, км/час	0,55
Напряжение питающей сети, кВ	3; 3,3; 6; 6,6	3; 3,3; 6; 6,6	-
Мощность сетевого двигателя, кВт (трансформатора, кВА)	250	250(400)
Масса рабочая, т	196	207	195

Буровые станки СБШ-200

Продам буровые станки 4СБШ-200 (2000000 руб. ) и 5СБШ-200 (2500000 руб. ) . Технические характеристики станков буровых СБШ-200:

Скважина: диаметр, 200 мм глубина, 32. . . 60 м Угол бурения к вертикали, градус 0-30, через 5 Длина штанги, мм 12070 Ход непрерывной подачи, м 1 Усилие подачи, кН, не более 300 Скорость подачи на забой, м/с 0, 033 Частота вращения долота, с-1 до 2, 5 Крутящий момент, кН•м 6-4, 42 Подача компрессора, м3/с 0, 53 Мощность электродвигателей, кВт: установленная 386 вращателя 68 компрессора 250 хода 44 Габариты в рабочем положении, мм: длина 12100 ширина 5400 высота 17320 Тип хода Э-1602 Масса станка, т 62
