Расчет пароперегревателя
Пароперегреватель по характеру восприятия тепла делится на 3 части: радиационную, полурадиационную и конвективную. Радиационная часть выполнена в виде потолочных труб, расположенных в верхней части топочной камеры. Полурадиационная часть состоит из ширм, расположенных на входе в поворотный горизонтальный газоход. Полурадиационная часть состоит из ширм, расположенных на входе в поворотный горизонтальный газоход.конвективная часть расположена в горизонтальном газоходе.
Движение пара в пароперегревателе происходит двумя раздельными потоками. Каждый поток имеет двухкратный переброс по ширине газохода и полное перемешивание в камерах пароохладителя в камере после ширм. Это позволяет снизить температурную развертку в самих потоках и между ними.
Схема движения в пароперегревателе следующая:
Пар
из барабана котла по трубам диаметром
подводится к трем выходным камерам
радиационного пароперегревателя, откуда
по 236 трубам направляется в холодный
пакет КПП 1, состоящий из 118 сдвоенных
змеевиков, пройдя противоточно эти
змеевики пар поступает во входные камеры
крайних ширм. Пройдя крайние ширмы, пар
поступает в выходные камеры крайних
ширм, откуда по четырем трубам справа
и слева поступает в 2 камеры регулятора
перегрева первой ступени, где наряду с
охлаждением осуществляется переброс
пара из крайних правых ширм в левые
средние, и наоборот. Пройдя 8 средних
ширм, пар попадает в выходные камеры
этих ширм, откуда по четырем трубам
справа и слева направляется во входные
камеры крайних прямоточных частей
«горячего пакета», из которых каждый
состоит из 29 пакетов змеевиков (по 3
петли в каждом пакете). Пройдя крайние
пакеты, пар поступает в камеры регулятора
2й ступени, в которых одноверменно с
охлаждением осуществляется еще один
переброс из правой части в левую среднюю
и наоборот. Выйдя из камер регулятора
перегрева 2ой ступени, пар поступает во
входные камеры средней части горячих
пакетов каждый из которых состоит из
30 пакетов змеевиков (по 3 петли в каждом
пакете), и пройдя их прямотоком пар
поступает в выходные камеры, откуда по
8 перепускным трубам диаметром
поступает в паросборную камеру.
Перед расчетом пароперегревателя составим принципиальную расчетную схему, предварительно распределив давление по пакетам.

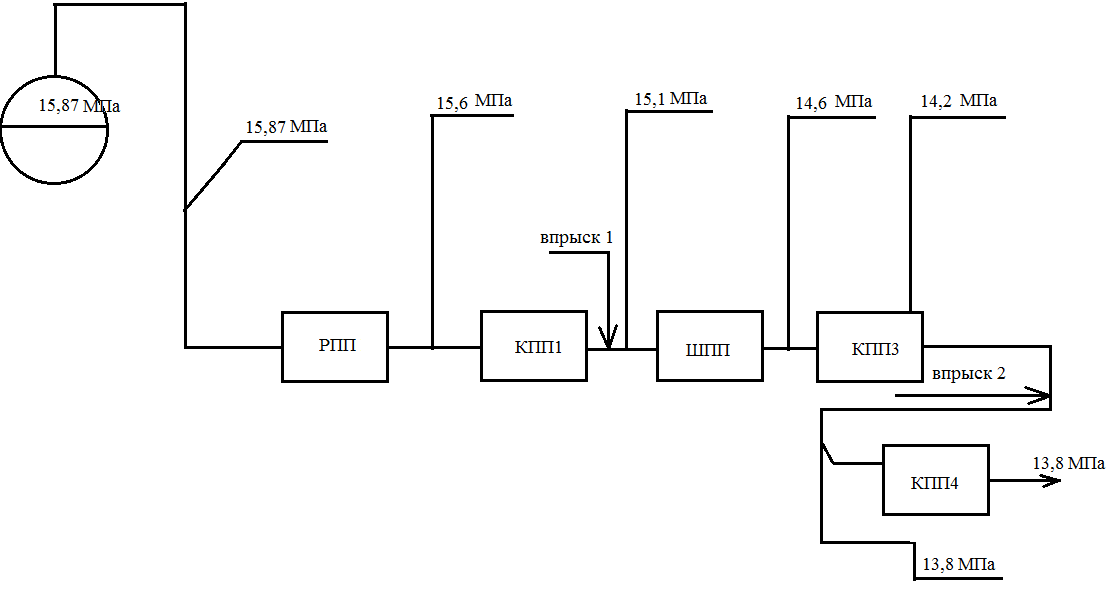

Рисунок
9 – расчетная
схема пароперегревателя.
Расчет рпп
Радиационный пароперегреватель рассчитываемого котла закрывает потолок топки и потолок горизонтального газохода. Поэтому приращение энтальпии пара в РПП составляет, кДж/кг,
Удельное приращение тепла в отдельных частях РПП определим по формулам:
Лучевоспринимающая поверхность РПП в топке :
Количество воды идущее на впрыск:
Энтальпия пара за РПП, т.е. на входе в КПП I
Расчет конвективного пароперегревателя 1 ступени
Рисунок 10 - эскиз конвективного пароперегревателя 1 ступени
Таблица 10 – Расчет конвективного пароперегревателя 2 ступени
№ |
Наименование величины |
Об-ие |
Формула и обоснование |
||||||||||
1 |
Диаметр труб |
|
|
||||||||||
2 |
Живое сечение для прохода газов |
|
|
||||||||||
3 |
Живое сечение для прохода пара |
|
|
||||||||||
4 |
Шаги труб -Поперечный -Продольный |
|
|
||||||||||
5 |
Эффективная толщина излучающего слоя |
|
|
||||||||||
6 |
Относительные шаги -поперечный -продольный |
|
|
||||||||||
7 |
Число рядов труб по газоходу |
|
|
||||||||||
8 |
Поверхность нагрева |
|
|
||||||||||
9 |
Температура газов на выходе из ступени |
|
|
||||||||||
10 |
Энтальпия |
|
|
||||||||||
11 |
Теплосодержание пара и давление на входе в ПП |
|
|
||||||||||
12 |
Температура пара на входе в перегреватель |
|
|
||||||||||
13 |
Температура газов на входе из ступени |
|
|
|
|||||||||
14 |
Энтальпия |
|
|
|
|||||||||
15 |
Тепловосприятие ступени по балансу |
|
|
|
|||||||||
16 |
Теплосодержание пара на выходе из ступени |
|
|
||||||||||
|
|
||||||||||||
17 |
Температура пара на выходе |
|
|
|
|||||||||
18 |
Температурный напор на входе газов |
|
|
||||||||||
|
|
||||||||||||
19 |
На выходе |
|
|
||||||||||
20 |
Средний температурный напор |
|
|
||||||||||
|
|
||||||||||||
21 |
Параметр |
|
|
||||||||||
|
|
||||||||||||
22 |
Параметр |
|
|
||||||||||
|
|
||||||||||||
23 |
Коэффициент |
|
|
||||||||||
24 |
Температурный напор |
|
|
|
|||||||||
25 |
Скорость газов |
|
|
|
|||||||||
26 |
Коэф теплоотдачи конвекцией |
|
|
|
|||||||||
27 |
Ср удельный объем пара |
|
|
|
|||||||||
28 |
Скорость пара |
|
|
|
|||||||||
29 |
Коэф теплоотдачи от стенки пару |
|
|
|
|||||||||
30 |
Коэф тепловой эффективности |
|
|
||||||||||
31 |
Температура загрязнения стенки |
|
|
||||||||||
|
|
||||||||||||
32 |
Суммарая поглащающая способность газов |
|
|
||||||||||
33 |
Объем газов на 1 кг топлива |
|
|
||||||||||
34 |
Объемная доля водяных паров |
|
|
||||||||||
35 |
Концентрация золы в дымовых газах |
|
|
||||||||||
36 |
Коэф ослабления лучей трехатомными газами |
|
|
|
|||||||||
37 |
Золовыми частицами |
|
|
|
|||||||||
38 |
Коэф поглощения продуктов сгорания |
|
|
|
|||||||||
39 |
Критерий бургера |
|
|
|
|||||||||
40 |
Степень черноты факела |
|
|
|
|||||||||
41 |
Коэф теплоотдачи излучением |
|
|
|
|||||||||
42 |
С учетом объемов |
|
|
|
|||||||||
43 |
Коэф использования |
|
|
||||||||||
44 |
Коэф теплоотдачи с газовой стороны |
|
|
|
|||||||||
45 |
Коэф теплопередачи |
|
|
||||||||||
|
|
||||||||||||
46 |
Тепловосприятие ступени по уравненияю теплопередачи |
|
|
||||||||||
|
|

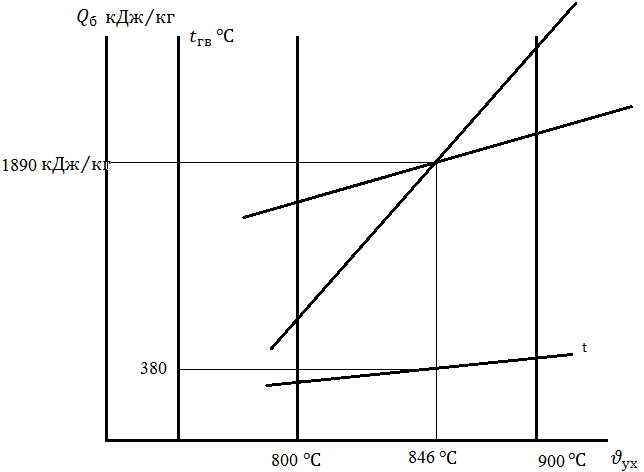

Рисунок 11 – График расчета конвективного пароперегревателя I ст
