Циркуляционные окислительные каналы (цок)

ЦОК имеют замкнутую 0-образную форму в плане и оборудованы меха­ническими аэраторами, с помощью которых жидкость насыщается кислоро­дом и приводится в движение для быстрого перемешивания и поддержания активного ила во взвешенном состоянии. Они могут обеспечить полную биологическую очистку при расходе до 1400 м³/сут с БПК₅ и концентрацией взве-шенных веществ в очищенных водах до 25 мг/л. Чаще всего на очистных сооружениях строят по два ЦОК периодическо­го действия, с поочередным выключением механического аэратора и осаж­дением активного ила. Перед поступлением в ЦОК сточная вода проходит решетку, из ЦОК иловая смесь направляется в вертикальный отстойник со средней продолжительностью отстаивания 1,5 ч, откуда избыточный актив­ный ил подается на иловые площадки, а возвратный ил – снова в ЦОК.

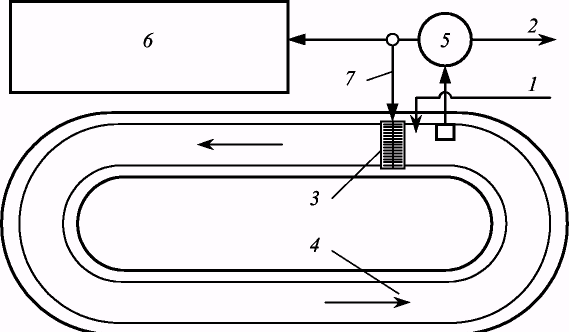

Р ис.46 Циркуляционный окислительный канал: - поступление сточных вод; 2- отвод очищенной воды;3— механический аэратор; 4— канал;5- вторичный отстойник;6- иловые площадки;7- циркулирующий активный ил.

Расчетная глубина канала – около 1 м. Продолжительность аэрации, объем и не­обходимое количество воздуха определяются так же, как и для аэротенков, работающих по методу полного окисления. При этом принимают среднюю скорость окисления по БПК_ПОЛН – 6 мг/(гч), а удельный расход кислорода -1,25 мг/мг снятой БПК_ПОЛН. Количество избыточного активного ила – 0,4 кг/кг БПК_ПОЛН. Доза активного ила – 3-4 г/л, зольность ила – 0,35. В состав очистных сооруже­ний также входят здание решеток с решетками-дробилками РД-200 и ава­рийной решеткой с ручной очисткой, вертикальный отстойник диаметром 4-9 м, контактный резервуар диаметром 2-6 м, иловые площадки и вспомога­тельное здание. Обеззараживание производится жидким хлором. Пример-ная схема очистной станции с ЦОК изображена на рисунке 47

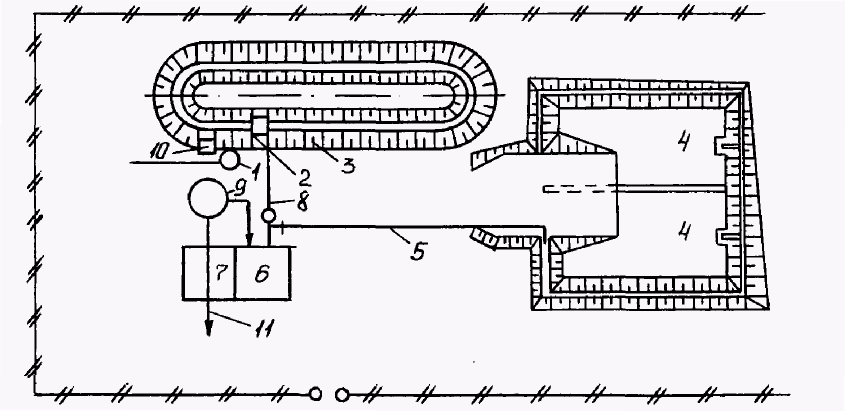

Рис.47 Генеральный план очистной станции с окислительными каналами

1 – приемная камера, 2 – механический аэратор, 3 – канал, 4 – иловые площадки, 5 –трубопровод избыточного ила, 6 – насосная станция, 7 – хлораторная, 8 – трубопровод воз­вратного ила, 9 – отстойник, 10 – выпускное устройство из канала, 11 – отвод очищенных сточных вод

Расчет цок

- Продолжительность аэрации рассчитывается по формуле:

t=(L_en-L_ex )/a(1 –S )ρ ,

где L_en – БПК_полн поступающей сточной воды,

L_ex – БПК_ПОЛH – очищенных сточных вод,

- а –доза ила, S- зольность ила, ρ – удельная скорость окисления;

- принимается форма ЦОК, рабочая глубина H_ц и ширина;

- определяется необходимое количество кислорода М_mp, которое необхо­димо подать в сточную воду:

М_mp = Z (L_en-L_ex )Q_w/1000 ,

где Z – удельный расход кислорода воздуха,

Q_w–расход сточных вод;

- выбирается тип аэратора (например, механический клеточного типа), затем по его паспортной производительности по кислороду определяется ко­личество аэраторов;

- определяется требуемая скорость ν_mp движения воды в канале: ν_mp=0,25(aH_ц )^½

-определяется скорость движения жидкости в канале, создаваемая аэра­тором _cc.

Если значение ν_mp меньше -_cc,то изменяют характеристики или тип аэратора и расчет повторяют;

- расчитываются количество и объем избыточного активного ила.
