РОССИЙСКИЙ ГОСУДАРСТВЕННЫЙ СОЦИАЛЬНЫЙ УНИВЕРСИТЕТ

Факультет Социального Управления

Кафедра управления персоналом, документоведения и архивоведения

Предварительный анализ опасностей производственного оборудования на примере многопильного одновального станка MRS-120

Выполнила студент УПП-Д-2

Рустамова Любовь Агаларовна

Проверил доктор технических наук,

профессор кафедры охраны труда

Плошкин В.В.

2012г.

Оглавление Введение

На сегодняшний день тщательное изучение и решение проблем, связанных с обеспечением безопасных условий, в которых протекает процесс труда человека – очень важная задача. Изучение и выявление возможных причин несчастных случаев на производстве, профессиональных заболеваний, травматизма, и разработка мероприятий и требований, способных устранить эти причины позволяют создать благоприятные и безопасные условия для трудовой деятельности человека. По сути, эти мероприятия, требования, гигиена труда – это все составляющие одного обширного понятия – охрана труда. Под охраной труда понимается система сохранения жизни и здоровья работников в процессе трудовой деятельности, включающая правовые, социально-экономические, организационно-технические, санитарно-гигиенические, лечебно-профилактические, реабилитационные и иные мероприятия (ст. 1 ФЗ "Об основах охраны труда в РФ").

Специальность «менеджер по управлению персоналом» подразумевает под собой постоянную непосредственную работу с субъектом труда – с человеком. Поэтому охрана труда, как система, Трудовой кодекс Российской Федерации и все известные законодательные, подзаконные и нормативные документы, так или иначе относящиеся к предмету охраны труда – это и есть инструментарий менеджера по управлению персоналом.

В ходе нашей работы, мы наглядно, на примере многопильного одновального станка MRS-120, провели предварительный анализ опасностей производственного оборудования, включающий в себя выбор и расчет оптимальных опасных и вредных производственных факторов, средств, индивидуальной и коллективной защиты, по разработке профилактических мероприятий, улучшающих условия труда и повышающих уровень безопасности производства в конкретных условиях. И все это проводилось с непосредственной опорой на актуальные на сегодняшний день законы, подзаконные акты и т.д.

Трудовой кодекс №197-ФЗ (2001 г).

Федеральный закон РФ «Об основах охраны труда в РФ» (1999 г).

Федеральный закон РФ «О промышленной безопасности опасных производствен-ных объектов» (1998 г.).

Федеральный закон РФ «Об обязательном социальном страховании от несчастных случаев на производстве и профессиональных заболеваний» (1998 г).

Федеральный закон РФ «О санитарно-эпидемиологическом благополучии населе-ния» (1999 г).

Федеральный закон РФ «О защите населения и территорий от чрезвычайных си-туаций природного и техногенного характера» (1994 г).

Подзаконные акты «Положение о расследовании и учете профессиональных забо-леваний» Утверждено Постановлением. Правительства РФ, №967 (2000 г).

Нормативные правовые акты:

- СН, СП, СанПиН, ГН (Миздрав России);

- СН и П (Гострой России);

- межотраслевые правила по охране труда (ПОТ РМ), межотраслевые инструкции по охране труда (ТИ РМ);

- отраслевые правила по охране труда (ПОТ РО), типовые инструкции по охране

труда (ТИ РО).

Глава 1

1. Описание оборудование и его технические характеристики

В области лесозаготовок, в деревообрабатывающей промышленности, на мебельных производствах, в цехах по изготовлению пиломатериалов широко применяется различное лесопильное оборудование. Лесопильные станки, рамы, агрегатные линии относятся к современному лесопильному оборудованию, которое применяется и для распиловки бревен, и для производства различных заготовок или обрезного материала.

Многопильные станки относятся к современному лесопильному оборудованию второго ряда. Не только отечественные, но и зарубежные производители специализируются на выпуске многопильных станков для прямолинейной и продольной распиловки материала. Одновальные, двухвальные, а также станки с регулировкой пил по ширине служат для распиливания двух или трехкантного бруса на брус четырехкантный или на обрезные доски. У разных производителей многопильные станки различаются установленной мощностью, скоростью и видом подачи материала и такими показателями, как высота пропила и максимальная ширина бруса.

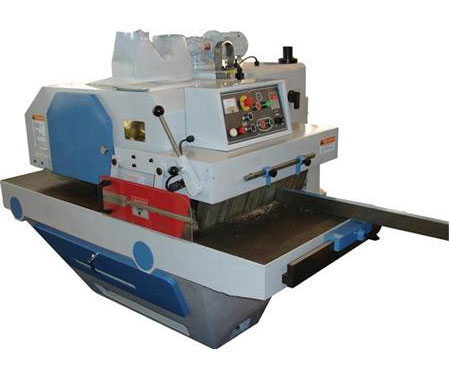

MRS-120 – это многопильный дисковый одновальный станок (Рис. 1.1.).

Предназначен для продольной распиловки дисковыми пилами двухкантных и трехкантных брусьев на обрезные доски и четырехкантный брус высотой до 120 мм. Высокая точность и жесткость пильного вала позволяет получить чистоту поверхности и геометрию деталей, соответствующую классу строгальных станков. Вертикальное перемещение шпинделя дает возможность устанавливать пилы различных диаметров. Конструкция предусматривает установку до пяти дисковых пил. Подача заготовки осуществляется конвейером с "ныряющей" гусеницей. Регулировка скорости подачи бесступенчатая, с помощью инвертора. Расположение пильного вала верхнее консольное. Привод от главного электродвигателя через упругую муфту. Настройка на различную ширину заготовок производится проставочными кольцами. Базирование заготовки производится по боковой направляющей линейке и с помощью верхних гладких неприводных вальцов. Подъем и опускание вальцов обеспечивается сервоприводом.

Распиливаемый материал подается в зону резания гусеничной цепью звенья, которой движутся по призматическим направляющим. Обрабатываемый материал прижимается к гусеничной цепи прижимным суппортом с подпружиненными роликами. Настройка на различную толщину осуществляется вертикальным перемещением суппорта с помощью маховика.

Применяется на лесопильных и деревообрабатывающих предприятиях высокой и средней мощности в качестве станков второго ряда. Предназначен для малых и средних производств.

Технические характеристики (Таблица 1.1.)
Размеры обрабатываемого материала, мм:
– толщина	10 – 120
– ширина	Неограниченна
– минимальная длинна детали, мм	585
Максимальное расстояние между крайними пилами, мм	300
Диаметр пил, мм	380
Количество пил, шт.	До 5
Скорость подачи, м/мин.	7,5 – 30
Частота вращения пил, об/мин	4000
Установленная мощность, кВт	39,6
Габариты, мм	2300 х 1500 х 1450
Масса, кг	2300

Требования к окружающей среде при работе за деревообрабатывающим станком:

Температура окружающей среды 10-40 оС

Максимальная относительная влажность 90%

Наше оборудование называется «Многопильный одновальный станок» – так, что же это значит?

Схема обработки древесины многопильным станком:

(Рис.1.2)

Схема обработки древесины одновальным станком:

(Рис. 1.3.)

Отличительные особенности MRS-120

	Консольный вал позволяет обрабатывать заготовки неограниченной ширины и облегчает смену пил. (Рис. 1.4)
	Централизованная система смазки увеличивает срок службы узлов и механизмов станка и практически полностью исключает "человеческий фактор" при его техническом обслуживании. (Рис. 1.5.)
	Гусенчатый подающий стол снабжен системой автоматического смазывания с таймером и щетками, значительно повышающими ресурс гусеницы. (Рис. 1.6.)
	Эргономичный пульт управления с инвертором для бесступенчатой регулировки скорости подачи. (Рис. 1.7.)
	Двойная (верхняя и нижняя) когтевая завеса для защиты оператора выполнена в соответствии с нормами и правилами по безопасности деревообрабатывающего оборудования. (Рис. 1.8.)
	Электромеханический подъем и опускание травесы с базирующими вальцами обеспечивает точность и быстроту регулировки высоты пропила. (Рис. 1.9.)
