Кировоградская летная академия НАУ

Кафедра авиационной метеорологии

Лабораторная работа

Прогностические карты

Выполнил курсант ______ курса _______ группа ______ факультет

Фамилия, имя и отчество ________________________________________

Цель работы: 1. Изучить порядок составления, виды прогностических карт и их содержание, символы и условные обозначения, используемые при составлении этих карт.

2. Научиться анализировать и оценивать метеорологические условия в пунктах вылета, посадки и по маршруту полета по прогностическим картам.

Проверил	преподаватель
Дата
Оценка

Г. Кировоград

20___ год

Прогностические карты (Prognosis charts)

Всемирные центры зональных прогнозов подготавливают и рассылают потребителям глобальные прогнозы погоды для всех требуемых уровней в узлах регулярной сетки в цифровом виде с использованием кодовой формы GRIB.

На основании указанных цифровых прогнозов ВЦЗП составляют следующие виды прогностических карт, которые используются при метеорологическом обеспечении полетов:

1. Прогностические карты особых явлений погоды (Prognosis of significant weather charts)  SIGWX:

• для высоких уровней полета  FL250…FL630 (выше уровня 400 гПа)  Форма SWH;

• для средних уровней полета  FL100…FL250 (700…400 гПа)  Форма SWM, или для средних и высоких уровней полета  FL100…FL430 (700…150 гПа)  Форма SWM/SWН;

• для низких уровней полета  ниже FL100 (ниже уровня 700 гПа)  Форма SWL.

Данные карты составляются четыре раза в сутки и действуют в течение периодов действия, составляющих 24 часа после сбора (в 00.00, 06.00, 12.00, 18.00 UTC) синоптических данных, на основе которых разработаны эти прогнозы. Распространение каждого прогноза завершается не позднее 9 часов после стандартного срока наблюдения. Составленные карты SIGWX пригодны для полетов, начинающихся за 3 часа до фиксированного времени действия данных и заканчиваются через 3 часа после фиксированного времени. Например, подготовленный прогноз, действительный на 12 UTC, может использоваться для полетов между 09.00 и 15.00 UTC.

2. Прогностические карты ветра и температуры воздуха на высотах для стандартных изобарических поверхностей (Upper wind and temperature charts for standard isobaric surfaces)  Форма is.

Данные карты, подготавливаемые ВЦЗП четыре раза в сутки, действительны на фиксированные сроки, составляющие 6, 9, 12, 15, 18, 21, 24, 27, 30, 33 и 36 часов после сбора (в 00.00, 06.00, 12.00 и 18.00 UTC) синоптических данных, на основе которых разработаны эти прогнозы. Распространение каждого прогноза осуществляется в указанном выше порядке и завершается не позднее 6 часов после стандартного времени наблюдения. Составленные прогнозы пригодны для полетов, начинающихся за 1,5 часа до фиксированного времени и 1,5 часа после него. Например, прогноз, действительный на 12.00 UTC, может использоваться для полетов между 10.30 и 13.30 UTC.

Сокращенный заголовок карт ВЦЗП Лондон имеет такой формат:

1. Прогностическая карта особых явлений

Т₁Т₂А₁А₂ii CCCC YYGGgg

2. Прогностическая карта ветра и температуры

Т₁Т₂А₁А₂ii .

Указанные символы имеют такой смысл:

Т₁ – указатель типа данных: графическая информация – Р;

Т₂ – указатель типа данных: особые явления погоды – G,

ветер –W;

А₁ – указатель географического района ІСАО;

А2 –	указатель стандартного срока действия прогноза;
ii –	указатель уровня: для карт IS – 85–01 (уровень в десятках гектопаскалей), для карт SIGWX указывается слой: 06 – FL250…FL630, 15 – FL100…FL450;

CCCC –	международный четырехбуквенный индекс центра, составившего прогноз (ВЦЗП Лондон – EGRR);
YYGGgg –	дата, часы, минуты стандартного срока наблюдения, по данным которого составлена карта.

На прогностических картах, составленных ВЦЗП, все высоты даны в уровнях полета – FL (сотня футов), все скорости – в узлах.

На бланках прогностических карт указывается следующая картографическая информация:

• основные географические ориентиры, такие как: береговые линии, внутренние моря, крупные озера, очерченные схематическими контурными линиями;

• меридианы и параллели географической сетки координат, изображаемые пунктирными линиями через каждые 10° широты и долготы. Точки располагаются с интервалом в 1°. Значения широты и долготы указываются на полях и в различных точках по площади карты;

• основные аэродромы, обозначенные точкой и первой буквой названия города, который обслуживается данным аэродромом.

Прогностические карты особых явлений погоды для высоких и средних уровней полета (формы SWH, SWМ, SWM/SWН) выдаются летному составу в качестве прогноза погоды по маршруту при полетах на эшелонах выше FL100 (выше 3 км).

На этих картах указывают информацию о следующих явлениях:

1. тропический циклон при условии, что ожидаемое максимальное значение средней скорости приземного ветра за 10 мин. составляет или превышает 17 м/с (34 узла);

2. линии сильных шквалов ;

3. умеренная или сильная турбулентность ( ) при наличии облаков или при ясном небе (САТ) и слой (нижняя и верхняя границы), в котором она ожидается;

4. умеренное или сильное обледенение ( , ) и слой, в котором оно ожидается;

5. песчаная/пыльная буря на обширном пространстве ;

6. кучево-дождевые облака (количество, НГО, ВГО), связанные с грозами и явлениями, указанными в пунктах а…д;

7. высота тропопаузы в единицах эшелона полета

   	Высокая		Низкая
   	тропопауза		тропопауза

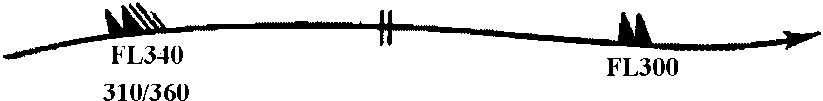

8. струйные течения (СТ) − направление, максимальная скорость, высота оси и вертикальная мощность СТ.

50 узлов (25 м/с) 5 узлов (2,5 м/с)

10 узлов (5 м/с)

Двойная вертикальная черта обозначает изменение высоты оси СТ на 1000м (3000футов) и более и/или скорости максимального ветра на 10 м/с (20узлов) и более. Вертикальная мощность СТ указана (в эшелонах) ниже эшелона, определяющего высоту оси СТ. Например, запись 310/360 ниже FL340 означает, что нижняя граница СТ находится на FL310, а верхняя – FL360;

9. места вулканических извержений, сопровождающихся появлением облаков пепла. Символ вулканического извержения наносится на карту в месте расположения вулкана. На свободном поле карты указывается символ вулканического извержения, название вулкана, его международный номер, координаты (широта и долгота), дата и время первого извержения;

10. места аварийного выброса радиоактивных материалов в атмосферу. Символ радиоактивности наносится на карту в месте аварии. На свободном поле карты указывается символ радиоактивности, координаты места аварии, дата и время аварии.

Прогностические карты особых явлений погоды для низких уровней полета (форма SWL) составляются для метеорологического обеспечения полетов на малых высотах, в том числе для полетов по ПВП (правилам визуальных полетов), и выдаются летному составу в качестве прогноза погоды по маршруту при полетах на эшелонах ниже FL100 (ниже 3000 м).

На картах SWL указывается следующая информация:

1. центры циклонов и антициклонов. Они обозначаются крестиками и буквами “L” и “H” соответственно. Рядом с буквами указывается давление в центре данной барической системы, приведенное к уровню моря в гектопаскалях. Стрелками с цифрами на концах указывается направление и скорость их ожидаемого перемещения.

Например:

2. АФ, направление и скорость их ожидаемого перемещения и зоны конвергенции ;

3. тропические циклоны , грозы , линии шквалов , горные волны ;

4. внутритропические зоны конвергенции ;

5. умеренная и сильная турбулентность, обледенение ВС любой интенсивности ( , , ) и слои, в которых эти явления ожидаются;

6. все явления погоды, ухудшающие видимость до значений менее 5000 м:

    песчаная или пыльная буря	 град
    сильная песчаная или пыльная мгла	 снег
    туман	 дождь
    дымка	 морось
    ливневые осадки	 переохлажденные (замерзающие) осадки и т.д.;

7. облачность, связанная с особыми явлениями погоды (количество, форма, НГО, ВГО);

8. видимость у земли, когда она менее 5000 м;

9. высота нулевой изотермы: Высота нулевой изотермы в примере указана в уровнях полета;

10. состояние моря и общая высота волн в футах или в метрах ;

11. температура поверхности моря в градусах Цельсия ;

1. преобладающий (по площади/территории) сильный ветер у поверхности Земли . Этот символ указывается на карте, если средняя скорость приземного ветра на обширном пространстве больше 15 м/с (30 узлов);

2. горное затемнение ;

3. места вулканических извержений, сопровождающихся появлением облаков пепла ;

4. места аварийного выброса радиоактивных материалов в атмосферу .
