Состав оборудования системы управления apz

В состав оборудования входят подсистемы: CPS, RPS, MAS, MCS [3. C. 139 -

141].

CPS - (подсистема центрального процессора) выполняет функцию управ­ления программами и обработки данных, имеет 100 % резервирования. Подсис­тема CPS может - содержать до 8 модулей центральных процессоров. Каждый модуль состоит из 2 процессоров (СР-А и СР-В), работающих в синхронном режиме на общую нагрузку, и обрабатывает до 144 тыс. вызовов в ЧНН. Взаимодействие модулей осуществляется с помощью шин межпроцессорной связи.

RPS - (подсистема региональных процессоров) выполняет часто повторяю­щиеся задачи, тем самым разгружая центральный процессор. Основной функцией RPS является сканирование комплектов и сообщение центральному процессору об изменении состояния контрольной точки сканирования, а также выполнение сигналов управления от центрального процессора.. К каждому процессору СР одновременно может быть подключено до 512 RP работающих в режиме разделения нагрузки.

МАБ - (подсистема технического обслуживания) контролирует работу CPS и принимав!: меры по выявлению неисправностей.

MCS - (подсистема диалога оператор-машина) предназначена дня диалога «человек-машина», включает в себя телетайп TWD, принтер PRD, дисплей DLD, накопитель на магнитной ленте CTD-M, а также панель аварийной сигнализации ALD.

TCS - подсистема управления нагрузкой [3. C. 34.35].

2. Описание технологического процесса обслуживания вызова

На примере установления внутризонового соединения от А- абонента АТСКУ (ГТС) по уплотнённой ЗСЛ, к В-абоненту ЦС СТС- рис. 5. /

Процесс установления соединения начинается с момента занятия ЗСЛ, которое определяется региональным процессором, информация передаётся в СР. По этой заявке запускается программа подключения ЕТСА (ВТ-31) к приёмнику CRD-5, который обменивается с ПУ АОН сигналами запроса и принимает А- номер и категорию А-абонента.

Дальнейшая обработка категории и номера осуществляется в подсистеме управления нагрузкой (TCS) в СР.

Если абонент имеет право на автоматическую связь, из УЗПИ (CRD-5) передаётся ЗУМ № 2. Абонент набирает В-номер, который через RP передаётся в СР, где выполняется маршрутизация. Выбирается свободный канал в направлении, оборудованный комплектом OTC-D-24.

Производится подключение передатчика CSD-22 через групповой коммутатор к выбранному комплекту. После обмена линейными сигналами, через CSD-22 В-номер транслируется в канал, по скоммугированному внутристанционному тракту. Если В-номер свободен, то A-абоненту передаётся КПВ до ответа абонента, В – абонеynу - ПВ с АТСВ.

После ответа абонента коммутируется разговорный тракт- и запускается программа тарификации.

На уровне RP отслеживается приём сигналов отбоя по ЗСЛ и СЛМ.

В разд. 3 студенты должны выполнить функциональную схему проекти­-

руемой станции, а также сделать краткое описание этой схемы.

3. Расчёт нагрузки и количества вызовов

Определяем нагрузку, поступающую по ЗСЛ на проектируемую станцию от абонентов местной сети.

Рассчитываем количество тысячных групп на местной сети по формуле № 2:

n₁₀₀₀ ⁼ N_сети : 1 000 = (N_гтс ⁺ N _{стс, ратс}) : 1000, (2)

где: N_гтс - ёмкость сети ГТС;

N _{ctc ратс} - ёмкость СТС и РАТС.

Принимаем к расчету 1519 тыч. гр.

Рассчитываем нагрузку, поступающую по ЗСЛ на проектируемую станцию от абонентов местной сети но формуле № 3:

y_зсл = y₁₀₀₀ х n₁₀₀₀; Эрл, (3)

где: y₁₀₀₀ - нагрузка от тысячной группы;

n₁₀₀₀ - количество тысячных групп.

Узcл = 3,22 x 1 519 = 4 891,18 Эрл

Выполним распределение потоков нагрузки по исходящим направлениям связи в соответствии с долей исходящей нагрузки.

Рассчитываем нагрузку на исходящие линии по формуле № 4:

2, с.74 -79]. 68

Результаты сводим в табл. 6.

Таблица 6

Наименование входящих линий	Нагрузка входящих линий, Эрл	Нагрузка на исходящие линии, Эрл
		МТК (If)	МТК (2f)	СЛМ зу (If)	CJXM зц (2 ВСК)	МОЛ ц (2 ВСК)
Физические и уплотнённые ЗСЛ	4891,18	205,32	205,3	342,38	293,47	195,65

Рассчитаем нагрузку на входящие линии.

y_{зсл физ} = y_зсл х Р _{зсл физ} = 4 891,18 x 0,45 = 2 201,03

y _{зсл ц =} y _{зсл x} Р _{зсл ц =} 4 891,18 x 0.55 = 2 690,15

При распределении нагрузки на ЗСЛц учитывается процентное соотношение ёмкости ГТС и СТС, РАТС:

1. найдём процент ёмкости ГТС в общей ёмкости сети (ГТС, СТС и РАТС):

2, с.74 -79]. 68

y _{зсл ц стс, ратс} = 2 690,15 – 2 675,35 = 14,8

Рассчитаем количество каналов и линий но направлениям связи по формуле

№8:

2, с.74 -79]. 68

Результаты сводим в табл. 7.

Таблица 7

Наименование каналов и линий	Функциональный блок АХЕ- 10	Нагрузка в ЧНН, Эрл	Средняя нагрузка уср, Эрл	Количество каналов и линий
Исходящие МТК (1 Fss)	OTC-D-21	2005,38	0,82	2446
Исходящие МТК (1 Fss)	OTC-D-22	2054,3	0,72	2854
СЛМ зу	OTC-D-24	342,38	0,62	553
СЛМ зц	ВТ-33	293,4	0,4	734
МОЛ ц	ВТ-32	195,65	0,41	478
Линии МГ	AS AM	-	-	112
ИТОГО:		4891,18		7177
ЗСЛ ц гтс	ВТ-31	2675,35	0,45	5946
ЗСЛ ц стс, ратс	ВТ-33	14,8	0,45	33
ЗСЛ физ гтс	ITC-25	2201,03	0,37	5949
ИТОГО:		4891,18		11928

Расчёт количества вызовов по направлениям связи

Для расчёта количества вызовов используем данные статистики по среднему времени (t _{ср авт}) занятия каналов и линий. Количество вызовов определяется исходя из нагрузки поступающей на каналы и линии в ЧНН, т. е. количество вызовов обслуживаемое определённым устройством.

Рассчитаем количество вызовов по направлениям связи по формуле № 9:

С _чннi= (у _чннi : t _{ср авт}) ; вызовов в ЧНН, (9)

где: у _чннi - нагрузка в ЧНН на направление;

t _{ср авт} - средняя продолжительность разговоров по каналам и линиям,

при автоматической связи (в часах).

С _{чнн мтк 1 Fss} = 2005,38 : (2,1 : 60) = 2005,38 : 0,035 ≈ 57 297

С _{чнн мтк 2 Fss} = 2054,3 : 0,035 ≈ 58 695,5

С _{чнн слм у} = 342,38 : 0,035 ≈ 9 783

С _{чнн слм ц} = 293,47 : 0,035 ≈ 8 385

С _{чнн слм ц} —'293,47 : 0,035 8 385

С _{чнн мол ц} = 195,65 : 0,035 = 5 590

Определим общее количество вызовов, поступающих по всем направлениям:

С _{общ =} С _{чнн мтк 1 Fss} + С _{чнн мтк 2 Fss} + С _{чнн слм у}+ С _{чнн слм ц} + С _{чнн мол} (10)

С _общ = 57 297 + 58 695 + 9 783 + 8385 + 5 590 = 139 750

Рассчитаем количество вызовов, поступающих на устройство

«Механического голоса»:

1. на информационный канал «Неправильно набран номер», учитывая, что количество этих вызовов составляет 10 % от общего числа вызовов:

С _мг1 = С _общ x 0,1 ; вызовов в ЧНН (11)

С _мг1 = 139 750 x 0.1 = 13 975

2. на информационный канал «Вызывайте телефонистку», учитывая, что количество этих вызовов составляет 4 % от общего числа ызовов:

С _мг2 = С _общ x 0,04; (12)

С _мг2 = 139 750 x 0.04 = 5 590

Определяем суммарное количество вызовов, которое предстоит обслуживать проектируемой АХЕ-10 в ЧНН:

С _AXE-10 = С _общ + С _мг1 + С _мг2, вызовов в ЧНН (13)

С _AXE-10 = 139 750 + 13 975 + 5 590 = 159 315

Распределение потоков нагрузки на проектируемой станции

Рис. 7

Рис.8

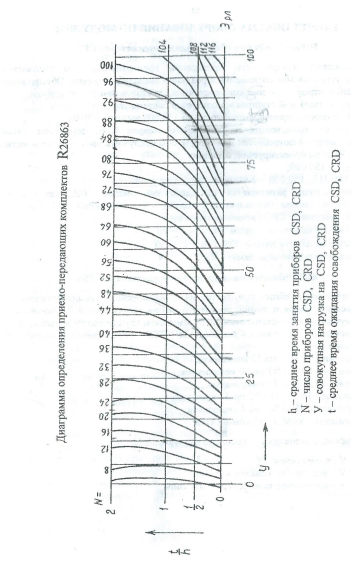

РАСЧЁТ ОБЪЁМА ОБОРУДОВАНИЯ ПО МОДУЛЯМ
