3 Индивидуальное задание
3.1 Техническое обслуживание и ремонт клавиатуры
По
принципу действия клавиш клавиатуры
бывают мембранные, полумеханические и
механические.
Рисунок 8 Структура клавиатуры ПК
Клавиатуры мембранного типа наиболее распространены. При нажатии клавиши, прогибается гибкая мембрана, на внутренней поверхности которой нанесены контакты, они соприкасаются, а при отпускании мембрана самостоятельно распрямляется и расходятся. Кроме того, клавишу подпружинивает резиновая пластинка.

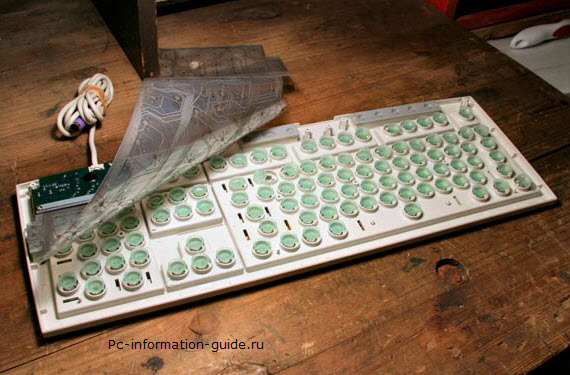

Рисунок 9 Мембранная клавиатура
Достоинства:
- низкая стоимость;
- отсутствие громкого шума при нажатии;
- устойчивость к влаге.
Недостатки:
- не долговечны.
Клавиатуры полумеханического типа служат дольше, клавиши выдерживают до 50 миллионов нажатий. Контакты клавиш снабжены пружинками, которые сохраняют упругость гораздо дольше мембран.
Достоинства:
- сравнительно долговечны.
Недостатки:
- присутствие шума при нажатии;
- недостаточная влагоустойчивость.
Механические клавиатуры наиболее долговечные, способны выдержать до 100 миллионов нажатий. В таких клавиатурах прочные металлические контакты располагаются на печатной плате, прикрепленной к крышке клавиатуры. Роль пружин в данном случае выполняют резиновые купола, расположенные над контактами.

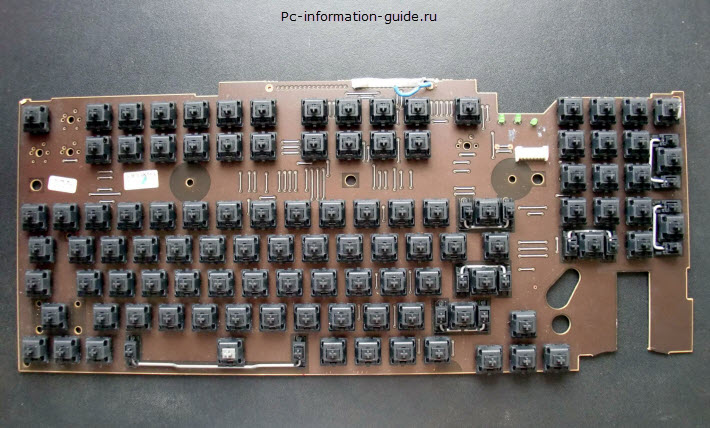

Рисунок 10 Механическая клавиатура
Достоинства:
- сравнительно долговечны.
- наиболее удобны для набора текста.
Недостатки:
- высокая стоимость;
- ограниченный выбор моделей;
- недостаточная влагоустойчивость.
Клавиатуры классифицируются по виду подключения: беспроводные и проводные.
В беспроводных клавиатурах используются три основных вида соединения:
- Bluetooth-соединение;
- инфракрасное соединение;
- радиочастотное соединение.
Все виды этих клавиатур состоят из двух модулей:
Устройство приема сигнала (приемник)
Клавиатура (передатчик)
Такие клавиатуры работают от аккумуляторных батарей, а приемники подсоединяются к порту USB.
Клавиатуры с инфракрасным соединением должны находиться в радиусе действия устройства принимающего сигнал. Клавиатуры с радиочастотным соединением имеют больший радиус действия, чем клавиатуры с инфракрасным соединением и наиболее мобильны в исполнении. В клавиатурах с соединением Bluetooth больший радиус действия, чем у клавиатур с радиочастотным и инфракрасным соединением.
Проводные клавиатуры разделяют на 2 вида по способу подключения: PS/2 и USB. Клавиатуры с соединением PS/2 дешевле, чем с соединением USB, но USB наиболее надежные из-за своего разъема.

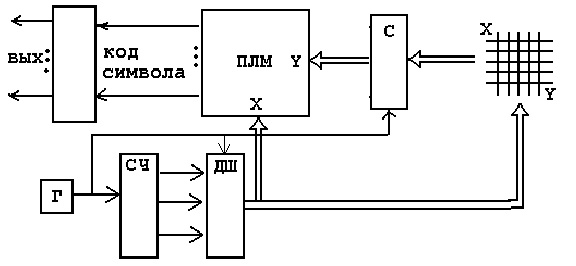

Рисунок 11 Схема клавиши
Самыми распространенными неполадками в клавиатурах являются дефекты в кабеле и «залипание» клавиш.
Обнаружить дефект в кабеле довольно просто. Если клавиатура перестала работать или каждое нажатие на клавишу приводит к ошибке или вводу неправильного символа, скорее всего проблемы связаны с кабелем. Убедиться в этом можно подсоединив кабель от исправной клавиатуры и посмотреть, не исчезла ли неисправность. Также можно проверить соединения в кабеле с помощью цифрового мультиметра, предварительно отсоединив кабель от клавиатуры. При проверке каждого проводника нужно слегка покачивать концы кабеля, проверяя устойчивость контакта. Обнаружив разрыв одного из проводников, необходимо заменить кабель или всю клавиатуру. Из-за низкой стоимости клавиатуры иногда лучше заменить все устройство, чем заказывать новый кабель.
Часто первое сообщение о неисправности клавиатуры появляется во время выполнения процедуры POST. Код ошибки при неисправности клавиатуры обычно начинается с цифры 3. В некоторых BIOS выводится не код ошибки, а что-нибудь наподобие Keyboard stuck key failure.
Также может быть неисправен разъем клавиатуры на системной плате. Что бы его проверить нужно проверить напряжение между массой и остальными контактами.
Если измеренные напряжения отличаются от указанных в сопровождающей документации материнской платы, то, возможно, вышла из строя системная плата. В противном случае неисправность следует искать в кабеле или клавиатуре. Если вы считаете, что неисправен кабель, замените его. Если компьютер по-прежнему не работает, придется заменить клавиатуру или системную плату.
В некоторых новых компьютерах цепь питания разъемов клавиатуры и мыши на системной плате защищена плавким предохранителем, который можно заменить. Нужно проверить, нет ли на системной плате поблизости от разъемов клавиатуры или мыши какого-нибудь предохранителя. В некоторых компьютерах контроллер клавиатуры (например, 8042) установлен в гнезде, т.е. является съемным. В этом случае можно отремонтировать схему управления клавиатурой на системной плате, просто заменив микросхему контроллера. Поскольку в этих микросхемах есть встроенная память ROM, для замены лучше покупать микросхему у фирмы - производителя системной платы или BIOS.
«Залипание» клавиш устраняется чисткой клавиатуры. Для этого нужно вытащить клавиши из посадочных мест, предварительно запомнить их расположение, что бы избежать путаницы при сборе. Мягкой кисточкой прочистить посадочные места и протереть корпус клавиатуры салфеткой, удалив грязь. Просмотреть целостность мембран и заменить поврежденные. Установить клавиши наместо. После этой процедуры «залипание» клавиш устраняется.
