2.2 Инструменты и приборы для обслуживания средств вычислительной техники
Для поиска мелких неисправностей и обслуживания СВТ необходимо инструмент, приборы, химические препараты, различные тампоны, салфетки и т.д.
Ручные инструменты для демонтажа/монтажа
1) 3/16" торцевой ключ;
2) 1/4" торцевой ключ;
3) 3-мм отвертка с крестообразным шлицом;
4) 3-мм шлицевая отвертка с плоским лезвием;
5) 5-мм отвертка с крестообразным шлицом;
6) 5-мм отвертка с плоским лезвием;
7) экстрактор для снятия микросхем с DIP-корпусами;
8) пинцет;
9) держатель элементов типа "клещи";
10) бокорезы - острогубцы;
11) "бархатный" надфиль;
12) маленькие плоскогубцы.
Набор для отладки логических схем
Поиск неисправностей в цифровых устройствах на базе логических ИМС малой и средней степени интеграции — работа сколь часто встречающаяся, столь и непростая. Выполнить ее можно, например, с помощью осциллографа. Однако проще всего воспользоваться предназначенным для этого вида работ набором средств.
Входящие в этот набор приборы могут использоваться сами по себе, но в комплекте их возможности существенно возрастают. Состав набора достаточно постоянен: логический монитор, пробник, генератор и щуп. Логический монитор представляет собой клипсу, в соответствии с рисунком 3. Клипса фиксируется на 8, 14 или 16 выводных корпусах и обеспечивает индикацию логических уровней сигналов ТТЛ и КМОП микросхем. Пробник позволяет определять логический уровень сигнала или наличие цепочек импульсов, а также фиксировать одиночные короткие (до 5 нс) импульсы.
.
Рисунок 4 Логический монитор, пробник
Генератор предназначен для формирования уровней импульсов ТТЛ или КМОП либо их цепочек. За счет специального построения выходных цепей сигнал может подаваться в нужную точку схемы без ее отключения и в то же время без риска выхода из строя генератора или схемы в месте подключения. При наличии импульса на выходе генератора он отображается на его индикаторе. Таким образом, подключение генератора ко входу, а пробника — к выходу исследуемого фрагмента схемы позволяет легко проверить его работоспособность.
Щуп предназначен для выявления коротких замыканий и пробитых компонентов, подключенных к исследуемой цепи, в соответствии с рисунком 4. Он может быть реализован в виде особо чувствительного омметра или датчика полярности тока. Он отображает величину сопротивления в различных точках цепи; компонент, подключенный к цепи в точке с минимальным сопротивлением, определяется как вышедший из строя.
Рисунок 5 ЩУП
Сервисный комплекс PC-tester
Некоторые зарубежные фирмы, для нужд производства РС, выпускают специальные тестирующие и диагностирующие комплексы аппаратной диагностики. Номенклатура универсальных комплексов для технического обслуживания АПС достаточно велика, но из всего их разнообразия наиболее широко применяется в ремонтных организациях – аппаратная сервисная система PC-tester.
Комплекс PC-tester содержит практически все универсальные аппаратные средства диагностики РС:
- развитые логические пробники,
- индикаторы тока,
- генераторы стимулирующих импульсов,
- наборы цифро-аналоговых измерителей параметров сигналов,
- логические компараторы ИМС малой интеграции (тест-клипсы),
- устройства шинного анализа,
- специальные генераторы тест- программ для диагностики различных узлов и устройств РС,
- логический и сигнатурный анализаторы
- и многое другое оборудование, способное работать под управлением инструментальной ПЭВМ, также обычно входящей в этот комплекс.
Комплекс рассчитан и техников, занимающихся углубленной диагностикой неисправностей компьютеров в ремонтных организациях. Исполнение комплекса PC-tester зависит от области его применения, в соответствии с рисунком 5.

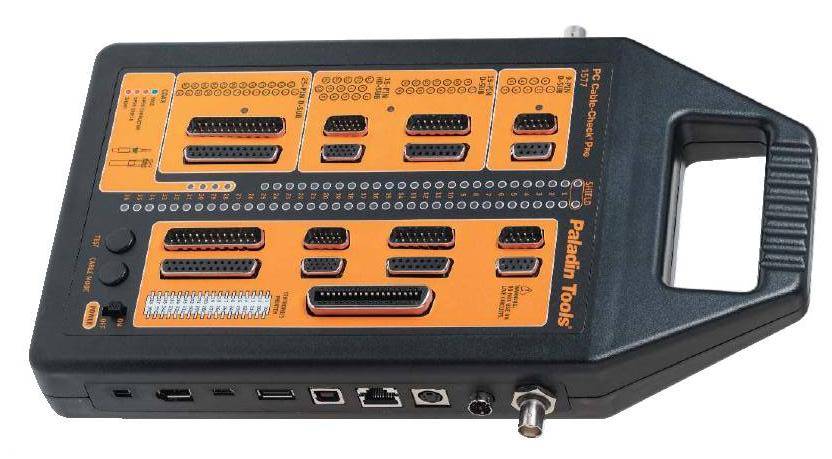

Рисунок 6 PC-tester
