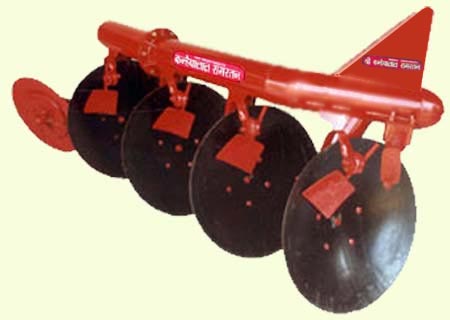

Устройство

1 - рама; 2 - нож; 3 - подвеска; 4 - чистик; 5 - регулятор глубины; 6 - опорное колесо; 7 - дисковый корпус.

Процесс работы____________________________________________________________________________

_____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

Регулировки: 1) ________

________________________________________________________________________________________

________________________________________________________________________________________

2)______________________________________________________________________________________

_________________________________________________________________________________________________________________________________________________________________________________

3)______________________________________________________________________________________

__________________________________________________________________________________________________________________________________________________________________________________

4)______________________________________________________________________________________

__________________________________________________________________________________________________________________________________________________________________________________

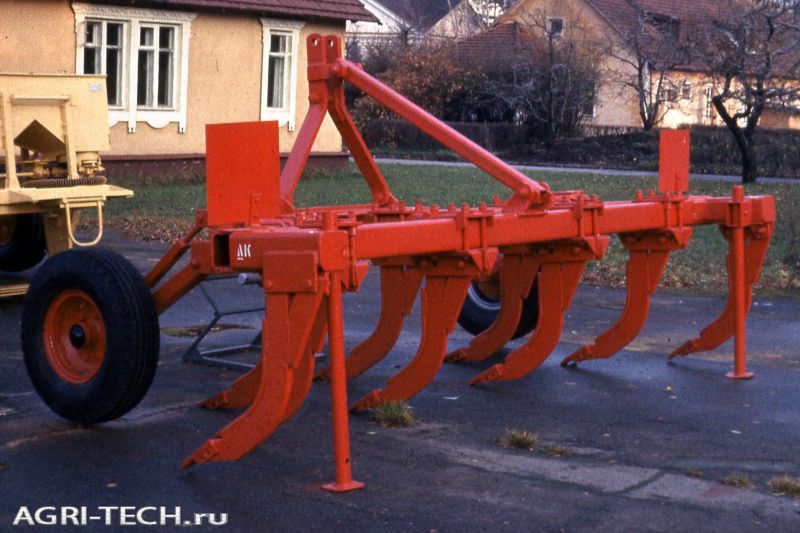

Плуг чизельный ПЧ-4,5. Назначение _______

Агрегатирование _______

Устройство

1 - рама; 2 - подвеска; 3 - регулятор глубины; 4 - рыхлители; 5 - колеса.

Процесс работы__________________________________ _____________________________________________________________

____________________________________________________________________________________________

__________________________________________________________________________________________________________________________________________

______________________________________________

Регулировки: 1)____________________________________

__________________________________________________________________________________________________

2)______________________________________________________

________________________________________________________________________________________________________________

3)______________________________________________________________________________________________________________

________________________________________________________________________________________________________

Плуг ПБС. Назначение________________________________________________________________________________

Плуги серии ПБС предназначены для основной обработки почвы под зерновые и технические культуры не засоренной камнями, плитняком и другими препятствиями с удельным сопротивлением до 0,09 МПа (твердость почвы до 4 МПа) и влажностью до 30%.

Преимущества новых плугов перед известными заключается в сочетании принципиально новых: отвального рабочего органа выполняющего одновременно работу культурного и винтового корпуса с глубокорыхлящим чизельного типа, что обеспечивает высокую степень крошения и оборота пласта почвы, предупреждение переуплотнения подпахотного горизонта и разуплотнения плужной подошвы, а также снижения водной эрозии при обработке склоновых почв.

Улучшение сложения пахотного и особенно подпахотного слоя позволяет повысить урожайность сельскохозяйственных культур на 15-20%.

П оложительный эффект отмечается и в резком снижении засоренности при весенней вспашки паров за счет полного оборота пласта и перемещения семян сорных растений на большую глубину. Всходы сорняков задерживаются и появляются на 30-40 дней позже в ослабленном состоянии.

Кроме этого плуги серии ПБС выполняют рыхление пласта почвы в диапазоне от 10 до 16 см с полной заделкой стерни на почвах с твердостью до 5,5 МПа. при этом обработка почвы равноценно двум проходам тяжелыми дисковыми боронами типа БДТ. . -

По сравнению с известными, плуги серии ПБС обеспечивают повышение производительности на 40-50%, при этом экономия дизельного топлива составляет 7-9 кг на каждом гектаре обработанной пашни. Лемеха рабочих органов оборотные (двухсторонние). Наработка на лемех составляет 65-90 га.

Марка плуга	ПБС-2	ПБС-4	ПБС-5	ПБС-8
Ширина захвата, м	1,2	2,4	3,0	4,7
Количество корпусов, шт	2	4	5	8
Глубина обработки, см
по вертикальному лемеху	до 37	до 37	до 37	до 37
пo горизонтальным лемехам	до 30	до 30	до 30	до 30
Рабочая скорость, км/час	до 12	до 12	до 12	до 12
Производительность, га/час	0,7-1,1	1,4-2,3	1,8-2,7	3,0-4,5
Удельный расход топлива кг/га	11-14	11-14	11-14	11-14
Оборот пласта	полный на 180°	полный на 180°	полный на 180°	полный на 180°
Крошение почвы, %	75-90	75-90	75-90	75-90
Заделка стерни, %	95-98	95-98	95-98	95-98
Габаритные размеры, м
длина	1,9	3,5	3,8	4,9
ширина	1,4	2,7	33	4,8
высота	1,2	1,5	1,5	1,5
Масса, кг (не более)	380	870	980	1700
Агрегатируется с тракторами	МТЗ-80, МТЗ-82, ЮМЗ-5	ДТ-75, ДТ-75М, МТЗ-1221, ЛТЗ-155	ДТ-175С, Т-150, Т-150К, BT-100, ВТ-150, Т-4А	К-700А, К-701, К-701М, К-744

Глубокорыхлитель чизельный ГРП-2,3.

Глубокорыхлитель предназначен для обработки почвы без обработки пласта при влажности 8-20% и твердости почвы 4,5 МПа на склонах, не превышающих 8⁰ во все периоды полевых работ. Разрушает плужную подошву, производит рыхление и аэрацию пахотного и предпахатного горизонтов. ГРП является агрегатом навесного типа и агрегатируется с тракторами тягового класса 3: Т-150,

Т-105К.

Преимущества глубокорыхлителя:

- обрабатывает грунт разного механического состава;

- при чизельной обработке сохраняются корни растений предыдущего урожая, которые служат барьером против испарения в засушливый период и предотвращают ветровую эрозию почвы;

- катки диаметром 50 см позволяют регулировать и поддерживать глубину обработки почвы, разрушает комки, выравнивает поверхность, создает семенное ложе для посева.

ПЛУГИ СПЕЦИАЛЬНЫЕ Ярусный плуг ПТН-3-40. Назначение ________

Агрегатирование____________________________________________________________________________

Устройство:

1 - корпус верхнего яруса; 2, 3 -опорные колеса; 4 - корпус нижнего яруса; 5 - подвеска; 6 - рама; 7 - нож.

Процесс работы: 1) при вспашке солонцов_________

_____________________________________________

_____________________________________________

_____________________________________________

_____________________________________________

_____________________________________________

_____________________________________________

2) при вспашке обесструктуренных почв___________

______________________________________________

___________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

3) при вспашке почв сильно засоренных сорняками_____________________________________________

___________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

Регулировки: 1)___________________________________________________________________________

__________________________________________________________________________________________________________________________________________________________________________________

2)_______________________________________________________________________________________

_________________________________________________________________________________________________________________________________________________________________________________

3)_______________________________________________________________________________________

__________________________________________________________________________________________________________________________________________________________________________________

Плуг-рыхлитель ПРПВ-8-50. Назначение____________________________________________________

_______

Агрегатирование_________________________________________________________________________

Устройство:

1 – нож рифленый; 2 – корпус; 3 – долото; 4 – лемех; 5 – рыхлительные пластины; 6 – рама; 7 – башмак; 8 – навеска; 9 – опорное колесо.

Процесс работы_________________________

_______________________________________

_______________________________________

_______________________________________

_______________________________________

_____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
