Фирма «Lemken»

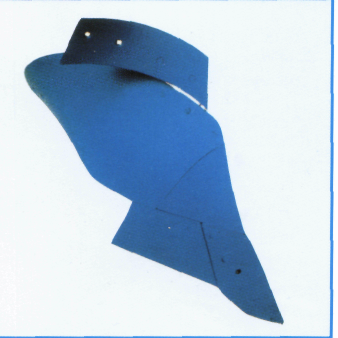

Предплужники. Специальные предплужники типа D1, МЗ и М2 обеспечивают полную запашку растительности даже при большом коли­честве органической массы. Рабо­чая глубина устанавливается быстро и просто при помощи забивного штифта, который устанавливается в выбранные отверстия.

Плоская стойка исключает скручивание предплужника. Все виды лемехов и отвалов можно легко заменить, так как башмак всех типов предплужников одинаков. Для вспашки без предплужников стойки можно легко снять, отвинчивая всего лишь два винта.

У предплужника имеется регулировка угла бросания органической массы. При помощи изменения угла бросания достигается оптимальная запашка органической массы.

Углосним устанавливается вместо предплужника. Он расположен непосредственно над отвалом плуга и регулируется многогранно, для заделки растительных остатков в борозду.

Дисковый нож. Гладкий дисковый нож диаметром 500 мм имеет боковые канавки по линии радиуса. Таким образом обеспечивается его постоянный привод даже при наличии боль­шого количества органической массы на поле. Установление рабочей глубины работы произво­дится вертикальным поворотом стойки дискового ножа, которая крепится винтом и фиксируется зубчатым профилем.

Подпочвенный рыхлитель. Благодаря его специальной форме достигается оптимальный эффект рыхления. Регулировка рабочей глубины подпочвенного рыхлителя осуществляется без использования дополнительных инструментов. Его можно также просто демонтировать. Все изнаши­вающиеся детали в отдельности легко заменяются. От износа стойка рыхлителя предохраняется защитным щитом.

Плуг оборотный «Lemken»

Назначение___________________________________________________________

Агрегатирование_______________________________________________________

Электронное управление плугом

Растущее количество всевозможных регулировок для оптимального использования современных навесных оборотных плугов требует большого внимания. Для упрощения управления навесным оборотным плугом тракторист может регулировать и координировать все параметры плуга при помощи терминала управления из кабины трактора.

Гидравлика

Необходимые датчики и гидравлические блоки управления находятся в цилиндрах разворота и изменения ширины захвата плуга и являются их неотъемлемой частью. Датчики постоянно указывают текущую позицию соответствующих цилиндров. Таким образом обеспечивается постоянный контроль за позицией плуга.

Конструкция плуга

Корпус плуга

Башмак корпуса упрочняется за счет термообработки и поэтому очень износоустойчив.

Отвалам, изготовляемым из закаленной специальной стали, придается износоустойчивая форма.

Угол между лезвием лемеха и направлением движения регулируется индивидуально у каждого корпуса и с помощью гидросистемы сразу у всех корпусов.

Полосовые корпуса

Полосы полосового корпуса плуга изготовлены из толстой, полностью закаленной специальной высококачествен­ной стали. Они легко заменя­ются независимо друг от друга. Полосы можно без проблем заменять нормальными отвалами благодаря одинаковым башмакам у корпусов.

Лемеха изготовлены из микросплавной борной стали.

Устройство корпусов

Благодаря исполнению режущей кромки ножа полевой доски под углом к горизонтали и вертикали, исключа­ется забивание корпуса камнями и корнями.

Покрытие твердым сплавом острия лемеха обеспечивает его длительный срок службы и более высокую экономичность. Покрытие наносится с нижней стороны острия лемеха.

Опорное колесо

Конструкция плуга обеспечивае большое свободное пространство между землей и рамой.

Изменение рабочей глубины плуга осуществляется быстро и оперативно путем перестановки забивного штифта на другое отверстие крепления..

При изменении рабочей ширины плуга изменяется, соответственно, и положение опорного колеса.

Универсальное колесо типа УНИРАД Гидравлическая установка

Процесс работы плуга_____________________________________________________________

________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

Регулировки_____________________________________________________________________

________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

Плуг фронтальный навесной ПФН-1. Назначение____________________________________

_________________________________________________________________________________

Агрегатирование_________________________________________________________________

________________________________________________________________________________

Устройство: 1 - заплужник;

2 - рама; 3 - каток;

4 - правооборачивающий корпус;

5 - опорные колеса;

6 -левооборачивающий корпус.

Процесс работы

________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

Регулировки: 1)

________________________________________________________________________________

2)

________________________________________________________________________________

3)

________________________________________________________________________________

Плуг ПГП-7-40. Назначение

Агрегатирование
