Машины для подготовки, погрузки и внесения удобрений

Машины для внесения твердых минеральных удобрений

Машина МВУ-0,5. Назначение _________________________________

Агрегатирование _____________________________________

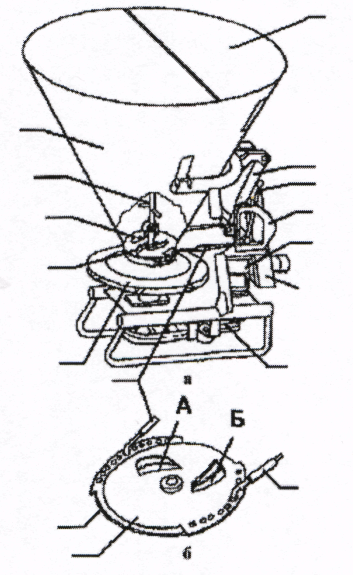

Устройство:

1 - разбрасывающий диск; 2 - ворошитель; 3 - редуктор; 4 - подающее устройство; 5 - бункер; 6 - дозатор с ок­нами А и Б; 7 -крышка; 8 - гидроцилиндр; 9 - механизм дозатора с рукояткой; 10 - тяги дозатора; 11 - клиноременная передача; 12 - навеска; 13, 14 - заслонки; 15 -сектор.

Процесс работы____________________________________________

__________________________________________________________

__________________________________________________________

__________________________________________________________

__________________________________________________________

Регулировки:

Дозы внесения удобрений и нормы высева семян

сидератов: 1) __________

__________________________________________________________

2)_____________________________________________________________

_______________________________________________________________

Равномерность разбрасывания удобрений и семян сидератов:

_______________________________________________________________________________________Натяжение ремней механизма привода ворошителя и разбрасывающего диска___________________

_______________________________________________________________________________________

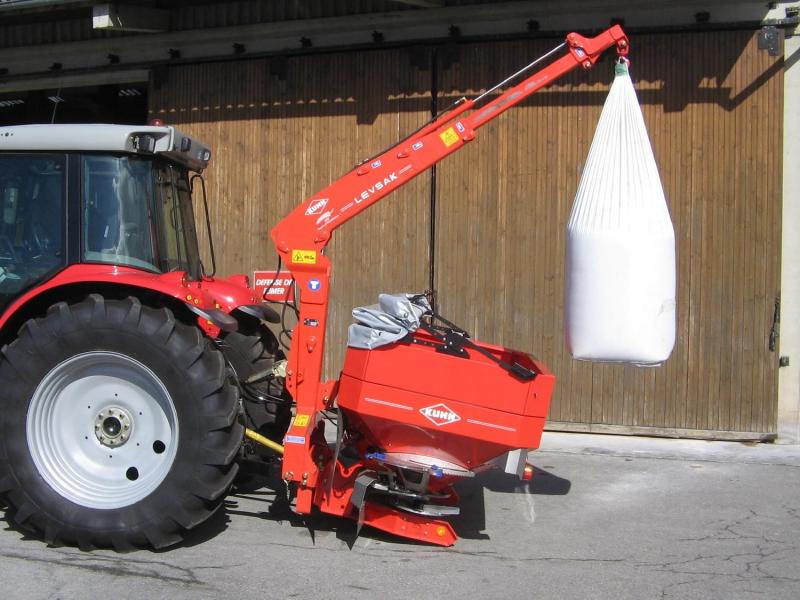

Подъемник больших мешков удобрений LEVSAK (KUHN – Франция)

Трехточечная навеска. Способность подъема до 1000 кг. Ограничитель скорости опускания груза. Стойка для работы и хранения. Может присоединяться ко всем типам тракторов и разбрасывателей удобрений. Уменьшенная консоль и особо прочная цельная конструкция плеча.

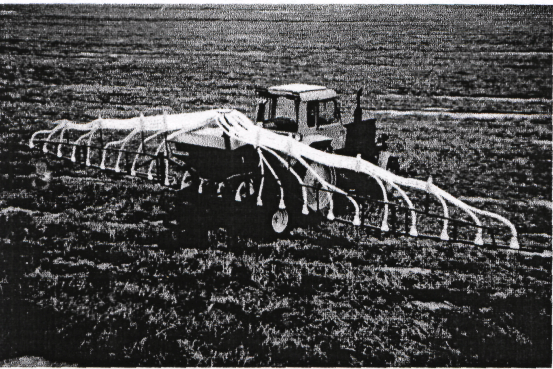

Сеялка удобрений СУ-12 фирмы «Лидагропродммаш»

Сеялка для внесения минеральных удобрений СУ-12 предназначена для внесения удобрений сплошным высевом и подкормки растений сыпу­чими минеральными удобрениями в междурядья сельскохозяйственных культур, возделываемых по интенсивной технологии. Сеялка обладает вы­сокой точностью и равномерностью внесения удобрений.

Тип	Навесной
Агрегатируется с трактором типа	МТЗ-80, МТЗ-82
Частота вращения от ВОМ, об/мин	1000
Рабочая ширина захвата, м	12
Число распылителей, шт	96
Неравномерность paспpeдeлeния удобрений по рабочей ширине захвата, % не более	4-6
Емкость бункера, л	850
Доза внесения удобрений кг/га	10 - 240
Допускаемые отклонения от нормы высева, г не более	50
Производительность за 1 час основного времени, га Эксплуатационного времени	7-12 5-7
Рабочая скорость движения, км/ч	10-12
Транспортная скорость, не более км/ч Тг .- sportation speed, km/hour	20

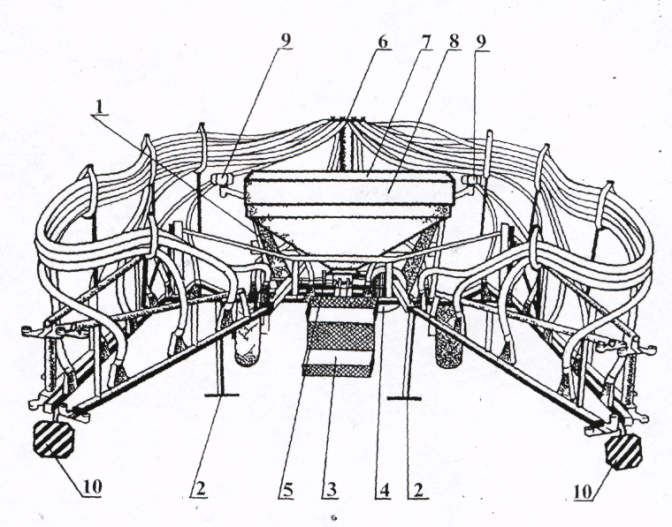

Устройство: а - общий вид машины:

1 – рама; 2 – подставка; 3 – подножка;

4 – вентилятор; 5 – высевающий аппарат;

6 – распределитель воздушной смеси; 7 – крышка бункера; 8 – бункер; 9 – катафоты; 10 – знак габариты.

а)

б – схема рассева удобрений: приводное колесо 10 через

цепь 11 приводит в движение катушку дозирующего аппарата 8. При этом подается только такое количество удобрений из бункера 7 в инъекторный шлюз 3. От привода карданного вала 2 поток воздуха от вентилятора 1 транспортирует и распределяет высеваемый материал - через шахтную трубу 4, распределитель 5, шланги 6 к распределителям потока 9.

б)

б)

Машина МВУ-6. Назначение__________________________________________________________________________

_____________________________________________________________________________________________________________________________________________________________________________

Агрегатирование_____________________________________________________________________

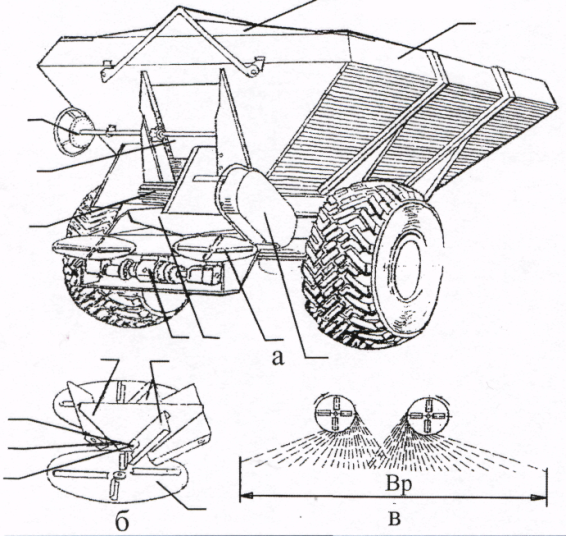

Устройство:

а - общий вид машины; б - рассеивающий аппарат; в - схема рассева удобрений; 1 - диск рассевающий; 2 - заслонка;

3 - кузов; 4 - редуктор привода дисков; 5 - конвейер-питатель; 6 - тукоделитель; 7 - тент; 8 – штурвал перемещения заслонки; 9 - привод конвейера-питателя; 10 - лотки;

11 - туконаправитель; А,Б,В - отверстия.

Процесс работы________________________________________

______________________________________________________

_______________________________________________________

_______________________________________________________

______________________________________________________

______________________________________________________________________________________________________________________________________________________________________________

Регулировки:

Доза внесения удобрений: 1) ______

______________________________________________________________________________________

2)_________________________________________________________________________________________

___________________________________________________________________________________________

Равномерность рассева удобрений ______

____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

Натяжение конвейера-питателя____________________________________________________________

_______________________________________________________________________________________

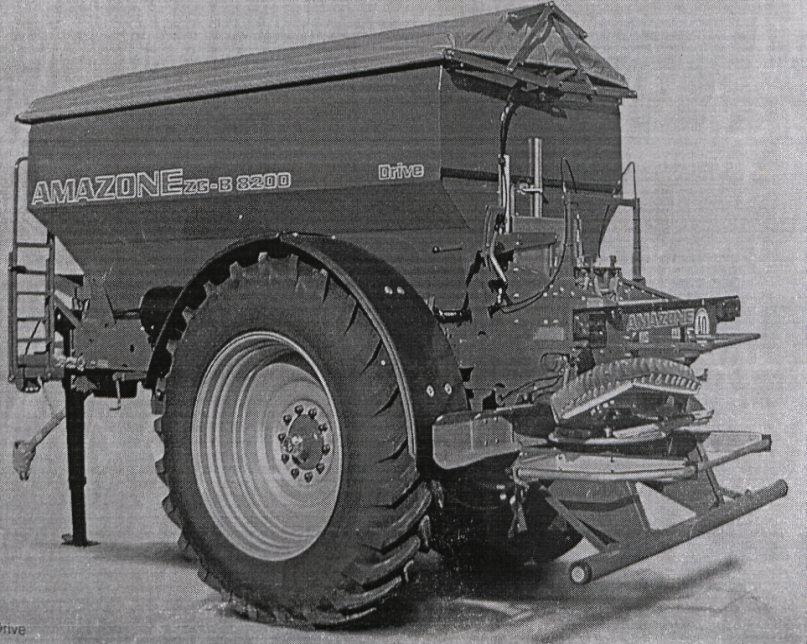

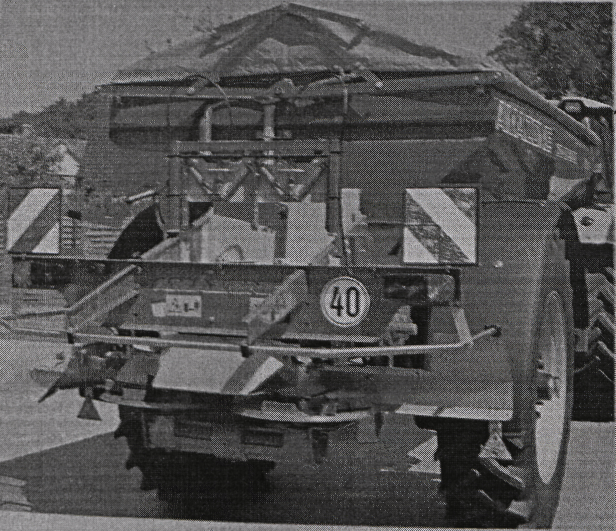

Р аспределитель удобрений ZG-B фирмы «AMAZONE»

Вместимость бункера от 5200 до 12000 литров позволяет экономить время на передвижение и загрузку. Прочная ходовая часть в зависимости от оснастки рассчитана для скорости до 60 км/ч. Шины большого объема снижают давление на почву и позволяют эксплуатировать технику даже в весьма тяжелых условиях. Бункер с большим загрузочным отверстием заполняется из силоса или при помощи погрузчика. Крутые стенки бункера обеспечивают соскальзывание распределяемого материала даже на склоновой местности. Механический привод разбрасывающих дисков может быть для частоты вращения ВОМ 540 мин^-1 или 720 мин^-1.

Машина РУН-14. Назначение____________________________________________________________

______________________________________________________________________________________

Агрегатирование_______________________________________________________________________

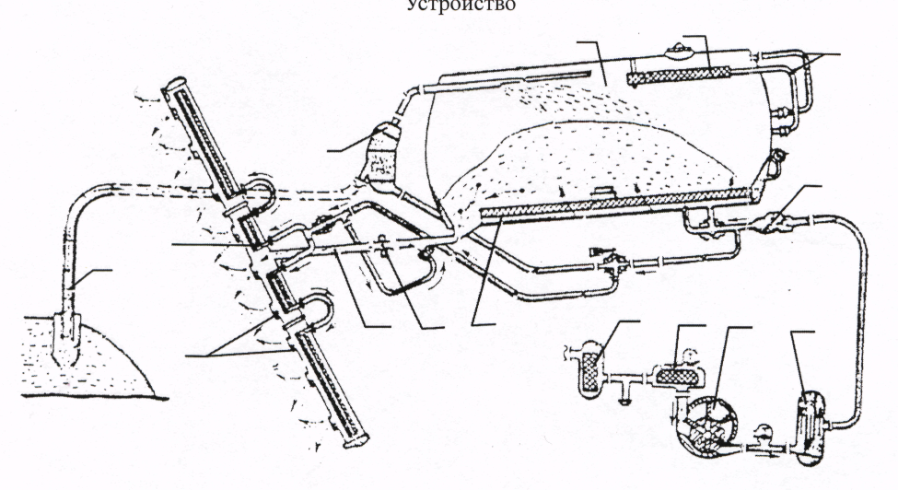

У стройство: 1 - компрессор;

2 - аэроднище; 3 - цистерна;

4 - масловлагоотделитель; 5 - штанга;

6 - рукава; 7, 8, 9 - фильтры;

10 - трубопровод; 11 - обратный клапан; 12 - заправочный рукав; 13 - запорное устройство; 14 - распылитель;

15 - камнеуловитель.

Процесс работы: 1) Самозаправка _______

__________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

2. Распыление _______

________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

2. Перегрузка ______

_____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

Регулировки:

Доза внесения удобрений: 1) _______

_______________________________________________________________________________________

2)________________________________________________________________________________________

_________________________________________________________________________________________

МАШИНЫ ДЛЯ ВНЕСЕНИЯ ТВЕРДЫХ ОРГАНИЧЕСКИХ УДОБРЕНИЙ Разбрасыватель РОУ-6. Назначение _______

______________________________________________________________________________________

Агрегатирование ______

У стройство: 1 - барабан разбрасывающий; 2 - коромысло;

3 - цепочно- планчатый транспортер;

4 - шатун; 5 - кузов; 6 - измельчающий барабан; 8 - кривошип; 9 - храповое колесо; 10 - диск кривошипа;

11 - ведущий вал транспортера;

12 - собачка ведущая; 13 - корпус кривошипа; 14 - собачка предохранителя; 15 - кожух цепной передачи; 16 - натяжное устройство.

Процесс работы _______

____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

Регулировки:

Доза внесения удобрений: 1) _______

______________________________________________________________________________________________________________________________________________________________________________

2)_________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

Натяжение цепочно-планчатого транспортера и приводных цепей _______

______________________________________________________________________________________________________________________________________________________________________________

_______________________________________________________________________________________

Предохранительная муфта_________________________________________________________________

________________________________________________________________________________________
