Лабораторная работа № 6
Определение пласто-эластических свойств на пластометре ПСМ – 2
(Гост 415-75)
Цели и задачи работы:
1) изучить методику проведений испытаний на пластометре и приобрести навыки в проведении данных испытаний;
2) определить показатели пластичности, мягкости, восстанавливаемости, эластичного восстановления, относительного эластического восстановления для заданных образцов из полимерных материалов;
3) определить среднеарифметическое значение каждого показателя.
Сущность метода испытания
Сущность метода испытания сводится к сжатию цилиндрического образца на пластометре с помощью груза (масса 5 кг) при температуре 700С и измерению трех размеров образца:
1) первоначальной высоты h0, мм;
2) высота под действием груза h1, мм;
3) высота после снятия груза и некоторой выдержки образца при комнатной температуре h2, мм.
Пластоэластических свойства полимерных материалов характеризуются пластичностью, мягкостью, восстанавливаемостью, эластическим восстановлением и относительным эластическим восстановлением.
Пластичность Р (от 0 до 1) – отношение пластической деформации к средней высоте образца под грузом.
Мягкость S – отношение общей деформации к средней высоте образца под грузом.
Восстанавливаемость R – отношение пластической деформации к общей деформации сжатия.
Эластическое восстановление R', мм, - разность высот образца после восстановления и под действием постоянной нагрузки.
Относительное эластическое восстановление R" – отношение эластического восстановления к общей деформации сжатии образца.
Оборудование и материалы:
машина для вырезки образцов.
пластометр ПСМ
термостат
толщинометр
песочные часы
пинцет
перчатки
пластикат для испытания
Образцы для испытания
Образцы для испытания вырезаются на вырезной машине ВН-542. Они имеют форму цилиндров диаметром (16±0,5)мм и высотой (10±0,5)мм. Образцы не должны иметь пор, видимых невооруженным глазом.
Эскиз образцов
Оборудование для испытания
Для изготовления образцов используют вырезную машину ВН-5402

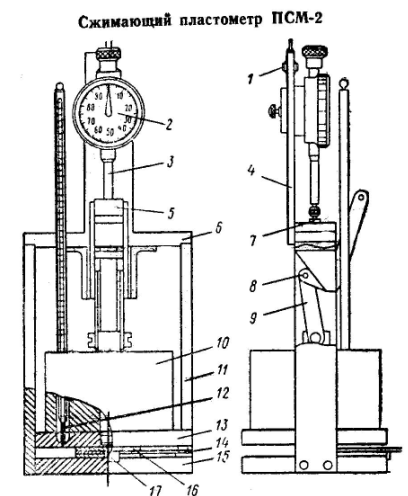

Полученные образцы подвергают испытанию на сжимающем пластометре ПСМ-2
Этот прибор обеспечивает:
1) сжатия образца между плоскопараллельными горизонтальными плитами, размер которых значительно превосходит размеры образца;
2) постоянство величины сжимающего груза, кгс (500±0,01);
3) измерение и регулирование температуры, 0С (70±1).
Высоту образца замеряют толщиномером с ценой деления 0,01 мм и пределами измерения 0 – 10 мм.
Порядок выполнения работы.
1) включить пластометр для прогрева. После прогрева до 700С (через 1 – 1,5 часа) можно проводить испытания;
2) вырезать образцы из пластины каучука или резиновой смеси;
3) замерить первоначальную высоту образца h0 с погрешностью не более 0,01 мм при температуре (23±2) 0С ручным толщиномером;
4) проложить испытуемые образцы с торцов калькой, целлофаном или другими материалами, исключающими прилипание образцов к плитам прибора;
5) прогреть образцы в термостате в течение трёх минут;
6) установить индикатор часового типа 2 (см. рис ) на ноль;
7) поместить прогретый образец в центр нижней плиты пластометра и произвести сжатие образца между плитами под действием груза (5,00±0,01) кгс;
8) по истечению трёх минут действия груза на образец замерить высоту h1 образца по индикатору;
9) освободить образец от действия груза, поместить на ровную поверхность и дать ему «отдыхать» при температуре (23±2) 0С в течение трёх минут;
10) после «отдыха» образца замерить высоту h2 ручным толщиномером.
Расчётные формулы
Пластичность:
P
=
,
где h0 – первоначальная высота образца;
h1 – высота образца под действием груза (5,00±0,01) кгс, мм;
h2 – высота образца после снятия груза и «отдыха» при температуре (23±2) 0С в течение трёх минут, мм.
Мягкость:
S
=
.
Восстанавливаемость:
R
=
.
Эластическое восстановление:
R' = h0 – h1.
Относительное эластическое восстановление:
R"
=
.
Результаты испытания
Таблица
Образцы |
h0, мм |
h1, мм |
h2, мм |
S |
P |
R |
R' |
R" |
Примечание |
1 |
9,89 |
1,4 |
1,42 |
0,61 |
0,75 |
0,99 |
8,43 |
0,002 |
|
2 |
10,2 |
1,49 |
1,47 |
0,74 |
0,74 |
1 |
8,71 |
0,0022 |
|
3 |
10,2 |
1,55 |
1,58 |
0,73 |
0,73 |
0,99 |
8,65 |
0,0025 |
|
4 |
|
|
|
|
|
|
|
|
|
среднее |
10,1 |
1,48 |
1,49 |
0,693 |
0,75 |
0,99 |
8,6 |
0,0022 |
|
Вывод:
