81. Нагружена на повторное сопротивление

Z_c= 30е ^j30° Ом. Показания амперметра и вольтметра, включённых в начале схемы: U₁=100 B, I₁=2A. Найти показания ваттметра

• P₁= 100 Вт

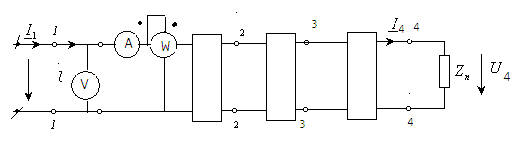

82. Цепная схема состоит из трёх звеньев, состоящих из симметричных четырёхполюсников, и нагружена на повторное сопротивление

Z_c= 30е ^j60° Ом. Показания амперметра и вольтметра, включённых в начале схемы: U₁=100 B, I₁=2A. Найти показания ваттметра

• P₁ =70 Вт

• P₁ =75 Вт

83. Цепная схема состоит из трёх звеньев, состоящих из симметричных четырёхполюсников, и нагружена на повторное сопротивление

Z_c= 30е ^j30° Ом. Показания амперметра и вольтметра, включённых в начале схемы: U₁=200 B, I₁=2A. Найти показания ваттметр

84. Цепная схема состоит из трёх звеньев, состоящих из симметричных четырёхполюсников, и нагружена на повторное сопротивление Z_c= 30е ^j60° Ом. Показания амперметра и вольтметра, включённых вначале схемы: U₁=100 B, I₁=4A. Найти показания ваттметра

• P₁=

Цепная схема состоит из трёх звеньев, состоящих из симметричных четырёхполюсников, и нагружена на повторное сопротивление Z_c= 30е ^j30° Ом. Показания амперметра и вольтметра, включённых вначале схемы: U₁=100 B, I₁=1A. Найти показания ваттметра

• P₁ =70 Вт

• P₁ =75 Вт

86 Параметры кабельной линии R₀ =1 Ом/ Км, G₀ = 0, ,ωL₀ =0 , 1/ Ом Км Определить длину волны

87Параметры кабельной линии: R₀ =1 Ом/ Км, G₀ = 0, L₀ =0 , С₀ =0.4*10^-6 Ф/Км. Определить скорость распространения волны при частоте ω=1000 1/с

88Длина волны в линии λ=60м определить коэффициент фазы

89Параметры кабельной линии R₀ =1 Ом/ Км, G₀ = 0, ωL₀ =0 , 1/ ОмКм. Определить волновое сопротивление

90Параметры кабельной линии R₀ =1 Ом/ Км, G₀ = 0, ωL₀ =0 , 1/ ОмКм. Определить затухание α

91Параметры кабельной линии R₀ =1 Ом/ Км, G₀ = 0, ωL₀ =0 , 1/ ОмКм. Определить коэффициент фазы

92Параметры телефонной линии без искаженй R₀ =5,5 Ом/ Км, G₀ = 0,5*10^-6 См/Км, L₀ =0,066 Гн/Км , Ф/Км. Определить коэффициент фазы частоте ω=5000 1/сек

93Параметры телефонной линии без искаженй R₀ =5,5 Ом/ Км, G₀ = 0,5*10^-6 См/Км, L₀ =0,066 Гн/Км , Ф/Км. Определить затухание на частоте ω=5000 1/сек

94Параметры телефонной линии без искаженй R₀ =5,5 Ом/ Км, G₀ = 0,5*10^-6 См/Км, L₀ =0,066 Гн/Км , Ф/Км. Определить волновое сопротивление на частоте ω=5000 1/сек

95Найти оригинал f(t), соответствующий операторному изображению по Лапласу:

96Найти оригинал f(t), соответствующий операторному изображению по Лапласу

97Найти оригинал f(t), соответствующий операторному изображению по Лапласу

98В цепи постоянного тока определить переходное напряжение на конденсаторе u_c.

99 В цепи постоянного тока определить переходной ток на конденсаторе i_c

100 В цепи постоянного тока определить переходной ток i.

•

128. В цепи постоянного тока определить переходноe напряжение индуктивной катушке u _L.

129. В цепи постоянного тока представленной на схеме, определить переходное напряжение u_L(t), если U=120B; R₁=10 OM; R₂=30 OM; L=0,1 Гн.

• u

130. В цепи постоянного тока представленной на схеме, определить переходной ток если U=120B; R₁=10 OM; R₂=30 OM; L=0,1 Гн.

• i= 3

131. В цепи постоянного тока представленной на схеме, определить переходной ток если U=120B; R₁=10 OM; R₂=30 OM; L=0,1 Гн.

^-100t

132. В цепи постоянного тока представленной на схеме, определить переходное напряжение, если U=120B; R₁=10 OM; R₂=30 OM; L=0,1 Гн.

133. В цепи постоянного тока представленной на схеме, определить переходной ток если U=120B; R₁=30 OM; R₂=10 OM; L=0,1 Г4 − e ^-300t A

• i = 4

134. В цепи постоянного тока представленной на схеме, определить переходное напряжение, если U=120B; R₁=30 OM; R₂=10 OM; L=0,1 Гн.

• B

135. В цепи постоянного тока представленной на схеме, определить переходной ток, если U=120B; R=40 OM; L=0,5 Гн

136. В цепи постоянного тока представленной на схеме, определить переходное напряжение u_L(t), если U=120B; R=40 OM; L=0,5 Гн

U/2e^-2R

137. В цепи постоянного тока представленной на схеме, определить переходной ток, если R₁= R₂ = R

• U или 4/2R(1+e^t/e)

•

A A

138. В цепи постоянного тока представленной на схеме, определить переходное напряжение, если R₁= R₂ = R

• 1

139. В цепи постоянного тока представленной на схеме, определить переходное напряжение u_R(t, если R₁= R₂ = R

• 3

140. В цепи постоянного тока представленной на схеме, определить переходное напряжение u_R(t), если R₁= R₂ = R

•

• 2

141. В цепи постоянного тока представленной на схеме, определить переходное напряжение u_L(t), если R₁= R₂ = R

2

142. В цепи постоянного тока представленной на схеме, определить переходной ток, если R₁= R₂ = R

• A

• 4

• A

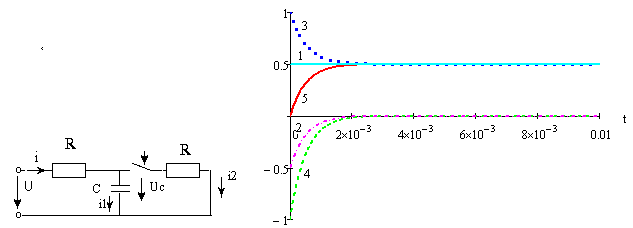

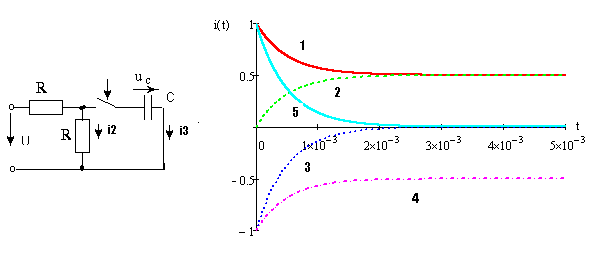

143. Для цепи постоянного тока определить, по какому закону будет изменяться ток i₂, если конденсатор перед коммутацией был заряжен до

• 5

144. Для цепи постоянного тока определить, по какому закону будет изменяться ток i₃, если конденсатор перед коммутацией был заряжен до напряжения сети. Указать верную кривую

145. Для цепи постоянного тока определить, по какому закону будет изменяться ток до разветвления, если конденсатор перед коммутацией был заряжен до напряжения сети. Указать верную кривую

5

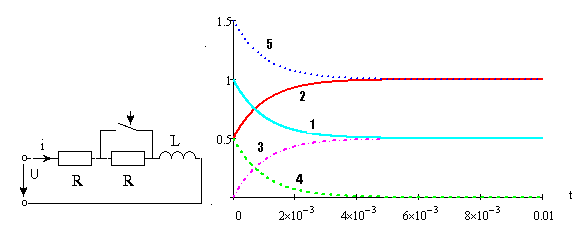

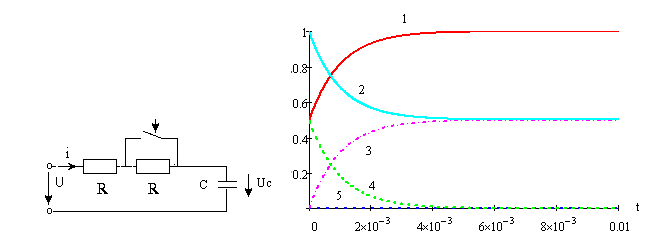

146. Задана цепь постоянного тока. По како­му закону будет изменяться ток i после замыкания рубиль­ника? Укажите верную кривую.

• 3

147. Задана цепь постоянного тока. По како­му закону будет изменяться напряжение на катушке после замыкания рубиль­ника? Укажите верную кривую.

• 4

148. Задана цепь постоянного тока. По како­му закону будет изменяться ток после замыкания рубиль­ника? Укажите верную кривую

•

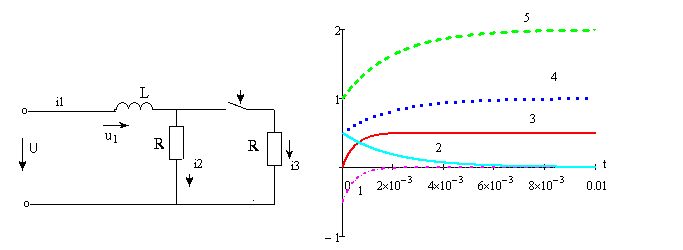

149. К входным зажимам цепи приложено постоянное напряжение Uo. По какому за­кону во времени будет изменяться ток i₂ после замыкания рубильника? Укажите верную кривую.

150. К входным зажимам цепи приложено постоянное напряжение Uo. По какому за­кону во времени бу будет изменяться ток i₁ после замыкания рубильника? Укажите верную кривую.

• 1

• 2

• 3

• 4

• 5

151. К входным зажимам цепи приложено постоянное напряжение Uo. По какому за­кону во времени будет изменяться ток i после замыкания рубильника? Укажите верную кривую

• 1

• 2

• 3

• 4

• 5

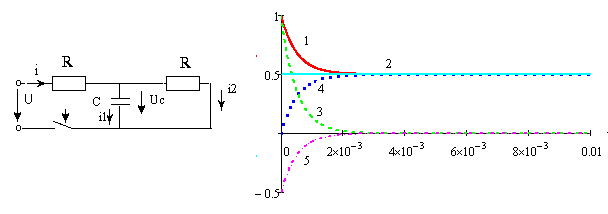

152. К входным зажимам цепи приложено постоянное напряжение Uo. По какому за­кону во времени будет изменяться ток i₁ после замыкания рубильника, если до коммута­ции конденсатор был разряжен. Указать верную кривую

• 1

• 2

• 3

• 4

• 5

153. К входным зажимам цепи приложено постоянное напряжение Uo. По какому за­кону во времени будет изменяться ток i2 после замыкания рубильника, если до коммута­ции конденсатор был разряжен. Указать верную кривую

4

154. К входным зажимам цепи приложено постоянное напряжение Uo. По какому за­кону во времени будет изменяться ток i после замыкания рубильника, если до коммута­ции конденсатор был разряжен. Указать верную кривую

1

155. Задана цепь постоянного тока. По како­му закону будет изменяться ток i₁ после замыкания рубиль­ника? Укажите верную кривую

5

156. Задана цепь постоянного тока. По како­му закону будет изменяться ток i₂ после замыкания рубиль­ника? Укажите верную кривую

• 4

157. Определите сопротивление согласования Z1c указанного ниже четырё

11.87

157. Определите сопротивление согласования Z2c указанного ниже четырёхполюсника

8.41e^22.67…

159. Найти повторное сопротивление четырёхполюсника

14.95e^…

160. Найти коэффициент передачи четырёхполюсника по напряжению

0.5-j0.5

161. Найти коэффициент передачи четырёхполюсника по напряжению

0.5-j0.5

162. Найти коэффициент передачи четырёхполюсника по напряжению

• b eskone4

163. Найти коэффициент передачи четырёхполюсника по напряжению

• 0.5-j0.5

164. Найти повторное сопротивление четырёхполюсника

• 14.95 …

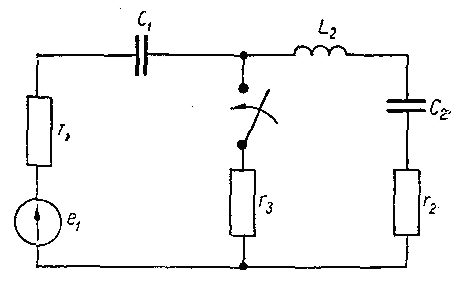

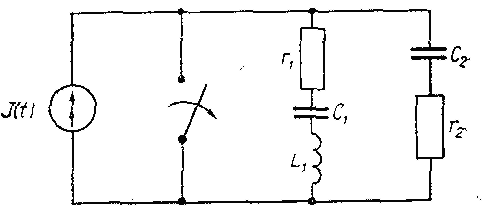

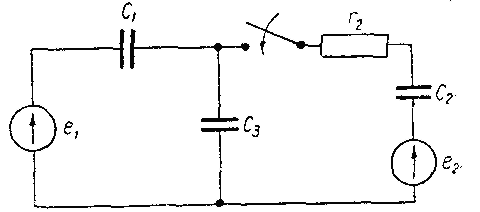

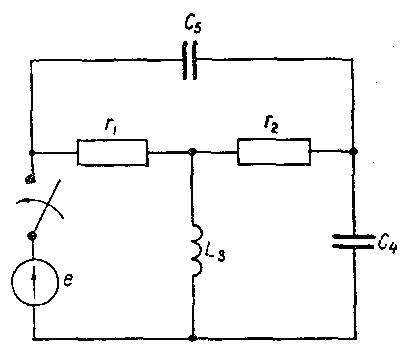

165. Определить степень т характеристического урав­нения, описывающего свободный процесс в электрической це­пи, изображенной на схемеm=3

• 2

166. Определить степень т характеристического урав­нения, описывающего свободный процесс в электрической це­пи, изображенной на схеме

• 1

167. Определить степень т характеристического урав­нения, описывающего свободный процесс в электрической це­пи, изображенной на схеме

• 3

168. Определить степень т характеристического урав­нения, описывающего свободный процесс в электрической це­пи, изображенной на схеме

1

169. Определить степень т характеристического урав­нения, описывающего свободный процесс в электрической це­пи, изображенной на схеме

170. Определить степень т характеристического урав­нения, описывающего свободный процесс в электрической це­пи, изображенной на схеме

2
