55. Линия без потерь разомкнута на конце и имеет волновое сопротивление Zc. Определить наименьшую длину при которой её входное сопротивление будет равно (-Zc)

56. Линия без потерь зaмкнута на конце и имеет волновое сопротивление Zc. Определить наименьшую длину при которой её входное сопротивление будет равно (Zc)

57. В каких линиях, и при каких условиях в линии возникают стоячие волны?

58. Определить входное сопротивление линии без потерь, в режиме согласованной нагрузки если длина линии l=25 М, длина волны λ=100 М, волновое сопротивление линии Z=400 Ом

59. Определить коэффициент отражения волны напряжения в конце линии, если в конце линии включена нагрузка сопротивлением Z₂ = 0.5Z_c

60. Линия с коэффициентом затухания α=0,025 1/кМ работает в режиме согласованной нагрузки. Длина Длина линии l =20 кМ. Определить к.п.д. линии η

61. Определить коэффициент отражения волны напряжения в конце линии, если в конце линии включена нагрузка сопротивлением Z₂ = 0.25Z_c

62. Определить коэффициент отражения волны напряжения в конце линии, если в конце линии включена нагрузка сопротивлением Z₂ = 1.25Z_c

63. Определить коэффициент отражения волны напряжения в конце линии, если в конце линии включена нагрузка сопротивлением Z₂ = 0.75Z_c

64. Определить коэффициент отражения волны тока в конце линии, если в конце линии включена нагрузка сопротивлением Z₂ = Z_c

65. Определить коэффициент отражения волны тока в конце линии, если в конце линии включена нагрузка сопротивлением Z₂ = 0,5Z_c

66. Определить коэффициент отражения волны тока в конце линии, если в конце линии включена нагрузка сопротивлением Z₂ = 0,25 Z_c

67. Определить коэффициент отражения волны тока в конце линии, если в конце линии включена нагрузка сопротивлением Z₂ = 1,25 Z_c

68. Определить коэффициент отражения волны тока в конце линии, если в конце линии включена нагрузка сопротивлением Z₂ =0,75 Z_c

69. Цепная схема состоит из четырёх звеньев, состоящих из симметричных четырёхполюсников с мерой передачи g=0.5-j30°. Определить начальную фазу входного напряжения, если она нагружена на повторное сопротивление, напряжение на котором имеет начальную фазу +70°

70. Цепная схема состоит из шести звеньев, состоящих из симметричных четырёхполюсников, и нагружена на волновое сопротивление Z_c= 10е ^j30° Ом, при этом ток на выходе первого звена равен 8А, а напряжение на входе последнего звена 40B. Определить затухание одного звена

71. Цепная схема состоит из четырёх звеньев, состоящих из симметричных четырёхполюсников, и нагружена на волновое сопротивление Z_c= 10е ^j30° Ом, при этом ток на выходе первого звена равен 8А, а напряжение на входе последнего звена40B. Определить затухание одного звена

72. Цепная схема состоит из двух звеньев, состоящих из симметричных четырёхполюсников, и нагружена на волновое сопротивление Z_c= 10е ^j30° Ом, при этом ток на выходе первого звена равен 8А, а напряжение на выходе последнего звена40B. Определить затухание одного звена

73. Цепная схема состоит из десяти звеньев, состоящих из симметричных четырёхполюсников, и нагружена на волновое сопротивление Z_c= 10е ^j30° Ом, при этом ток на выходе первого звена равен 8А, а напряжение на входе последнего звена40B. Определить затухание одного звена

74. Цепная схема состоит из трёх звеньев, состоящих из симметричных четырёхполюсников, и нагружена на волновое сопротивление Z_c= 10е ^j30° Ом, при этом ток на выходе первого звена равен 8А, а напряжение на входе последнего звена40B. Определить затухание одного звена

75. Затухание одного звена однородной симметричной цепи равно 0,1 Нп. Схема нагружена на повторное сопротивление и состоит из пяти звеньев. Чему равна мощность, выделяющаяся на нагрузке, если мощность , поступающая на вход системы составляет 130 Вт

• Задача не имеет решения

76. Цепная схема состоит из трёх звеньев, состоящих из симметричных четырёхполюсников, и нагружена на волновое сопротивление Z_c= 30е ^j30° Ом. Мгновенное значение напряжения на входе u= 150 sin(ωt-15°) определить комплекс тока на входе

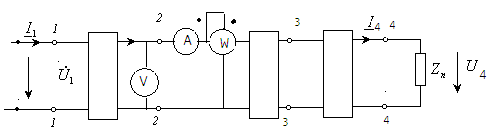

77. Цепная схема нагружена на повторное сопротивление Z активно-индуктивного характера. Известны показания приборов, подключённых между первым и вторым звеном P₂=500 Вт , U₂ =100 B, I2=10 A. Определить повторное сопротивление

78. Ц епная схема нагружена на повторное сопротивление Z активно-индуктивного характера. Известны показания приборов, подключённых между первым и вторым звеном. P₂=500 Вт , U₂ =100 B, I2=5,774 A. Определить повторное сопротивление

• _Z U₂ =100 B, I2=10 A. Определить повторное сопротивление

• Z =10e ^j60°

79. Цепная схема нагружена на повторное сопротивление Z активно-ёмкостного характера. Известны показания приборов, подключённых между первым и вторым звеном. P₂=500 Вт , U₂ =100 B, I2=10 A. Определить повторное сопротивление

• Z =10e ^j60°

• Z =10e ^{– j60°}

80. Цепная схема нагружена на повторное сопротивление Z активно-ёмкостного характера. Известны показания приборов, подключённых между первым и вторым звеном. P₂=1000 Вт , U₂ =200 B, I2=10 A. Определить повторное сопротивление

Цепная схема
