(Із великорозмірних збірних залізобетонних елементів)
Конструкція сходів.
Сходи запроектовані із великорозмірних елементів - збірних залізобетонних маршів та площадок.
Сходова клітка розмірами в осях………(А – Б -6000мм, 3 -4 2700мм). Товщина стін сходової клітки: зовнішніх………………(300, 350, 400)мм, прив'язка…..(100мм чи нульова); внутрішніх….(160)мм, прив'язка .... (осьова можлива інша). Висота поверху……м(2,80м можлива інша).
Розрахунок розмірів збірних залізобетонних елементів сходів.
а) Для маршів з фризовими східцями
1. Знаходимо висоту одного маршу :
Нм=
;
Нпов
– висота поверху
2. Знаходимо кількість присхідців в одному марші.
Приймаємо розмір східця: присхідець - 150мм, проступ - 300мм
n=
- для маршів з фризовими східцями;
3. Знаходимо кількість проступів в одному марші.
Для маршів з фризовими східцями - кількість проступів = n - 1
4. Знаходимо горизонтальну проекцію одного маршу - а
а = 300 (n - 1) - для маршів з фризовими східцями
5. Знаходимо довжину сходової клітки в чистоті - А.
А = а + l1 +l2 l1 та l2 – ширина поверхової та міжповерхової площадок
Ширина сходових площадок приймається типова по каталогу, але можливі варіанти коли виникає потреба улаштовувати монолітні ділянки по довжині сходової клітки їх ширина - l3 .
Тоді А = а + l1 +l2 + l3
6. Знаходимо ширину сходової клітки в чистоті – В
В = 2в + К
в - ширина сходового маршу; К - проміжок між маршами не менше 100мм.
7. Приймаємо: типовий сходовий марш шириною………..мм., довжина горизонтальної проекції..…мм., і типову сходову площадку шириною ....мм., довжиною……мм.
б) Для маршів без фризових східців
1. Знаходимо висоту одного маршу :
Нм= ; Нпов – висота поверху
2. Знаходимо кількість присхідців в одному марші
Приймаємо розмір східця: присхідець - 150мм, проступ - 300мм
n= -1 - для маршів без фризових східців; так як верхній присхідець
утворює сходова площадка.
3. Знаходимо кількість проступів в одному марші.
Для маршів без фризових східців кількість проступів = n
4. Знаходимо горизонтальну проекцію одного маршу - а
а = 300 × n - для маршів без фризових східців
5. Знаходимо довжину сходової клітки в чистоті - А.
А = а + l1 +l2 l1 та l2 – ширина поверхової та міжповерхової площадок
Ширина сходових площадок приймається типова по каталогу, але можливі варіанти коли виникає потреба улаштовувати монолітні ділянки по довжині сходової клітки їх ширина - l3 .
Тоді А = а + l1 +l2 + l3
6. Знаходимо ширину сходової клітки в чистоті – В
В = 2в + К
в - ширина сходового маршу; К - проміжок між маршами не менше 100мм.
7. Приймаємо: типовий сходовий марш шириною………..мм., довжина горизонтальної проекції..…мм., і типову сходову площадку шириною ....мм., довжиною……мм.

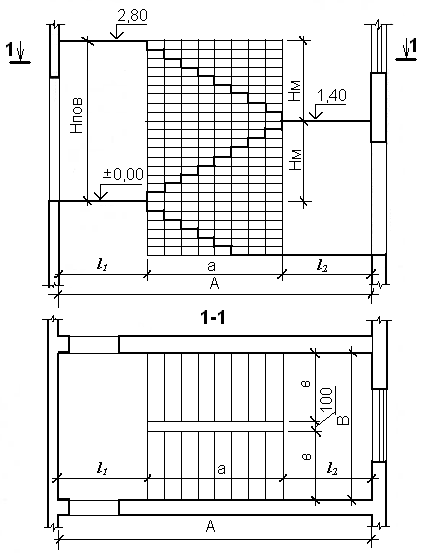

Рис.8. Схема розбивки сходів.
Приклад розрахунку елементів сходів.
Визначити розміри елементів двомаршових сходів житлового будинку, якщо висота повершу дорівнює 2,80м, розміри сходової клітки в осях А – Б – 6,00м, а в осях - 3 – 4 – 3,00м. Товщина стін сходової клітки: зовнішніх 350мм, прив'язка 100мм ; внутрішніх 160мм, прив'язка осьова тобто – 80мм. Сходові марші без фризових сходинок.
1. Знаходимо висоту одного маршу :
Нм= ; Нпов=2800мм – висота поверху
Нм=
=1400мм;
2. Знаходимо кількість присхідців в одному марші
Приймаємо розмір східця :
Так
як
=9,33333
– не ділиться націло, то приймаємо
присхідець висотою – 156мм
=8,97≈9присхідців.
Отже приймаємо присхідець - 156мм, проступ - 300мм
n=
-1=
-1=8
присхідців - для
маршів без фризових східців; так як
верхній присхідець утворює
сходова площадка
3. Знаходимо кількість проступів в одному марші.
Для маршів без фризових східців:
кількість проступів = n =8.
4. Знаходимо горизонтальну проекцію одного маршу - а
а = 300 × n = 300 × 8=2400мм - для маршів без фризових східців;
5. Знаходимо довжину сходової клітки в чистоті - А.
А = а + l1 +l2
l1 та l2 – ширина поверхової та міжповерхової площадок
Ширина сходових площадок приймається типова по каталогу, але можливі варіанти коли виникає потреба улаштовувати монолітні ділянки по довжині сходової клітки їх ширина - l3 .
Тоді А = а + l1 +l2 + l3
6000мм – довжина сходової клітки в осях А-Б;
100мм – прив’язка зовнішньої стіни;
80мм - прив’язка внутрішньої стіни;
6000-100-80=5820мм=А –довжина сходової клітки в чистоті.
По каталогу підбираємо розміри сходових маршів та площадок.
Приймаємо:
- горизонтальна проекція маршу а = 2400мм;
- ширина площадок - l1=1800мм, l2=1500мм.
А=2400+1800+1500=5700мм.
Отже виникає потреба влаштування монолітної ділянки шириною
l3 = 5820-5700=120мм. (Можлива заробка зазорів між поздовжніми стінами та площадками шириною до 60мм бетоном на дрібному заповнювачі)
