Внутрішні стіни.
Внутрішні стінові панелі з важкого бетону товщиною .... мм.
Стики внутрішніх стін
Горизонтальні стики - платформеного типу, Плити перекриття опираються на половину товщини стінових панелей, при цьому зусилля з верхньої стінової панелі на нижню передаються через опорні частини панелей перекриттів. Шви між панелями та плитами виконують на розчині.
Вертикальні стики - це колодязі, утворені ребрами примикаючих панелей, які заповнюють монолітним бетоном.
З'єднання внутрішніх стінових панелей виконують за допомогою зварювання стальних накладок до закладних деталей у панелях у місцях примикання.
Кухні та санвузли вентилюються через спеціальні вентблоки висотою …….., що дорівнює висоті поверху, товщиною ………мм., шириною ………мм.
Установлюють їх на бетонну підготовку підлоги підвалу, стикують між собою на цементно-піщаному розчині товщиною 20 мм. Відводять на горище і через збірну витяжну трубу відводять повітря в атмосферу.
Зовнішні стіни, відповідно з вимогами ДБН В.2.6-31:2006 «Теплова ізоляція будівель», утеплюються ………………………………………………… (із зовнішньої сторони, в середині стіни чи з внутрішньої сторони, мінераловатними плитами чи пінополістиролом, можливі інші теплоізоляційні матеріали)
Зовнішня панельна стіна, товщиною ……..мм, виконується із ………………..(легкобетонних одношарових панелей, тришарових панелей, шаруватих панелей або шаруватих панелей з зовнішнім екраном із листових або інших матеріалів)
Товщина зовнішніх стін приймається відповідно з теплотехнічним розрахунком.
Можливі декілька варіантів конструктивного рішення зовнішньої стіни.
Виконати ескіз конструктивного рішення зовнішньої стіни, вказати матеріал теплоізоляційного шару та штукатурки. Після цього виконати теплотехнічний розрахунок зовнішньої стіни, використовуючи комп’ютерну програму «Теремок», за якою визначити товщину теплоізоляційного шару і це дає змогу визначити товщину зовнішньої стіни.
Звіт теплотехнічного розрахунку підшити в пояснювальну записку.
Приклади конструктивного рішення зовнішньої стіни та зразок теплотехнічного розрахунку.

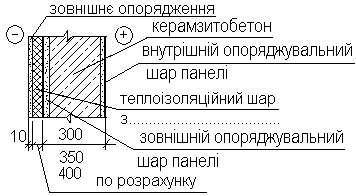

Рис.7. Конструктивне рішення одношарової керамзитобетонної панельної стіни з утепленням із зовнішньої сторони
Варіант №1
Отчёт
Теплотехнический расчёт ограждающей конструкции выполнен
по СНиП 23-02-2003 «Тепловая защита зданий», СП 23-101-2004 «Проектирование тепловой защиты зданий»,
СНиП 23-01-99* «Строительная климатология», в программе ТеРеМОК 0.8.5 / 0118 © 2005—2013 Дмитрий Чигинский.
Определить требуемую толщину слоя в конструкции Наружной стены в Жилом здании, школе, гостинице или общежитии, расположенном в городе Киев (зона влажности — Нормальная).
Расчетная температурой наружного воздуха в холодный период года, t_ext = -22 °С;
Расчетная средняя температура внутреннего воздуха здания, t_int = 20 °С;
Средняя температура наружного воздуха отопительного периода, t_ht = -0.6 °С;
Продолжительность отопительного периода, z_ht = 176 сут.;
Нормальный влажностный режим помещения и условия эксплуатации ограждающих конструкций — Б.
Коэффициент, учитывающий зависимость положения наружной поверхности ограждающих конструкций по отношению к наружному воздуху, n = 1;
Коэффициент теплоотдачи наружной поверхности ограждающей конструкции, α_ext = 23 Вт/(м²·°С);
Коэффициент теплоотдачи внутренней поверхности ограждающей конструкции, α_int = 8.7 Вт/(м²·°С);
Нормируемый температурный перепад, Δt_n = 4 °С;
Нормируемое значение сопротивления теплопередаче, R_req = 2.669 м²·°С/Вт;
№ Наименование, плотность λ, Вт/(м·ºC) t, мм
1 Керамзитобетон на перлитовом песке, 1000 кг/м³ 0.41 350
2 Плиты мягкие, полужесткие и жесткие минераловатные на синтетическом и битумном связующих (ГОСТ 9573, ГОСТ 10140, ГОСТ 22950), 200 кг/м³ 0.08 0
3 Раствор цементно-песчаный, 1800 кг/м³ 0.93 10
Толщина искомого слоя, t = 132 мм;
Суммарная толщина конструкции, ∑t = 492 мм;
Расчёт выполнен 27 июня 2013 года.
Варіант №2
Отчёт
Теплотехнический расчёт ограждающей конструкции выполнен
по СНиП 23-02-2003 «Тепловая защита зданий», СП 23-101-2004 «Проектирование тепловой защиты зданий»,
СНиП 23-01-99* «Строительная климатология», в программе ТеРеМОК 0.8.5 / 0118 © 2005—2013 Дмитрий Чигинский.
Определить требуемую толщину слоя в конструкции Наружной стены в Жилом здании, школе, гостинице или общежитии, расположенном в городе Чернигов (зона влажности — Нормальная).
Расчетная температурой наружного воздуха в холодный период года, t_ext = -23 °С;
Расчетная средняя температура внутреннего воздуха здания, t_int = 20 °С;
Средняя температура наружного воздуха отопительного периода, t_ht = -1.4 °С;
Продолжительность отопительного периода, z_ht = 185 сут.;
Нормальный влажностный режим помещения и условия эксплуатации ограждающих конструкций — Б.
Коэффициент, учитывающий зависимость положения наружной поверхности ограждающих конструкций по отношению к наружному воздуху, n = 1;
Коэффициент теплоотдачи наружной поверхности ограждающей конструкции, α_ext = 23 Вт/(м²·°С);
Коэффициент теплоотдачи внутренней поверхности ограждающей конструкции, α_int = 8.7 Вт/(м²·°С);
Нормируемый температурный перепад, Δt_n = 4 °С;
Нормируемое значение сопротивления теплопередаче, R_req = 2.786 м²·°С/Вт;
№ Наименование, плотность λ, Вт/(м·ºC) t, мм
1 Керамзитобетон на керамзитовом песке и керамзитопенобетон, 1200 кг/м³ 0.52 350
2 Плиты мягкие, полужесткие и жесткие минераловатные на синтетическом и битумном связующих (ГОСТ 9573, ГОСТ 10140, ГОСТ 22950), 250 кг/м³ 0.085 0
3 Раствор цементно-песчаный, 1800 кг/м³ 0.93 10
Толщина искомого слоя, t = 165 мм;
Суммарная толщина конструкции, ∑t = 525 мм;
Расчёт выполнен 2 июля 2013 года.
Перекриття
(шрифт № 5)
Варіант №1
Перекриття з великорозмірних суцільних плоских панелей розміром на кімнату. Опираються вони на несучі стіни по ………………………………..(всіх чотирьох сторонах (по контуру) або по трьох сторонах).
Глибина обпирання :
- на зовнішні стіни ……… мм.
- на внутрішні ……….мм.
Товщина панелей …… (120, 160мм.) Марка панелей ……..по серії ……..
Анкеряться панелі між собою зварюванням, розташованих на бокових гранях арматурних випусків. З зовнішніми стінами плити перекриття кріпляться за допомогою зварювання арматурних випусків плит з монтажними петлями стінових панелей. Замонолічуються шви цементно-піщаним розчином марки не нижче 150.
Варіант №2
Перекриття запроектовано із збірних залізобетонних багатопустотних панелей перекриття.
Марки панелей …….... по серії………………..
Розміри панелей : висота 220мм. Довжина.......мм. Ширина……….мм.
Панелі перекриття опираються на………...(поздовжні, поперечні) несучі стіни короткими своїми сторонами на глибину…..мм. Величина монолітних ділянок в перекритті……….мм. (якщо такі є) Улаштовують їх з бетону класу …... з установкою арматурних каркасів.
Шви між панелями заповнюють цементно-піщаним розчином …….. (марки не менше 150). Панелі міжповерхового перекриття анкеряться між собою прямими анкерами Ø12 А400С, які приварюють до монтажних петель через одну панель. З зовнішніми стінами – прямими анкерами Ø12 А400С, які приварюють до монтажних петель плит перекриття та до закладних деталей стінових панелей. Після установки анкери покривають 30мм шаром цементного розчину, для захисту від корозії.
Сходи
(шрифт № 5)
Варіант 1.
