Експлікація підлог

Номер приміщення	Тип підло- ги	Схема підлоги або, тип підлоги за серією	Дані елементів підлоги (назва, товщина, основа тощо), мм	Площа, М2
1, 2	1		Штучний паркет - 15 Прошарок з швидкотвердію-чої мастики - 1 Розчин, що сам вирівнюється “Ceresit” CN72 - 5 Стяжка з цем. піщаного роз-чину М150 - 28 Руберойд підкладочний - 1 Звукоізоляція: STROPROCK γ=164кг/м3 λ=0,041Вт/мК - 30 З.б. плита перекриття - 220	78
5, 6	2		Керамічна плитка -8 Клеячий розчин “Ceresit” СМ11 - 5 Розчин для заповнення швів СЕ33 Стяжка з цем. піщаного роз-чину М150 - 35 Руберойд підкладочний - 1 Звукоізоляція: STROPROCK γ=164кг/м3 λ=0,041Вт/мК - 30 З.б. плита перекриття - 220	21
Вказати всі типи підлог запроектовані в будівлі – в житлових кімнатах, коридорах, кухнях, санвузлах, в підвалі і т.д.

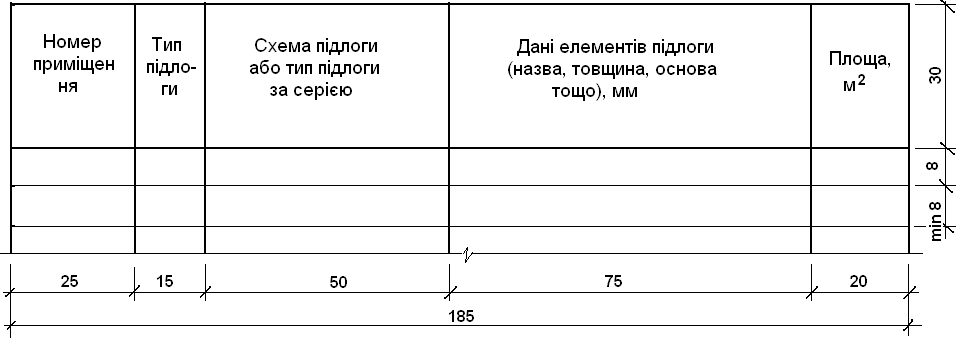

Експлікація підлог

Вікна . Двері

(шрифт № 5)

Варіант 1.

Віконні прорізи в стінах заповнюються дерев’яними віконними блоками з спареними (чи роздільними ) рамами марок ….... по серії …... Засклення вікон - ……(подвійне чи потрійне).

Розміри прорізів в стінах……..мм.

Установка віконних блоків в прорізах і їх закріплення забезпечується дюбелями зверху та з низу з кожного боку прорізу. Перед установкою віконна коробка оброблюється антисептиками та обгортається двома шарами руберойду. Щілини між коробкою та стіною заповнюються монтажною піною.

Варіант 2.

Запроектовано металопластикові вікна індивідуального виготовлення……. Засклення вікон - ……(подвійне чи потрійне).

Розміри віконних блоків -………………

До стін віконні коробки закріпити ………………(анкерами в металевій гільзі діаметром 8 – 10мм. чи монтажними шурупами).

(Анкерами закріплюють коробки в бетон, в суцільні цегляні стіни, газобетон, натуральний камінь. Монтажні шурупи застосовують при монтажі в легкий бетон, дерево, керамічну цеглу та блок з вертикальними порожнинами)

Спочатку монтажні пластини закріплюють до тильного боку коробки до встановлення в проріз, а після встановлення фіксують до стіни шурупами, що закручують у дюбелі.

Мінімальна допустима глибина заглиблення в стіну - ЗО мм.

Анкери (чи монтажні шурупи) закріплюють віконні коробки з інтервалом не більшим за 700 мм.

Заробити зазори між стіною та віконною коробкою …………………. (поліуретановою піною або пастоподібними ущільнювачами на основі силікону, акрилу, поліуретану, бутилену).

Дверні блоки щитової конструкції по серії ……..

Марки дверних блоків :

- вхідні двері ………..

- в квартири і кімнати ………

- в санвузлах ……….

- в кухні ………………..

Розміри дверних прорізів в стінах …………………..

Кріпляться дверні блоки в прорізах дюбелями в трьох точках з кожного боку прорізу. Перед установкою дверна коробка оброблюється антисептиками та обгортається двома шарами руберойду. Зазори між коробкою та стіною заповнюються монтажною піною (можливий варіант – зазори проконопачують клоччям і зачеканюють цементно-піщаним розчином).

Специфікацію віконних і дверних заповнень дивись ст. 43. табл. 5.

Покриття

(шрифт № 5)

Покриття запроектовано ………….. (горищне чи суміщене).

Варіант 1.

Дах вентильований з ………………….. (горищний, з напівпрохідним або мікро горищем). Горище холодне. (можливе рішення з теплим горищем). Висота горища максимальна ……… мм., мінімальна ………..мм.

По горищному перекриттю улаштовується:

- пароізоляція, обклеювальна з одного шару руберойду на бітумній мастиці (поліетиленова плівка, ………).

- шар утеплювача з (пінобетону, керамзитобетону, шлакобетону та ін.) товщиною …. мм. прийнято конструктивно.

- стяжка виконується з шару цементно-піщаного розчину …….мм.

Покриття із збірних залізобетонних ребристих плит покриття (чи інших) марок …….., по серії ……….

Плити покриття несучими ребрами спираються на зовнішні та внутрішні …………. (поздовжні чи поперечні) стіни (Або на спеціальні стіни горища марок ……по серії....). Опираються ………… (по контуру, або по двом коротким сторонам.)

Анкеровка панелей покриття: хрестовими анкерами Ø12А400С по внутрішній осі до монтажних петель через шов, по зовнішнім осям — між собою та з зовнішніми стінами прямими анкерами Ø12 А400С привареними до монтажних петель.

Якщо запроектовано тепле горище навести його конструктивне рішення.

Варіант 2.

Дах горищний по приставним (чи висячим ) кроквам з …………………… (з дощок чи брусу). Для виготовлення несучих елементів даху повинні застосовуватись пиломатеріали хвойних порід. Деревина повинна бути не нижче 2-го сорту.

Елементи крокв з’єднуються між собою ……………….. (на врубках, за допомогою дощатих накладок і т.п.)

Мауерлат установлюється на висоті не менше 400 мм. від горищного перекриття, для профілактичного огляду та ремонту крокв. Між стіною та мауерлатом прокласти шар руберойду. Нижні кінці крокв, за допомогою скрутки з дроту, кріпляться до металевого штиря вбитого в зовнішню стіну.

Лати виконуються з брусків перерізом 50 х 50 мм., (… з необрізної дошки товщиною – 32мм) їх прибивають цвяхами до крокв. Крок брусків лат …...мм.

Елементи крокв дивись - специфікацію елементів крокв ст. 45. Табл. 7.

Покрівля

(шрифт № 5)

Варіант 1.

Рулонна покрівля з 4-х шарів руберойду на бітумній мастиці, наклеєна по цементно-піщаній стяжці товщиною - 10-15 мм. Основа під покрівлю - ребристі (чи плоскі) плити покриття.

Схил скатів покрівлі

Для захисту покрівлі від сонячної радіації і механічних пошкоджень вона покривається зверху захисним шаром гравію, наполовину втопленого в бітумну мастику. В місцях примикання рулонної покрівлі її посилюють трьома шарами руберойду, які плавно обриваються перекриваючи один одного на ….. (150, 100) мм. Вони заводяться на вертикальні стіни на висоту 250 мм. і кріпляться дюбелями з кроком 600 мм. через сталеву полосу - 40х4мм і закривають фартухом з оцинкованої сталі. Потім зверху замазати герметизуючою мастикою.

Варіант 2.

Покрівля - з азбестоцементних хвилястих листів розміром ……..……(звичайного профілю - 1,2х0,68м і товщиною 5,5мм, або посиленого профілю – 0,99х1,75 товщиною -8мм).

Схил скатів покрівлі ………(19⁰ - 30⁰). Лати виконані з розрідженого настилу з необрізних дощок товщиною - ……. (30 – 50мм, чи з брусків перерізом 50х50мм з кроком 370 – 530мм). Листи установлюють з напуском вздовж скату на 100мм., а в перпендикулярному до нього напрямку - на півхвилі. Кріплять листи до лат цвяхами з оцинкованої сталі з прокладкою шайби з руберойду. Гребінь даху і ребра покривається спеціальними шаблонами, а розжолобки оцинкованою сталлю.

Варіант 3.

Покрівля з металочерепиці. По кроквам влаштовується гідробар’єр з плівки – ……………….. (Гідробарєр Д96 Си).

Для лат застосовуються бруски з перерізом ……… (50х50, 30х50, 30х100мм), які прибиті до крокв з кроком - ……. (350мм)

На лати вкладається металочерепиця, яка кріпиться самонарізними шурупами 4,8х38 з ущільнюючою шайбою. Шурупи загвинчують в прогин хвилі профілю під поперечну канавку перпендикулярно до лат.

Для того щоб покрити зверху гребінь, ребра, (улаштувати єндови) застосовують спеціальні елементи.

Часто застосовуються інші види покрівельних матеріалів –євроруберойд, єврошифер (ондулін), бітумна черепиця, металеві листи, профільовані металеві листи, та інші матеріали. Описати конструктивне рішення запроектованої покрівлі.

Водовідведення з поверхні даху

(шрифт № 5)

Варіант 1.

Для плоских(з похилом 2 – 3%) положистих (з похилом від 4 до 15%) покрівель, огороджених по периметру парапетом.

Водовідвід внутрішній організований. Водоприймальні лійки робляться з такою прив'язкою до координаційних осей :

- …….мм. до поздовжніх

- мм. до поперечних

Кількість лійок …. шт. Площа водозбору на одну лійку ………. м². (Площу покрівлі поділити на кількість лійок.)

Основний похил схилів даху …..%, додаткові похили в конвертах …….%

Водостічні стояки в будівлі розташовані в сходових клітках і відводять дощову воду ……………….. (в міську каналізацію).

Варіант 2.

Для скатних покрівель (з похилом від 15% і більше).

А).

Водовідвід зовнішній не організований. (Допускається в будівлях висотою до двох поверхів та в будівлях з висотою карнизу до 10м за умови відсутності біля будинку тротуарів).

Б)

В будівлі запроектовано зовнішнє організоване водовідведення. Його утворює водостічна система виконана з ……………. (за матеріалом виготовлення зовнішні водостоки бувають: металеві - з оцинкованої сталі; оцинкованої сталі з полімерним покриттям, пластикові - виготовляються з

непластифікованого полівінілхлориду з додаванням термічних і ультрафіолетових стабілізаторів).

До складу водостічної системи входять горизонтальні настінні жолоби (такі жолоби зустрічаються в будинках, з покрівлею з азбестоцементних хвилястих листів, або з покрівельної сталі), або підвісні ринви, вертикальні водостічні труби і водоприймальні лійки (зливоприймачі), безпосередньо через які вертикальні елементи водостічної системи з'єднуються з горизонтальними.

а). Горизонтальні настінні жолоби влаштовують з листової оцинкованої сталі на звисах покрівлі. Прикріплюють їх одним кінцем до опалубки карнизного звису, іншим, вигнутим у формі овалу, - до спеціальних крюків, які прибивають до лат на відстані 70см один від одного. Висоту борту жолоба слід приймати рівною не менше 10 - 15 см, а ухил жолоба в сторону водостічних труб 4 - 5%. Розташовують жолоба з відступом від краю звису не менш ніж на 12 - 15 см біля водоприймальної лійки і не більше ніж на 55 см у верхній його частині.

б). Підвісні ринви (оцинкованої сталі; оцинкованої сталі з полімерним покриттям, пластикові – полівінілхлорид ПВХ) – кріплять до карнизу за допомогою кронштейнів, які ставляться через 0,5м. Повздовжній ухил ринв – 2%.

Водоприймальні лійки (зливоприймачі), розміщуються по кутах будівлі, а також уздовж стін на відстані одна від одної ……..м. (В межах 12 - 20 м. На 1 лійку допустима площа водозбору - не більше 100м² площі даху. При складних покрівлях виникає потреба встановлення водоприймальних лійок в кожному місці водозбору, тобто у місцях з'єднань скатів даху).

Водостічні зовнішні труби з’єднуються з водоприймальними лійками. Труби до карнизу та стін кріпити хомутами на відстані …….м, (1200 – 3000мм в залежності від матеріалу водостічної системи). Водостічні труби не доходять до вимощення на ……. (300 – 400мм).

Вода з труб відводиться …………………… (по жолобах, що влаштовуються в тротуарі, в підземну зливову каналізацію або скидається на тротуар).

З метою освітлення горищ і їх провітрювання робляться слухові вікна. Кількість їх прийнято ………….. шт.

Огорожа даху висотою …. мм. (не менше 600мм) із сталевої арматури. Стояки ………….. (Ø20 А400С), поручні ………. (Ø 14 А400С).

Оздоблення будівлі

(шрифт № 5)

Зовнішнє оздоблення стін будівлі

Варіант 1. Штукатурка вапняно-цементним розчином марки 25 і фарбування ………………. (силікатними, акриловими , вапняними та інше) фарбами.

Варіант 2. Штукатурка декоративним розчином ……………..

Оздоблення цоколю - ……………………. (штукатурка, облицювання керамічною плиткою чи плитами з природного або штучного каменю) .

Внутрішнє оздоблення будівлі

Стелі в приміщеннях -

а) готуються під фарбування та фарбуються …………………… (водоемульсійними, чи іншим, фарбами)

б) готуються під обклеювання шпалерами та обклеюються шпалерами.

Можливі інші варіанти

Стіни в кімнатах, спальнях, коридорах готуються …………………….. (під фарбування чи під обклеювання шпалерами) та ………………. (обклеюються шпалерами, можливо фарбуються водоемульсійними, чи іншим, фарбами).

В кухні стіни, в місці установки обладнання, (можливо всі стіни) облицьовуються керамічною плиткою на висоту ………м (1,8м, або на всю висоту приміщення). Решта стін кухні …………. - (обклеюються шпалерами, можливо фарбуються водоемульсійними, чи іншим, фарбами).

Інженерне обладнання

(шрифт № 5)

Водопостачання - господарчо - питне від міської мережі.

Каналізація - господарча в міську мережу

Опалення - центральне водяне, від зовнішньої мережі.

Вентиляція – припливно - витяжна природна .

Електрозабезпечення - від зовнішньої трансформаторної підстанції напругою 330/220 В

Слабкострумове устаткування - радіо, телефон, телеантена .

• Ліфт пасажирський Q = кг.

• Сміттєпровід побутовий. Діаметр стовбуру 400 мм. Матеріал - азбестоцементні труби (чи пластмасові)

• Сміттєзбірна камера знаходиться на 1-му поверсі, обладнана водопроводом і каналізацією. Похил підлоги 3% . Вхід в камеру самостійний і ізольований від входу в будівлю.

Ліфт пасажирський, сміттєпровід побутовий – при їх наявності в будівлі.

Таблиця 5.
