МІНІСТЕРСТВО АГРАРНОЇ ПОЛІТИКИ ТА ПРОДОВОЛЬСТВА УКРАЇНИ
ОСТЕРСЬКИИ КОЛЕДЖ БУДІВНИЦТВА ТА ДИЗАЙНУ
БУДІВЕЛЬНІ КОНСТРУКЦІЇ
МЕТОДИЧНІ РЕКОМЕНДАЦІЇ
ПО СКЛАДАННЮ
ПОЯСНЮВАЛЬНОЇ ЗАПИСКИ
ДО КУРСОВОГО ПРОЕКТУ
"ЦИВІЛЬНА БУДІВЛЯ"
"ВЕЛИКОПАНЕЛЬНІ БУДІВЛІ"
2013
Укладач: Садова Ніна Сергіївна. – викладач
спецдисциплін, спеціаліст вищої категорії.
Рецензент Чепурна Валентина Борисівна - викладач
спецдисциплін, спеціаліст вищої категорії.
Методичні рекомендації призначений для студентів технікумів і коледжів спеціальності 5.06010101 «Будівництво та експлуатація будівель і споруд» та різних спеціалізацій будівельного напрямку.
В даній роботі викладені: методичні вказівки до виконання пояснювальної записки курсового проекту «Цивільна будівля» та пояснювальної записки до архітектурно – конструктивної частини дипломного проекту, якщо темами даних проектів є житлові та громадські великопанельні будівлі. Наведені вимоги по правилам оформлення текстових документів, порядок виконання пояснювальної записки, наведені приклади необхідних розрахунків. В додатках
подано довідковий матеріал.
Схвалено на засіданні циклової комісії
спеціальних дисциплін, протокол №
від …………………2013р.
1. Оформлення пояснювальної записки
Загальні вимоги
Пояснювальна записка складається паралельно з виконанням графічної частини проекту
Пояснювальна записка згідно з міждержавними стандартами є одним із видів текстових документів і оформляється відповідно до вимог Єдиної системи конструкторської документації (ЄСКД).
Записка, виконується на одному боці аркуша паперу формату А4 (297x210 мм), на якому креслять рамку робочого поля документа, чорного кольору, виконаною друкарським способом або вручну тушшю, чорнилом чи кульковою ручкою.
Ці рамки наносять суцільною основною лінією з зовнішнього боку аркуша зліва на 20 мм., а з трьох інших сторін на 5 мм.
Усі текстові документи (за винятком титульного аркуша і завдання) повинні мати основні написи, розміщені в правому нижньому куті. На аркушах формату А4 основні написи розміщують лише вздовж короткої сторони.
Основні написи бувають двох видів: для першого аркуша записки і для решти аркушів.

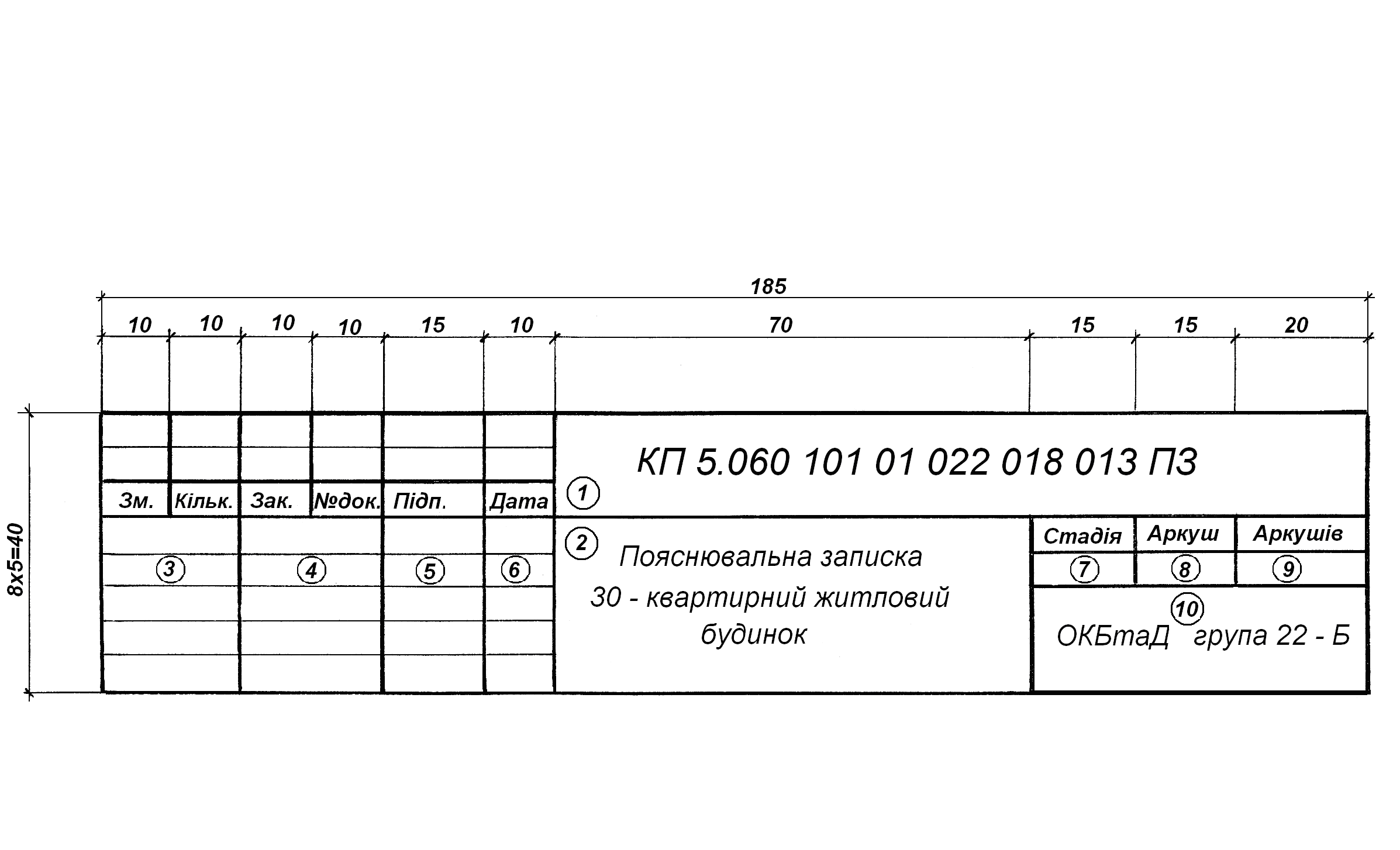

форма 5 Основний напис для текстових документів
(на першому аркуші текстового документа)

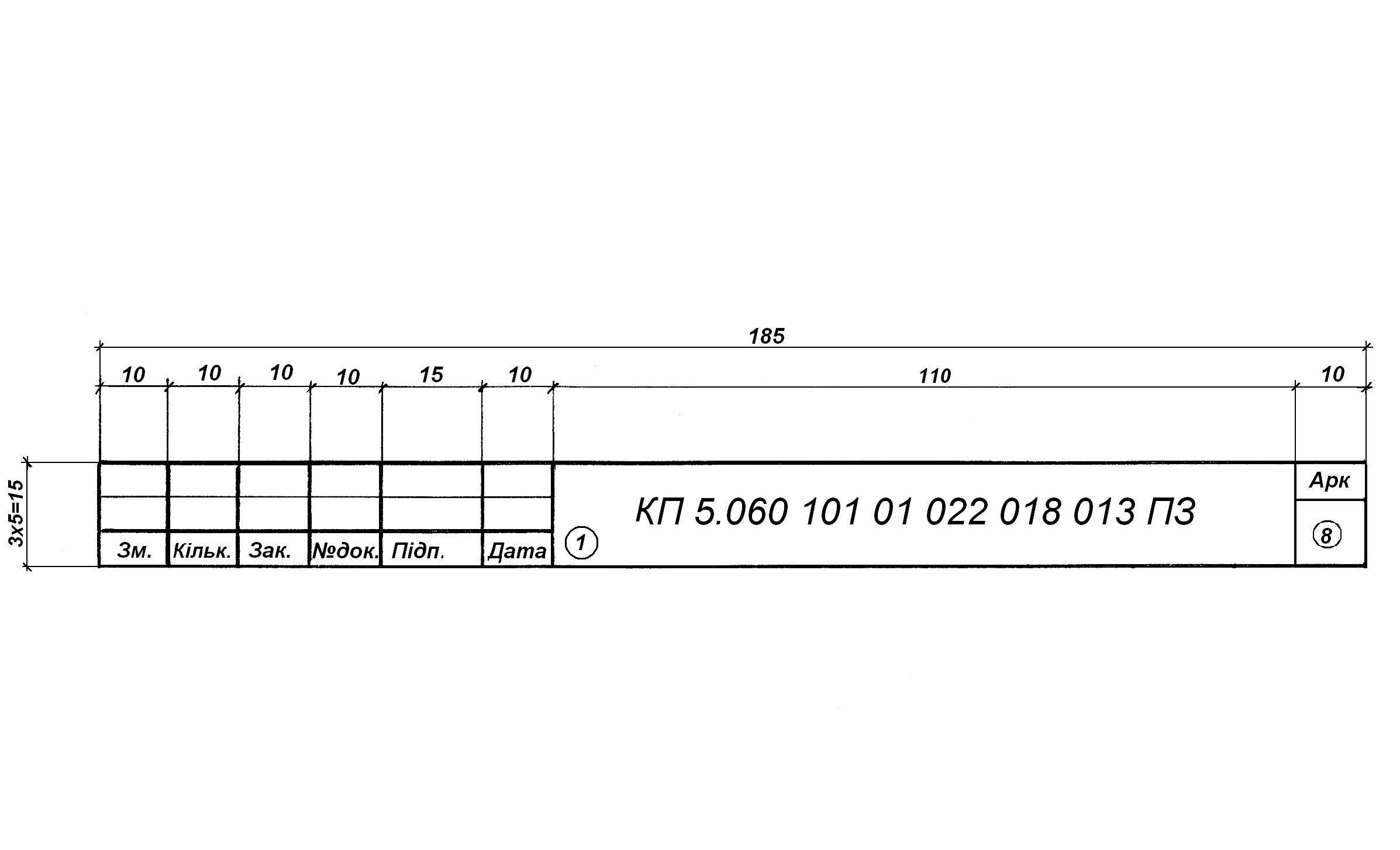

форма 6 Основний напис для текстових документів
(на наступних аркушах текстових документів)
У графах основного напису (номери граф вказано у колах) вказують:
У графі І -. позначення документа (шифр).
Позначення документів (шифр)
Приклади позначень:
КП. 5.060 101 01 022. 018. 012 ПЗ - пояснювальна записка
КП. 5.060 101 01 022. 018. 012 АК - архітектурно-конструктивні креслення
У графі 2 - найменування документа.(Пояснювальна записка. Тама проекту.)
У графі 3 – характер виконаної роботи (розробив, перевірив,…).
У графі 4 - прізвища осіб, указаних у графі 3
У графі 5 - підписи осіб, прізвища котрих вказано у графі 4.
У графі 6 - дату підписання проекту (роботи).
У графі 7 – Умовне позначення стадії проектування ( в навчальних документах стадія проектування не вказується, тому графу не заповнюють).
У графі 8 - порядковий номер аркуша.
У графі 9 - загальну кількість аркушів.
У графі 10 – найменування або розпізнавальний індекс, організації, яка розробила документ. Для навчальних документів - розпізнавальний індекс навчального закладу і навчальної групи. Шрифт індексу навчального закладу повинен бути більшим за шрифт індексу групи. Перед індексом навчальної групи пишеться слово "Група".
Наприклад: ОКБ та Д, Група 22 - Б.
У графах основного напису наступних аркушів вказують:
У графі І - позначення документа (Шифр).
У графі 8 - порядковий номер аркуша.
Об’єм пояснювальної записки 15-20 сторінок тексту. Вона виконується українською мовою, машинописним способом або рукописним креслярським шрифтом з висотою літер і цифр не менше 2,5мм. Цифри і літери треба писати чітко чорним, синім або фіолетовим кольором. Відстань від рамки до початку і кінця рядків повинна бути не меншою за 3мм. Відстань від верхнього або нижнього рядка тексту до верхньої або нижньої границі рамки повинна бути не менша ніж 10мм.
Абзац у тексті починають відступом, який дорівнює 15-17мм.
Титульний аркуш записки виконують олівцем на аркуші формату А4 (приклад заповнення і компонування наведені в додатку 1.)
