Счетчики и расходомеры жидкостей камерные.

Принцип действия камерных расходомеров основан на зависимости между расходом и высотой уровня жидкости в сосуде, через который непрерывно протекает жидкость (см. рис. 9). Их обычно применяют для измерения расхода агрессивных жидкостей, а также жидкостей, содержащих взвеси. Наибольшее распространение получили приборы с отверстиями истечение щелевой формы, расположенным в боковой стенке. Специальный профиль щели обеспечивает пропорциональность между расходом и высотой уровня в сосуде.

Камерный преобразователь типа ПРЩ предназначен для измерения массового расхода некристаллизующейся агрессивной жидкости, протекающей через первичный преобразователь Материал корпуса преобразователя - сталь 12Х18H10Т или 06ХН28МДТ.

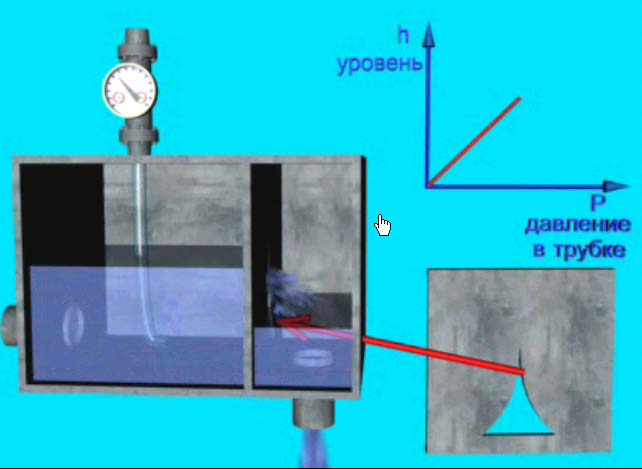

Рис.9. Схема работы камерного (щелевого) расходомера

Счетчики жидкости с овальными шестернями применяются в нефтяной, нефтехимической и других отраслях промышленности, а также на стационарных и передвижных. Принцип действия счетчиков основан на отчете строго определенных объемов жидкости, проходящей через измерительную камеру в процессе вращательного движения овальных шестерен. Поток измеряемой жидкости, поступает в счетчик через входной патрубок и проходя через измерительную камеру в процессе вращательного движения овальных шестерен. Поток измеряемой жидкости, поступая в счетчик через входной патрубок и проходя через измерительное устройство 2 (рис.10), теряет часть напора на создание крутящего момента, приводящего овальные шестерни 1 во вращение. В зависимости от положения шестерен каждая из них попеременно является то ведущей, то ведомой. Измерение количества жидкости происходит за счет периодического отсечения определенных ее объемов, заключенных в полостях между цилиндрической поверхностью корпуса измерительного устройства и овальными шестернями. За один полный оборот шестерен отсекается четыре таких объема, их суммарная величина равна рабочему объему измерительной камеры.

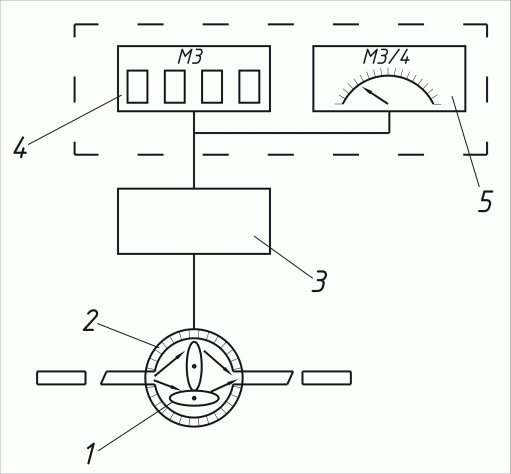

Рис.10. Счетчик жидкости с овальными шестернями.

Учет жидкости, прошедшей через счетчик, основан на отсчете числа оборотов овальных шестерен. Вращение шестерен через передаточный механизм 3, состоящий из магнитной муфты и системы зубчатых колес, передается роликовому 4 и стрелочному 5 указателям. Роликовый указатель предназначен для учета (суммирования) общего количества жидкости, прошедшей через счетчик, и представляет собой ряд цифровых барабанчиков, связанных трубками. Двухстрелочный указатель позволяет отсчитывать разовое количество жидкости. По окончании разового отпуска стрелки устанавливаются рычагом сброса на нуль. Предусмотрена возможность установки на счетчике корректора показаний количества жидкости по температуре и плотности и первичного преобразователя расхода для дистанционной передачи показаний. В целях приведения показаний счетчика в соответствие с действительным количеством прошедшей через счетчик жидкости в передаточном механизме предусмотрен сменный блок зубчатых колес.
