3 Глава.Государственная высотная (нивелирная) сеть
3.1.Государственная высотная сеть.
Россия, как Вам известно, имеет весьма большое протяжение по долгте,
да и в широтном направлении тоже расстояния большие. А система высот используется Балтийская, т.е. для всех точек России, а немного раньше – и для всех точек Советского Союза, пользуются одной всего точкой, от которой и ведут счѐт высот. Во-первых, не одной. Можно использовать и другие системы высот, связанные с Балтийской. Например, Черноморскуюсистему высот, Тихоокеанскую систему высот. Во-вторых, в каждом необходимом случае не ведут измерения непосредственно от уровня Балтийского или Чѐрного моря.
Существуют на местности специальные точки, высоты которых заранее были определены в Балтийской системе высот. Эти точки называют реперами.
Высотная сеть устанавливает единую систему высот на территории страны и является основой для научно-исследовательских (изучение современных вертикальных тектонических движений земной коры, определение разностей уровней морей, океанов, озер и уклонов рек и др.) и производственных (решение ряда вопросов в геологии, экологии, при топографической съемке, изысканиях, строительстве и эксплуатации зданий и сооружений) работ.
Государственная нивелирная сеть создается методом геометрического нивелирования. За начало высот в России и ряде стран принят средний уровень Балтийского моря, определение которого начало производиться с 1825 г.
Государственные нивелирные сети делятся на четыре класса (I— IV) по точности определения пунктов. Пункты I и II классов являются главной геодезической основой и размещаются по всей территории страны. Пункты III и IV классов служат для обеспечения топографической съемки и проектируются вместе с созданием технического проекта на топографическую съемку. Высоты всех плановых пунктов по возможности определяются геометрическим нивелированием.
Нивелирные линии I класса прокладываются и повторяются каждые 25 лет по уже заранее избранным направлениям, пересекающим территорию страны. Кроме того, в целях изучения движения земной коры и прогноза землетрясений сетью первоклассных нивелировок покрыты некоторые избранные участки — полигоны. На основе повторного нивелирования составляются карты современных вертикальных движений земной коры.
Нивелирные линии II класса образуют полигоны между пунктами
I класса с периметром 500 — 600 км. Нивелирные линии III класса образуют полигоны с периметром от 150 до 300 км (последние на севере и северо-востоке страны).
Нивелирование IV класса предусматривается для топосъемок и проектируется в комплексе со всеми съемочными работами.
Следует отметить, что в настоящее время создавать высотное обоснование топографических съемок с точностью, соответствующей геометрическому нивелированию III—IV классов, позволяют спутниковые системы ГЛОНАСС и GPS.
3.2.Закрепление пунктов .
Для обустройства пунктов высотной сети используют различные типы
марок и реперов (рис. 4.4).На дисках марок или реперов помещают надпись, содержащую в себе аббревиатуру организации, установившей данный знак, и номер данного репера.
В центре стенной марки имеется глухое отверстие диаметром 4 мм. В это отверстие устанавливают на специальном штифте подвесную нивелирную рейку. В некоторых случаях к указанному отверстию могут быть и отнесены плановые координаты, т.е. высотный знак может быть совмещен и с плановым. Способы закрепления знаков показаны на рисунке под каждым видом. На позициях 1 и 2 указаны марки в виде дисков. Такие марки устанавливают на трубчатых реперах (штангах).
Закладка пунктов высотной сети (реперов) должна обеспечивать их устойчивость по высоте, в связи с чем хвостовик репера должен находиться ниже глубины промерзания и оттаивания грунта в устойчивых к проседанию породах. Основные конструкции реперов приведены на рис. 4.5. В районах сезонного промерзания грунтов хвостовик репера должен быть установлен ниже глубины промерзания не менее чем на 50 см.
При установке основания репера в котлованах дно котлована зачищают вручную с таким расчѐтом, чтобы не нарушать естественное состояние грунта. В районах вечной мерзлоты хвостовик репера должен быть установлен на глубине, превышающей на 1 м глубину сезонного оттаивания грунта.

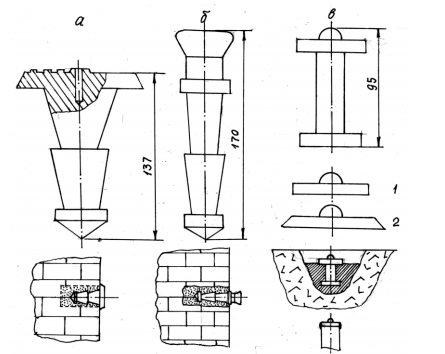

Рис. 4. Типы реперов нивелирной сети: а – стенная марка; б – стенной репер; г – марка для бетонных и скальных реперов; 1 и 2 – марки для установки на трубчатых реперах [Чекалин С.И. «Геодезия в Маркшеидерском деле»]
В тех случаях, когда головка репера, несущая марку, находится ниже уровня земли, то над ней, в насыпном грунте, устанавливают опознавательный столб сечением 12х12 см и длиной 80 см. Он может быть бетонным или деревянным. На столбе наносят информацию об организации и номер репера.
Знаки Государственной геодезической сети охраняются государством.
Все точки нивелирной сети — закрепляются на местности различным образом. При нивелировании I и II классов через 50 —80 км закладываются фундаментальные реперы после предварительного исследования грунта бурением на глубину до 20 м. В нивелирной сети III класса реперы закладываются через 5 — 7 км хода (в труднодоступных районах — через 10—15 км).
Реперы, особенно очень точно определенные по высоте, не должны испытывать случайное перемещение в пространстве со временем. Поэтому геодезисты стараются реперы закреплять в скальных грунтах, а в населенных пунктах — в цоколях капитальных зданий и сооружений.
Рис.5. Конструкции грунтовых реперов: а) – для районов с сезонным промерзанием грунта; б) – для районов вечной мерзлоты; в) – для районов сыпучих песков; г) – для скальных грунтов.
[ Чекалин С.И. «Геодезия в Маркшеидерском деле»]
Оптические нивелиры — самые распространенные приборы.
Некоторые марки их отличаются продолжительным сроком службы (НВ-1, Н-3 и др.). Многообразие марок нивелиров обусловлено широким спектром областей применения: от изысканий, строительства до создания государственных нивелирных сетей.
