Лабораторная работа

“ИЗУЧЕНИЕ ПНЕВМАТИЧЕСКИХ,  ГИДРАВЛИЧЕСКИХ И КОМБИНИРОВАННЫХ СИСТЕМ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ”

Главная | Общие сведения | Исполнительные механизмы | Регуляторы и приборы

Построение АСР | Средства гидроавтоматики | Литература

Лабораторная работа изучение пневматических, гидравлических и комбинированных систем автоматического управления

Цель работы:

Изучение пневматических средств автоматизации и принципов построения пневматических систем управления

Задачи работы:

  1. Изучить принципы конструирования пневматических средств автоматизации (ПСА).

  2. Изучить пневматические исполнительные механизмы.

  3. Изучить принципы  построения пневматических приборов и регуляторов.

  4. Изучить принципы  построения  пневматических систем управления.

  5. Изучить средства гидроавтоматики.

  6. Изучить гидравлические регуляторы и исполнительные механизмы.

  7. Изучить принципы построения комбинированных систем управления.

1. Общие сведения о пневматических средствах автоматизации

Пневматические средства автоматизации (ПСА) представляют собой технические устройства и приборы, использующие энергию сжатого воздуха. ПСА пожаро- и взрывобезопасны, обладают высокой надежностью при работе в условиях агрессивных сред, электромагнитных воздействий и изменений температуры; достаточно просты в эксплуатации. К недостаткам ПСА относят сравнительно низкое быстродействие, обусловленное небольшой скоростью передачи пневмосигналов (близкой к скорости звука в воздуховоде); сложность построения высокоточных вычислительных устройств; относительно высокую энергоемкость. Вследствие этого ПСА применяют чаще всего для автоматизации достаточно инерционных ТОУ с постоянными времени не менее 10-30 с; максимальная длина пневмокоммуникаций в таких системах управления не должна превышать 250-300 м; Несмотря на эти ограничения, в химической промышленности ПСА составляют 60-70% от общего числа средств автоматизации.

1.1. Принципы конструирования пса

Серийные ПСА строят на основе принципов компенсации перемещений и сил: принцип сравнения расходов пока не нашел применения в приборостроении.

Устройства и приборы ПСА, построенные на принципе компенсации перемещений, основаны на преобразователях пневмосигналов в линейные перемещения и содержат механические рычаги, тяги и другие элементы. Такие устройства имеют сложную механическую часть, обладают небольшими коэффициентами усиления и низкой эксплуатационной надежностью. Принцип компенсации перемещений широко применяют при конструировании ПСА, а также иногда используют при создании встроенных регуляторов.

Устройства ПСА, базирующиеся на принципе компенсации сил, содержат преобразователи давлений в усилия и мембранные компараторы. Для таких устройств характерны почти полное отсутствие механических узлов, малые перемещения чувствительных элементов и большие коэффициенты усиления. На этом  принципе  сконструированы  пневматические устройства  и  приборы   ГСП [1,2].

1.2. Конструктивное оформление пса

Отечественные ПСА имеют четыре условных уровня агрегатизации: элементный, модульный (агрегатный); приборный и блочный.

Под элементом в ПСА понимают законченную конструкцию, предназначенную для выполнения одной простой операции (усиление, сложение, преобразование и т.п.). Элементы условно классифицируют на простые (неделимые) и сложные (составные). Простые элементы (дроссели, емкости, мембраны, пружины и др.) не имеют самостоятельного значения в ПСА, их используют для конструирования более сложных элементов (типа пневмокамер, усилителей, реле и т.п.).

Совокупность элементов с унифицированными сигналами и единым конструктивным оформлением образует систему элементов. Применяемые системы элементов ПСА обычно избыточны, в их состав входят более сложные узлы, ячейки, модули с единым конструктивным оформлением. Отечественные ПСА базируются преимущественно на универсальной системе элементов промышленной пневмоавтоматики (УСЭППА), комплексе миниатюрных элементов и модулей пневмоавтоматики (КЭМП) и - частично - системе элементов струйной техники.

Элементы ПСА по характеру изменения сигналов во времени разделяют на аналоговые и дискретные. Сигналы аналоговых элементов изменяются в стандартном диапазоне (20-100) кПа, дискретные сигналы принимают условное значение «0» (не более 10 кПа) и «1» (не менее 110 кПа). Питание всех элементов УСЭППА и КЭМП осуществляется сжатым воздухом давлением (140±14) кПа.

Элементы УСЭППА и КЭМП конструктивно допускают "печатный" монтаж на платах с расположенными в них межэлементными каналами. Элементы УСЭППА имеют небольшие габаритные размеры - в среднем 40x40x50 мм; линейные размеры элементов КЭМП уменьшены в 1,5- 2 раза.

Элементы ПСА применяют для построения более сложных устройств - модулей (ячеек), выполняющих самостоятельные функции типа интегрирование, дифференцирование, запоминание и т.п. Конструктивно модуль представляет собой единое устройство, состоящее из группы элементов, которые закреплены на унифицированной плате и соединены внутренними коммуникационными каналами.

Модули с унифицированными информационными и конструктивными характеристиками называют агрегатами. Каждый агрегат предназначен для выполнения определенной функции системы контроля или регулирования, например сигнализации, стабилизации, регистрации.

Приборное конструктивное оформление ПСА предполагает размещение в корпусе одного прибора всех (или почти всех) ячеек, реализующих АСР -измерительного, задающего, регулирующего и регистрирующего устройства. Приборные ПСА строят по принципу компенсации перемещений, что снижает их функциональные возможности и усложняет эксплуатацию.

Блочное конструктивное оформление ПСА применяют при построении систем контроля и управления сложных ТОУ. В этом случае систему управления делят на ряд взаимосвязанных блоков, содержащих однотипные функциональные агрегаты или модули, например регуляторы, регистраторы, сигнализаторы и т.п. Блочная компоновка упрощает проектирование, монтаж и эксплуатацию пневматических систем управления. Блочный принцип построения широко используют при создании пневматических и пневмоэлектрических комплексов ТСА типа "Центр", "Режим", "Ритминал" [2, 3].

  Элементы и устройства пневматических средств автоматики

ЭЛЕМЕНТЫ И УСТРОЙСТВА ПНЕВМАТИЧЕСКИХ СРЕДСТВ АВТОМАТИКИ

Под элементами в пневмоавтоматике понимают относительно простые функционально и (или) законченные конструктивно части более сложного устройства, предназначенные для выполнения одной сравнительно простой операции или преобразования сигнала.

Элементы условно можно классифицировать на простые (неделимые) и составные.

2.1. Простые элементы

К простым элементам относятся пневматические емкости, дроссели, пневмопроводы, мембраны, сильфоны, пружины  и, наконец, механические рычаги. Из них собирают составные элементы: пневматические камеры, преобразователи, усилители, сумматоры. Каждый составной элемент выполняет одну операцию или функцию. Пневматическое устройство в целом реализует, как правило, ту или иную функцию переработки информации.

Емкости

Емкости предназначены для накопления сжатого воздуха. Параметры емкости ее объем V и (иногда) число вводов (выводов) потоков воздуха. Различают емкости постоянного и переменного объема (рис.1.1), причем в последнем случае объем V изменяют вручную. Входной координатой являются давление Р1 и расход G воздуха на входе в емкость, выходной - давление воздуха Р или его масса М в емкости.

Подробнее о физической картине процесса.

Переменные Р и М связаны между собой "уравнением состояния Клапейрона MR-PV (где R — универсальная газовая постоянная для воздуха,  - абсолютная температура). В пневмоавтоматике используют пневматические емкости относительно небольших объемов (не более 30-50 см3). Поэтому при малых гидравлических сопротивлениях вводов и выводов давление Р во всех точках емкости устанавливается практически мгновенно, как только изменятся Р1 или G1. Поэтому при отсутствии дросселей на вводах и выводах потоков воздуха пневмоемкость можно рассматривать как усилительное звено с коэффициентом усиления давления, равным единице.

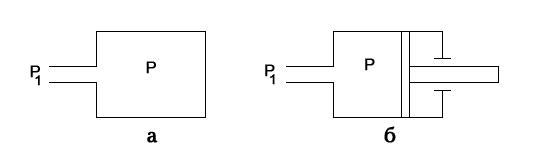

Рис.1.1. Схемы пневматических емкостей постоянного (а) и переменного (б) объема

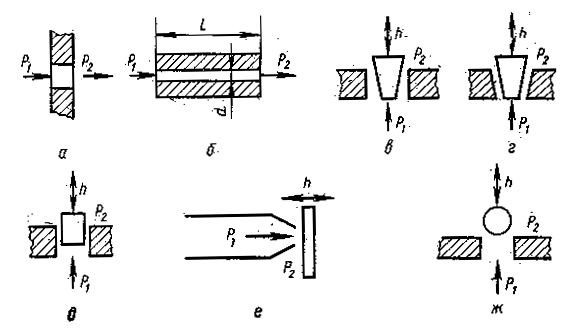

Рис. 1.2. Принципиальные схемы дросселей:

а - капилляр; б - жиклер; в -конус-цилиндр; г - конус—конус; д - цилиндр—цилиндр;

е - сопло-заслонка; ж - шарик-цилиндр.

Пневмоемкость не получила самостоятельного применения, однако в сочетании с дросселями на вводах и выводах ее широко используют для построения проточных и глухих камер.

Дроссели

Дроссели (пневмосопротивления) предназначены для создания местного гидравлического сопротивления движущемуся потоку воздуха и, следовательно, для изменения его расхода. Поэтому основной выходной координатой дросселя является расход воздуха G, а входными -  давление воздуха до и после дросселя Р1и Р2 либо их разность Р=Р12.

По режиму течения воздуха дроссели делятся на ламинарные, турбулентные и смешанные; по способу создания сопротивления - на постоянные, регулируемые (вручную) и переменные; по виду статической характеристики - на линейные и нелинейные (рис.1.2).

Подробнее о дросселях.

В ламинарных дросселях установившиеся линии токов воздуха не пересекаются друг с другом, скорость потока невелика (Re<2300), температура практически постоянна. Гидравлическое сопротивление создается за счет сил вязкого трения слоев воздуха друг с другом и со стенкой канала. Подобные ламинарные режимы наблюдаются в дросселях типа капилляр (рис.1.2, а) с большим отношением длины к диаметру (обычно L/d>10).

Для турбулентных дросселей характерны интенсивное хаотическое перемешивание линий токов воздуха, большие значения скоростей и критерия Re, малые отношения L/d и адиабатическое изменение состояния воздуха. Гидравлическое сопротивление создается за счет вихреобразований, особенно сильных при сужении и расширении струи воздуха. В турбулентных дросселях, например типа жиклер (рис.1.2, б), могут наблюдаться докритические (скорость потока меньше скорости звука) и надкритические (скорости потока и звука равны) режимы.

Деление дросселей на ламинарные и турбулентные условно, так как режим течения воздуха зависит и от конструкции дросселя, и от условий его работы, в частности от перепада давлений DР. Дроссели, в которых возможен и ламинарный, и турбулентный режим, называют смешанными.

В постоянных дросселях площадь проходного сечения не меняется; примерами таких дросселей служат упоминавшиеся капилляр и жиклер (рис.1.2 a, б). Постоянные дроссели (как и все другие) характеризуются только статическими характеристиками, так как в динамическом отношении они являются безынерционными звеньями: геометрические размеры каналов дросселей обычно очень малы (например, длина капилляра не более 20 мм, диаметр 0,18 или 0,32 мм), поэтому все переходные процессы, распространяющиеся со скоростью звука, заканчиваются в дросселях практически мгновенно.

К регулируемым дросселям относят конус-цилиндр, конус-конус, и цилиндр-цилиндр (рис.1.2, в-д). Перемещение h внутренних конусов или цилиндра осуществляется вручную и вызывает изменения площади F или гидравлического сопротивления кольцевого зазора. В регулируемых дросселях возможны турбулентные, ламинарные и переходные режимы истечения воздуха. Статические расходные характеристики таких дросселей описываются сложными нелинейными выражениями, в которые всегда входят экспериментально определяемые параметры. При небольших перепадах DР и перемещениях h регулируемые дроссели можно рассматривать. К регулируемым дросселям, обладающим линейными расходными характеристиками во всем диапазоне изменения DР, относятся так называемые пульсирующие сопротивления.

Переменные дроссели типа сопло-заслонка и шарик-цилиндр показаны на рис.1.2, е, ж. Перемещение заслонки и шарика осуществляется с помощью какого-либо другого элемента пневмоавтоматики. В дросселе первого типа изменение гидравлического сопротивления достигается за счет сил трения воздуха о сопло и заслонку и эффектов сжатия и расширения струи. Величина h мала (порядка 0,03-0,1 мм), поэтому дроссель чувствителен к перекосам и вибрациям заслонки. Дроссель второго типа более надежен, так как шарик самоцентруется в струе воздуха. Изменение расхода достигается изменением площади F и гидравлического сопротивления потоку воздуха при перемещении шарика. Для переменных дросселей характерен турбулентный режим течения воздуха. При малых изменениях h и Р статические характеристики переменных дросселей можно рассматривать как линейные в малом.

Наибольшее распространение в пневмоавтоматике получили ламинарные дроссели типа капилляр (L =20 мм, d=0,18 и 0,32 мм) и конус-конус, а также турбулентные сопло-заслонка (h=0,03-0,1 мм, d=0,5 мм) и шарик-цилиндр.

Пневмопроводы

Пневмопроводы служат для передачи импульса давления или изменений расхода воздуха на достаточно большие расстояния L (от нескольких метров до 250—300 м). Пневмопроводы выполняют из пластмассовых или металлических трубок внутренним диаметром d=1-8 мм; иногда пластмассовые трубки объединяют в пневмакабели (рис.1.4, а, б). Пневмопроводы используют для соединения отдельных элементов и устройств внутри пневматических приборов (L 1-2 м, d 1-3 мм), а также для передачи сигналов от первичных преобразователей к приборам и от регуляторов к мембранным исполнительным механизмам (L<=250—300 м, d=4-8 мм). В первом приближении пневмопровод можно рассматривать как ламинарный дроссель типа капилляр. При этом, однако, нужно учитывать следующее: значительную пневматическую емкость, распределенную по всей длине L; большие гидравлические сопротивления, затрудняющие передачу сигналов и вносящие в них фазовые искажения.

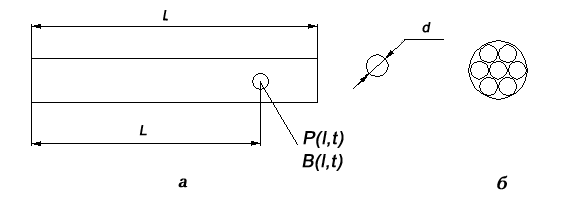

Рис. 1.3. Схемы одиночного пневмопровода (а) и пневмокабеля (б).

Пневмопроводы классифицируют на расходные и безрасходные.

Подробнее...

В расходных пневмопроводах всегда есть расход воздуха (который служит характеристикой передаваемого сигнала) и потери давления на преодоление сил вязкого трения слоев воздуха друг о друга и о стенку. При расчете расходных пневмопроводов стремятся уменьшить гидравлическое сопротивление потоку воздуха, увеличивая площадь проходного сечения и снижая линейную скорость .Это ведет к увеличению емкости пневмопровода и ухудшению его динамических характеристик, поэтому соотношения диаметра и длины пневмопровода должны быть оптимальны.

Наибольшее распространение в пневмоавтоматике получили безрасходные пневмопроводы, предназначенные для передачи сигналов в виде давления на большие расстояния. При изменении давления Р1 на входе в пневмопровод возникает волна уплотнения, распространяющаяся по всему объему со скоростью звука w и вызывающая перетоки (расходы) воздуха. Однако, в статических режимах давление P(l,t)=P1, и расход воздуха G(l,t) в пневмопроводе равен нулю.

Мембраны

Мембраны применяют в пневмоавтоматике для преобразования давления воздуха в перемещение или в силу. Мембраны делят на упругие и «вялые».

Упругие мембраны выполняют из тонких металлических пластин (сталь, бронза, латунь). Они обладают достаточно большой собственной жесткостью, их статические характеристики, представляющие зависимость перемещения h центра мембраны или развиваемой силы Ф от давлений P1 и Р2 или перепада Р=Р1—Р2, обычно нелинейны. Применяют плоские и гофрированные упругие мембраны (рис.1.4, a,б). Наличие гофров делает статическую характеристику мембраны более линейной.

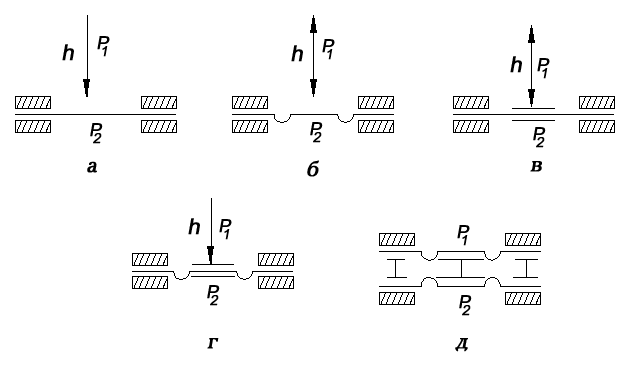

Рис. 1.4. Принципиальные схемы мембран: а, б —упругой, плоской и гофрированной; в, г — «вялой» плоской и гофрированной;

д — двойной гофрированной.

Упругие мембраны используют преимущественно как чувствительные элементы в первичных преобразователях, например в дифманометрах.

«Вялые» мембраны выполняют из прорезиненной тонкой ткани (капрон, шелк, полотно). К ним предъявляют два требования - отсутствие собственной жесткости и большая прочность. Эти требования вытекают из основного назначения «вялых» мембран — преобразовывать большие перепады давлений (до 105 Па) в силу при крайне малых перемещениях (порядка сотых долей мм). «Вялые» мембраны обычно снабжены металлическим жестким центром. Они могут быть плоскими гофрированными (рис.1.4, б, з).

Статическая характеристика "вялой" мембраны

Статическая характеристика «вялой» мембраны представляет зависимость силы Ф от перепада DР:

Ф= Р Fэ                   (1)

где Fэ - эффективная площадь мембраны, причем всегда Fэ <pd2м/4 (dм - диаметр мембраны, равный диаметру фланцев, между которыми она зажата). Выражение (1) справедливо при малых перемещениях жесткого центра мембраны (или, точнее, когда Fэ не зависит h) и пренебрежимо малой жесткости самой мембраны. В общем случае Fэ зависит от перемещения h, что делает функцию (1) нелинейной по аргументу Р, так как h, в свою очередь, определяется  Р. Тогда

Ф= Р Fэ(h) = Р Fэ[h(DР)]               (1а)

Для ослабления зависимости Fэ от h и уменьшения нелинейности функции (1а) применяют гофрированные мембраны (рис.1.4, г). Однако при смене знака DР возможно резкое изменение положения гофров («прохлопывание»), что влияет на Fэ и делает статическую характеристику (1а) существенно нелинейной. Для борьбы с «прохлопыванием» применяют двойные гофрированные мембраны (рис.1.4. д).

Тонкие «вялые» мембраны широко применяют в различных устройствах пневмоавтоматики, построенных на принципе сравнения сил (сумматоры, усилители, повторители). Недостатком таких мембран является довольно быстрая потеря эластичности и изменение статических характеристик как во время работы, так и при длительном хранении.

В пневматических исполнительных механизмах широко используют многослойные прорезиненные мембраны больших диаметров dм, предназначенные для преобразования перепада Р в большие усилия, необходимые для перемещения регулирующих и запорных органов. В этих мембранах перемещение жесткого центра достигает 20-60 мм, что, естественно, увеличивает нелинейность статической характеристики.

Сильфоны

Сильфоны предназначены для преобразования давления или силы в перемещения (рис.1.5.). Они представляют собой упругие тонкостенные гофрированные оболочки (трубки), изготовляемые из бронзы с различными присадками или из специальных сталей. Наличие гофров позволяет перемещать днище сильфона на значительное расстояние (десятки миллиметров) без заметного изменения его характеристик. Выходная координата сильфона - перемещение h, входные - давления Р1 и Р2 или их разность Р либо сила Ф.

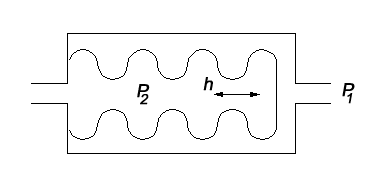

Рис. 1.5. Принципиальная схема сильфона.

Статическая характеристика сильфона

Сильфоны обладают достаточно большой собственной жесткостью (для увеличения которой в них иногда вставляют пружины), поэтому при малых изменениях Р их статические характеристики считаются линейными:

h=Ф/kc=Fэ(P1-P2)/kc      (2)

где kc - коэффициент жесткости сильфона; Fэ - эффективная площадь, практически не зависящая от перемещения h. Статическая характеристика (2) иногда имеет гистерезис, зона которого зависит от коэффициента жесткости, размеров и числа гофров и т.п. Для уменьшения зоны гистерезиса применяют пружины.

Статические характеристики сильфонов очень незначительно изменяются во времени, поэтому сильфоны все шире и шире применяют в различных ответственных устройствах пневмоавтоматики. Как правило, их используют для работы на сжатие, т.е. при P1>P2, однако при малых перемещениях допустимо применение сильфонов при P1< P2, т. е. при работе на растяжение.

Пружины

Пружины предназначены для преобразования силы в перемещение, часто -значительное. По форме они делятся на цилиндрические и профильные (рис.1.6, а, б), по направленности действия - на пружины сжатия, растяжения, кручения и (реже) изгиба. Выходная координата пружины - перемещение h, входная - сила Ф.

Статическая и динамическая характеристики пружин

Статическая характеристика пружины: h =Ф/kn (где kn - коэффициент жесткости пружины, зависящий от материала, диаметра проволоки d1, диаметра пружины d, числа витков п).

В динамическом отношении пружина является колебательным звеном. Как и силъфон, при малых частотах w пружину можно рассматривать как усилительное звено с коэффициентом передачи kn.

На рис.1.6, в показано условное обозначение пружин на принципиальных схемах пневмоавтоматики.

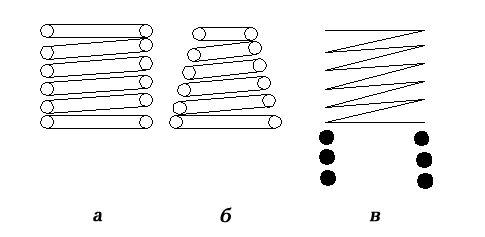

Рис. 1.6.   Схемы  пружин: а  -  цилиндрические;  б -  профильной; в - условные обозначения.

Механические рычаги

Рычаги представляют собой механические стержни с одной или двумя осями вращения,    которые   либо   перемещаются   в   пространстве,   либо   закреплены неподвижно (рис.1.7, а, б). Рычаги применяют для суммирования и усиления перемещений и сил.

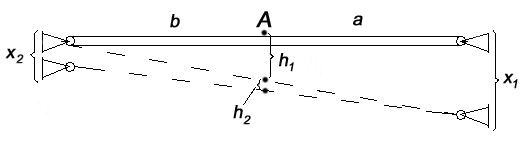

Рис.1.7. Принципиальные схемы рычажных сумматоров перемещении (а) и усилий (б).

Статическая характеристика рычажного сумматора

Рычажный сумматор перемещений (рис.1.7, а), имеет две оси вращения в крайних точках, каждая из которых может перемещаться на расстоянии х1 и х2. Результирующее перемещение h некоторой точки А равно h1+h2 (см. обозначения на рис.1.7, а). Используя подобие треугольников, получим:

             (3)

Схема рычажного сумматора усилий показана на рис.1.7, б.  Он одновременно выполняет  функции.преобразователя сил в перемещения. Этот сумматор является составным элементом, так как в него входят собственно рычаг с осью вращения и пружина обратной связи. Приложим к рычагу в двух различных точках две силы Ф1 и Ф2, под действием которых он будет поворачиваться относительно оси и сжимать пружину обратной связи. Равновесие рычага возможно при равенстве моментов сил: Ф1b-Ф2(с+b)-Фа=0. Отсюда можно найти результирующую силу Ф, развиваемую пружиной: Ф=[Ф1b-Ф2(с+b)]/а.

В свою очередь, Ф = kпh (где kп - коэффициент жесткости пружины, h -перемещение ее под действием сил Ф1 и Ф2). Нетрудно получить уравнение статики преобразователя сил в перемещение: h=[Ф1b-Ф2(с+b)]/а kп

2.2. Сложные элементы ПСА.

К ним относят пневматические камеры, дроссельные делители, преобразователи перемещений и сил в давление, усилители давления и мощности, сумматоры и реле.

Пневмокамеры служат для  аккумуляции  сжатого  воздуха  и   изменения  его давления  во времени  по определенному закону.   Камера состоит из емкости объемом V и нескольких ПС на вводах. Различают глухие камеры с одним вводом V, (рис.1.8, a) и проточные камеры, у которых два и более ввода (рис.1.8, б).

Статическая характеристика проточной камеры

Статику проточной камеры при перепадах давления менее 10-20 кПа описывают линейным уравнением

где kj=aj/(a1+a2); aj - проводимость дросселя.

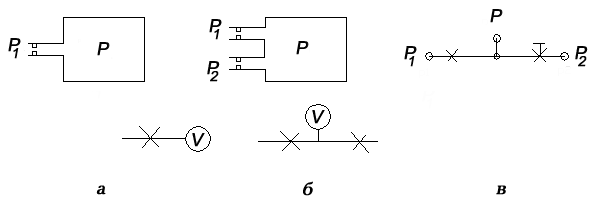

Рис.1.8. Схемы камер:

а- глухой; б - проточной; в дроссельного делителя

Динамическая характеристика проточной камеры

Динамику проточной камеры в малом характеризуют передаточной функцией

W(s)=P(s)/Pj(s)=kj/(Ts+1), j=l,2,

где Т = V[R(a1+ а2)]; R - газовая постоянная;  - абсолютная температура. Для глухой камеры k1 = 1, k2= 0. Тогда

P=k1P1+k2P2=Pl; T=V/(Ra1).

В серийных мембранных элементах ПСА образуются глухие "паразитные" камеры малого объема: V=1,53 или 2,53 см3. При использовании капиллярных ПС постоянные времени таких камер не превышают 0,2-0,3 с, что позволяет рассматривать их как усилительные звенья. При V=40 или 50см3 величина Т 6-7 с.

Дроссельные делители предназначены для суммирования давлений Р1, Р2,...,Рm с весами k1, k2,...,km. Делители строят на базе проточных камер малого объема с ламинарными ПС проводимостью aj (j = 1,2,..., m). Суммарное давление в камере делителя

где kj=aj/(a1 + а2+ ... +аm);

Статическая погрешность делителя при близких Рj не превышает 2-4% и зависит от способа измерения Р. В динамическом отношении делители рассматривают как усилительные звенья в области частот [0; 0,7] рад/с. В ПСА чаще всего используют делители с m=2 и V=0; схема этого элемента показана на рис.1.9, в.

Преобразователи перемещений и усилий в давление

Эти элементы предназначены для преобразования малых перемещений и усилий в достаточно большие изменения давления воздуха. Эффект преобразования осуществляется чаще всего элементом, содержащим переменный дроссель.

Преобразователь перемещения в давление типа сопло-заслонка показан на рис.1.9, а. В него входят постоянный дроссель, проточная камера небольшого объема и переменный дроссель, построенный  на пневматическом сопле и заслонке. Перемещения заслонки h приводят к изменению гидравлического сопротивления вытекающей из сопла струи и соответственно - давления Р в камере. При удалении заслонки от сопла на 0,15—0,20 мм давление Р становится равным  нулю.

Статическая характеристика преобразователя

Статическая характеристика преобразователя показана на рис.1.9. Как следует из ее анализа коэффициент усиления преобразователя kп=dP/dh зависит от перемещения и, что сказывается на точности и чувствительности устройств и приборов, содержащих преобразователь сопло - заслонка. Хотя значения kп относительно велики (порядка 106 Па/мм), однако при использовании подобных преобразователей в усилителях давления и мощности такие коэффициенты усиления недостаточны. Для увеличения kп и линеаризации статической характеристики применяют ряд усовершенствований преобразователя;

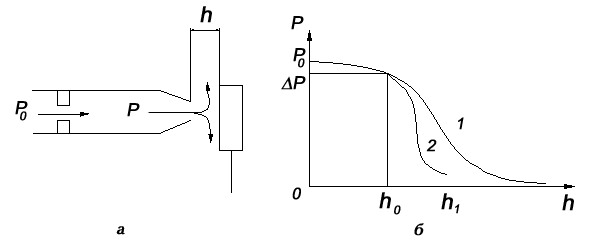

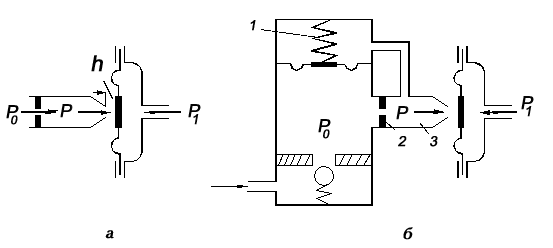

Рис.1.9. Преобразователь   перемещения   в  давление  типа   сопло-заслонка:

a- принципиальная схема; б - статическая характеристика;

l - преобразователь с постоянным давлением  Р0;

2 — преобразователь с постоянным перепадом Р—Р0—Р.

Описанный   преобразователь   не   имеет   обратной   связи,    поэтому   плохо работает при перекосах заслонки, вибрациях, колебаниях давления воздуха и т.п.

Наибольшее распространение в пневмоавтоматике получил преобразователь перемещения в давление с отрицательной  обратной  связью,  (рис.1.10, а). Он состоит из проточной камеры с постоянным и переменным дросселем, сильфона обратной связи и механического рычага - сумматора перемещений.

Статическая характеристика преобразователя

Пусть заслонка преобразователя, закрепленная на рычаге А, находится в положении I. При перемещении влево конца рычага на величину х (положение II) расстояние между соплом и заслонкой уменьшится на h1, что вызовет рост давления Р в камере и сжатие сильфона на величину хос. Заслонка займет положение III, расстояние ее от сопла увеличится на h2. Результирующее перемещение составит h =h1—h2. Используя уравнение сумматора перемещений (3) и сильфона (2) при P2=0 получим линейное уравнение статики преобразователя:

P=kcbx/Fэa - kc(a+b)h/Fэa

Величина h обычно мала (не более 0,08 мм), поэтому можно принять P=kcbx/Fэa. В области низких частот преобразователь можно рассматривать как усилительное звено.

Рис 1.10.. Принципиальные схемы преобразователей с обратной связью: а -перемещения в давление: б — силы в давление; в — силы в давление  (типа шарик - седло).

Принципиальная схема преобразователя силы в давление приведена на рис.1.10, б. Преобразователь состоит из проточной камеры с постоянным и переменным (типа сопло — заслонка) дросселями, сильфона обратной связи и рычажного преобразователя усилий в перемещение.

Статическая характеристика преобразователя

При равновесном состоянии заслонки выполняется условие (а+b)Ф==bФ1. Но Ф1=РFэ, поэтому Р=(а+b)Ф/bFэ. При малых частотах w преобразователь можно считать усилительным звеном с W(s)=(a+b)/bFэ.

На рис.1.10, в показана схема преобразователя силы (или перемещения) в давление, базирующегося на переменном дросселе типа шарик — седло (шарик — цилиндр).

Статическая характеристика преобразователя

Сила Ф1 создается давлением Р1, действующим на «вялую» мембрану. На нижнюю мембрану обратной связи эффективной площадью Fос действует выходное давление Р. Под действием разности сил Ф=Ф1 - РFос шарик перемещается и выходное давление Р изменяется до тех пор, пока не будет выполнено условие равновесия сил Ф1=Р Fос.

Рис.1.11. Принципиальные схемы усилителей давления типа сопло -заслонка: а - с постоянным давлением P0; б - с постоянным перепадом DР=Р0-Р; 1 - пружина; 2— дроссель; 3 — проточная камера.

Преобразователи шарикового типа применяют для построения усилителей давления и (чаще) мощности (расхода) пневматических сигналов.

Одновходовые усилители строят на базе переменного ПС типа сопло -заслонка и стабилизатора перепада давления Р0 - Р (рис.1.12, а).

Статическая характеристика преобразователя

В таком усилителе заслонку, закрепленную на жестком центре мембраны М, перемещает сила FэР1. При изменении давления Р мембрана обратной связи М0 передвигает шарик Ш переменного ПС до восстановления баланса сил PF0 - Ф = Р0F0, где F0 - эффективная площадь мембраны М0; Ф - усилие пружины (на рис.1.12, в использовано условное обозначение питания). Статическая характеристика усилителя линейна при малых перемещениях сопла, коэффициент усиления не зависит от перепада Р0-Р и достигает значения 1,5х103 кПа/мм. Усилитель применяют в приборных конструкциях ПСА.

Двух- и четырехвходовые усилители конструируют на основе двух последовательно включенных переменных ПС типа сопло-заслонка и мембранного сумматора сил, формируемых давлениями Р1, Р2, или Р1 - Р4. (рис.1.12, б, в).

Статическая характеристика преобразователя

Возникающий разбаланс сил на сумматоре компенсируется за счет собственной жесткости "вялых" мембран. Обычно эта жесткость невелика, и зона линейности статической характеристики:

Р=f(Р), Р =Р12 или Р =Р1324,

также очень мала и не превышает 200 Па для двухвходового и 400 Па - для четырехвходового усилителя (коэффициенты усиления равны 600-700 и 300-400 Па/Па соответственно). Статическая характеристика усилителей имеет малое начальное смещение |С|<=200 Па и небольшую зону гистерезиса.

Усилители давления УСЭППА называют элементами сравнения: трехмембранный элемент П2ЭС.1 (рис. 2.14, 6) сравнивает два давления Р1 и Р2 и в зависимости от знака их разности формирует на выходе сигнал "0" или "1" (в системе КЭМП аналогичный элемент назван компаратором КАМП). В пятимембранном элементе П2ЭС.З сравнивают три давления (на рис.2.12, в камера Д соединена с атмосферой); выходной сигнал вне зоны линейности равен нулю или единице.

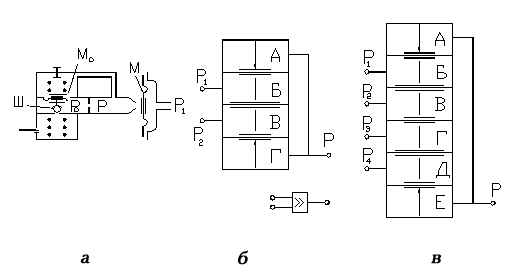

Рис.1.12.  Схемы   усилителей   давления: а - двухвходового; в - четырехвходового

Элементы сравнения используют для построения сумматоров двух, трех или четырех давлений. Для этого в камеру Д четырехвходового усилителя (рис. 2.12, в) вводят сигнал отрицательной обратной связи из камеры Е. В этом случае равновесие мембранного сумматора сил возможно на линейном участке статической характеристики при Р=Р123. На этом усилителе можно выполнять разные операции: при Р1=PБГ имеем Р=2Р12; при Р1k=0 получим Р=Р1 - Р2; при Р2В=0 имеем P=P1+P3; при РВД=Р получим Р=(Р13)/2. В динамическом отношении сумматоры представляют усилительный элемент при частотах до 10-20 рад/с; основная погрешность сумматора на базе П2ЭС.З не выше 0,5%.

В состав КЭМП входит сильфонный сумматор трех давлений типа СМАМП, основная погрешность суммирования - 0,5%.

Усилители мощности предназначены для увеличения расхода воздуха без существенного изменения его давления. Такие усилители называют пневмоповторителями и применяют для разделения пневматических устройств на независимые по расходу части. Различают точные (маломощные) и грубые (мощные) повторители, имеющие разные классы точности и расходы воздуха.

Точный повторитель

Точный повторитель строят на одновходовом усилителе, состоящем из мембранного сумматора сил и двух ПС (рис.1.13, а). Такой повторитель типа П2П.1 обладает погрешностью 0,25%; в полосе частот от 0 до 5 рад/с его рассматривают как усилительное звено.

Точный повторитель со сдвигом

Точный повторитель со сдвигом отличается от усилителя П2П.1 наличием двух пружин; усилие одной из них устанавливают регулировочным винтом. Такой повторитель типа П2П.2 реализует с погрешностью 0,25% зависимость Р = P1 ± Р, где Р>=15 кПа.

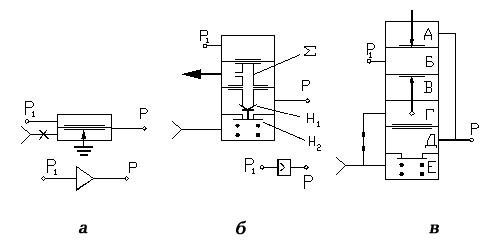

Рис.1.13. Схемы пневмоповторителей:

а - точного маломощного типа П2П.1; б - грубого мощного типа П2П.З; в - точного мощного типа П2П.7

Грубый и мощный повторители

Грубый повторитель (рис. 1.13, б) состоит из двухмембранного сумматора S и двух последовательно включенных переменных ПС (клапанов) К1 и К2 с большими проходными сечениями. Такой повторитель типа П2П.З воспроизводит входное давление Р1 с погрешностью 3% и имеет расход воздуха до 400-450 л/ч. Повторители П2П.З устанавливают на выходе пневматических приборов и регуляторов. Мощный повторитель давления типа П2П.7 конструктивно оформлен как единый элемент, но фактически состоит из усилителя давления (камеры А, Б, В на рис.1.13, в), грубого усилителя мощности (камеры Г, Д, Е) и канала отрицательной обратной связи по давлению. Повторитель имеет класс точности 0,5 и применяется в выходных каналах устройств ПСА.

В КЭМП входят точные маломощные повторители без сдвига ПАМП-1 (класс точности 0,25) и со сдвигом ПАМП-2 (класс точности 0,5), а также мощный усилитель ПАМП-3 (класс точности 0,5, расход воздуха 1500 л/ч).

Релейные элементы ПСА используют для реализации зависимости P=signP (где P =Р12; Р1, Р2 входные сигналы). Реле строят на базе двухвходовых усилителей давления с положительной обратной связью и регулируемым смещением С статических характеристик. Для создания смещения в одну из камер усилителя вводят малое или большое давление подпора, равное 30-40 или 70-80% от давления питания Рn (на схемах ПСА камера малого подпора имеет одинарную штриховку, большого - двойную).

Схемы и статическая характеристика реле

На рис.1.14, а показаны схема и статическая характеристика реле с малым смещением C 0 и большой зоной гистерезиса Г, возникающей из-за действия обратной связи по давлению. На рис.1.14, б приведена схема реле с большим смещением с и зоной гистерезиса.

В УСЭППА входят трехмембранные реле типа П1Р. 1 (см. рис.1.14,б), П1Р.З (см. рис.1.14, а) и РУП-1М.

В составе КЭМП специальных релейных элементов нет, их функции выполняют клапаны.

В составе КЭМП специальных релейных элементов нет, их функции выполняют клапаны.

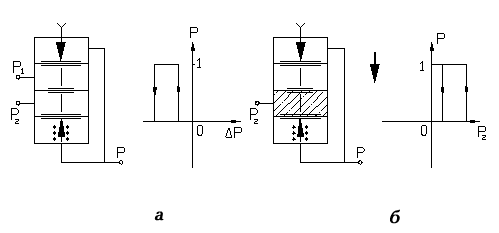

Рис.1.14. Схемы и статические характеристики реле:

а--без смещения; б—со смещением.

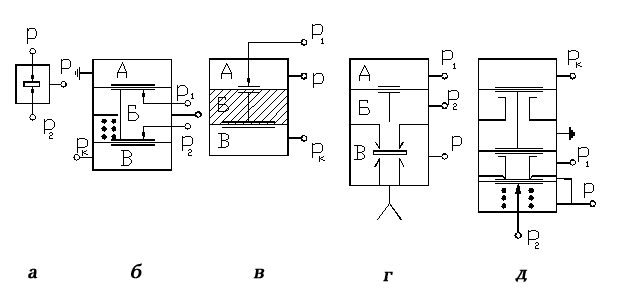

Рис.1.15. Схемы клапанов:

а - безмембранный типа ПЗК.5; 6 -выключающее реле П-1108; в - одноконтактный клапан ПЗК.1;

г — модуль интегральный П1МИ; д - клапан КЛАМП

Для коммутации пневматических сигналов и реализации простейших логических операций в ПСА применяют  выключающие реле  и  клапаны.

Подробнее...

Так, клапан ПЗК.5 реализует функцию дизъюнкции двух переменных Р1  и P2 (рис.1.15,а). Реле выключающее П-1108 (рис.1.15,6) по командам сигнала Рк=1 или 0 коммутирует давления Р1, Р2 и выполняет логическую функцию конъюнкции. В одноконтактном клапане ПЗК. 1 (рис.1.15, в) применяют подпорное давление, создаваемое в камере Б (или В) и командный сигнал Рк, вводимый в камеру В  (или Б). При Рк=1 сигнал Р1 не проходит на выход; если Рк=0, то Р=Р1. Обратный клапан ПЗОК.1 предназначен для пропускания сигналов только в одном направлении. Модуль интегральный П1МИ, входящий в КЭМП, реализует функции отрицания, запрета и импликации (рис.1.15, г). Функциональным эквивалентом реле П-1108 в КЭМП служит клапан КЛАМП (рис.1.15, д).

Рис.1.15. Схемы клапанов:

а - безмембранный типа ПЗК.5; 6 -выключающее реле П-1108; в - одноконтактный клапан ПЗК.1;

г — модуль интегральный П1МИ; д - клапан КЛАМП

Для формирования пневмосигналов определенного уровня в ПСА используют задатчики.

Подробнее...

Их строят на базе дроссельных делителей (см. рис.1.8, в), один из вводов которого  соединен с источником питания, а другой - с атмосферой; точного маломощного повторителя со сдвигом (рис.1.16, а) и проточной камеры с регулируемым ПС типа шарик - цилиндр (рис.1.16, 6). В УСЭППА входят задатчик П23Д.З (рис.1.16, 6), устанавливаемый перед глухими камерами, и мощный задатчик П23Д.4 с дополнительным усилителем мощности. В КЭМП имеется маломощный задатчик ЗАМП-1.

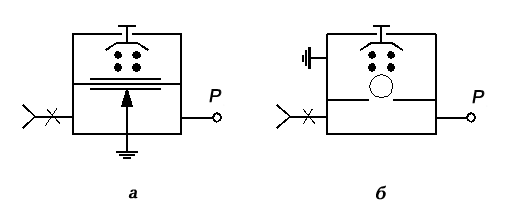

Рис. 1.16. Схемы задатчиков: а — маломощного; б —типа П23Д.З

Дискретные сигналы в ПСА формируют с помощью пневмокнопок и тумблеров.

Подробнее...

Эти элементы конструируют на базе регулируемых ПС типа сопло-заслонка или шарик-цилиндр. Схема пневмокнопки П1КН.З показана на рис.1.17. При нажатии на кнопку 1 шток 2 открывает заслонку 3 и давление Рп проходит на выход. В пневмотумблере П1Т.2 перемещение штока осуществляет рычаг,   фиксирующий   "открытие"   или   "закрытие"   тумблера.

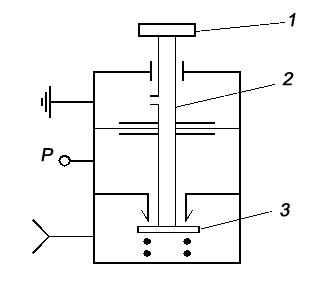

Рис. 1.17. Схема пневмокнопки

Пневмокнопки используют и как конечные выключатели (элемент П1ВК. 1).

Устройства ПСА

К устройствам, состоящим из нескольких элементов, условно относят мощные повторители, интеграторы, умножители, дифференциаторы, сумматоры, селекторы, квадраторы и т.п. Некоторые из этих устройств конструктивно оформлены как единое изделие (например, сумматоры, дифференциаторы и т.д.), другие устройства (интеграторы, генераторы и т.п.) используют только как составные части приборов и регуляторов.

Точные мощные повторители строят на базе повторителя типа П2П.7 и оформляют как самостоятельное изделие, либо конструируют на основе двухвходового усилителя давления и грубого повторителя, охваченных отрицательной обратной связью ОС (рис.1.18, а). Такой повторитель ПП1.5 имеет класс точности 0,5 и обеспечивает расход воздуха 180- 200 л/ч.

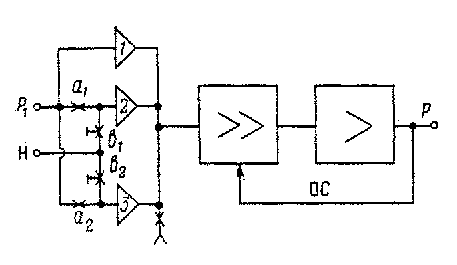

Устройство алгебраического суммирования типа ПФ1.1М1 реализует с погрешностью 1% зависимость P=P123-H12, где Р13 - входные сигналы, H1, Н2 - опорные давления из интервала (20 -100) кПа. В состав устройства (рис.1.18, б) входят семимембранный элемент сравнения, усилитель мощности, два задатчика и линия обратной связи ОС.

Умножители сигнала на константу k с погрешностью 0,5% выполняют операцию P=k(P1-H)+H, где k  (0,2, 1) или k  [1, оо], Н=20 кПа. Устройство умножения ПФ1.3.9 (рис.1.19) состоит из задатчика для получения сигнала Н, дроссельного сумматора, двухвходового усилителя УС, охваченного отрицательной обратной связью ОС, и усилителя мощности типа П2П.7. Переключатели П1 и П2 служат для установки диапазона изменения k (для k < 1 коммутация сигналов показана на рис.1.19 сплошными линиями).

Простейший интегратор реализуют с помощью глухой камеры с постоянной времени Г и ламинарным ПС. Он не имеет обратной связи и обеспечивает приемлемую точность только при малых (по сравнению с Т) значениях времени интегрирования.

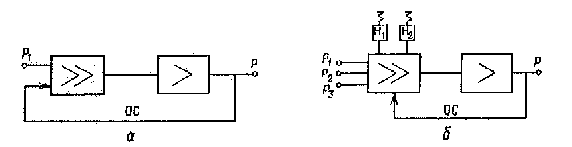

Рис.1.18. Схемы пневматических устройств:

а - точного мощного повторителя; б - мембранного сумматора.

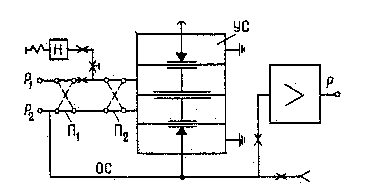

Рис.1.19. Схема устройства умножения на константу.

Чаще всего интеграторы строят на базе мембранного сумматора и глухой камеры объема V, охваченных положительной обратной связью (рис.1.20, а).

Динамическая характеристика интегратора

Динамика интегратора характеризуется передаточной функцией

W(s)=P(s)/P(s)=l/(Ts),

где Р=P1-P2;   T=V/(Rb);   b - проводимость   ПС. Погрешность данного интегратора составляет 2-3%. Для уменьшения погрешности интегрирования применяют несколько повторителей и камер.

Устройства дифференцирования строят на основе трехмембранного усилителя УС, охваченного отрицательной обратной связью ОС с глухой камерой (рис.1.20, б).

Динамическая характеристика устройства дифференцирования

Если коэффициент усиления УС k>>1 и "паразитные" емкости малы, то динамику рассматриваемого     идеализированного     устройства     предварения описывают передаточной функцией

W(s)=P2(s)/P1(s)=Tпs+l

Для преобразования его в идеальный дифференциатор с передаточной функцией

W(s)=P(s)/P1(s)=Tпs

следует ввести дополнительный сумматор , в котором из давления Р2 необходимо вычесть P1 (на рис.1.20, 6 дополнительные коммуникации  показаны пунктиром). Для обеспечения условной знакопеременности P(t) в сумматор  вводят опорное давление Р0.

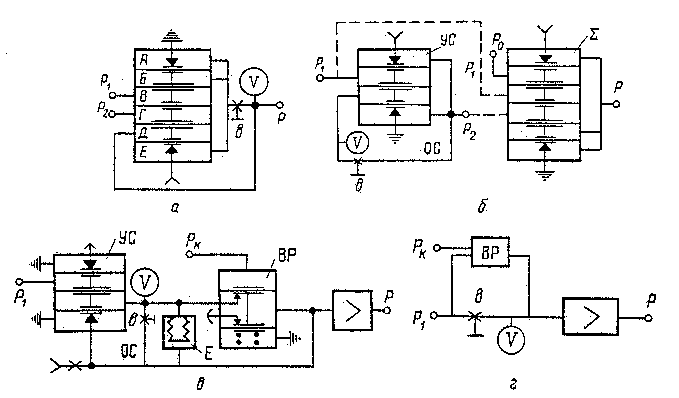

Рис.1.20. Схемы пневматических устройств:

а - интегратора; б - дифференциатора; в - прямого предварения; г - обратного предварения.

Серийное устройство прямого предварения типа ПФ2.1 (рис.1.20, в) снабжено выключающим реле ВР (позволяющим при Рк=0 блокировать действие дифференциатора) и точным мощным повторителем П2П.7. Для ослабления автоколебаний, возникающих в контуре "УС-ОС", в устройстве используют емкость Е с сильфоном.

Динамическая характеристика устройства прямого предварения

Динамику ПФ2.1 описывают передаточной функцией

W(s) (Tпs+l)/(qTпs+l),

где Тп варьируют от 3 до 6000 с. с помощью дросселя «в»; q=0,133. Область нормальной работы устройства составляет [0,012/Тп] рад.

Устройство  обратного  предварения типа,   ПФ3.1   (рис.1.20,   г)  реализует теоретический закон P(t) = P1(t) - TпP(t), где параметр Тп варьируют от 3 до 6000 с регулируемым дросселем «в».

Селекторы в ПСА служат для выбора наибольшего (наименьшего) сигнала из двух сравниваемых P1 и Р2. Селектор типа ПФ 4/5.1 (рис.1.21) состоит из усилителя давления УС, выключающего реле ВК, усилителя мощности П2П.7 и переключателя П1. Если P12, то Рк=0, и сигнал Р1 поступает через ВК и усилитель на выход. Для настройки селектора на выбор меньшего давления в переключателе П1 каналы коммутируют в соответствии с пунктирными линиями.

Устройство ограничения сигналов типа ПП11.1 служит для ограничения сверху (снизу) входного давления Р1; конструктивно это устройство аналогично селектору ПФ 4/5.1, однако вместо сигнала Р2 вводят постоянное давление Н от задатчика. Тогда ПП11.1 реализует операцию: Р= Р1 при Р1<Н и Р=Н при Р1>Н.

Устройство    извлечения    квадратного    корня (квадратор)     типа     ПФ1.17 предназначен для реализации с погрешностью 1% функции Р=[80 (Р1-Н)]0,5+ Н.

Подробнее о функционировании устройства извлечения квадратного корня

Для   аппроксимации   параболы   используют  три   кусочно-линейных  функции, характеризуемых    начальными    значениями     и    углом     наклона.     Интервал определения каждой функции задают повторителями со сдвигами, углы наклона -   регулируемыми   ПС   с   проводимостями   b1, b2 (рис.1.22).

Повторитель 1 устанавливает первый интервал при Р [30, 45] кПа и угле наклона прямой, равном 45°; повторитель 2 определяет второй интервал при Р [40, 75] кПа и угле наклона, зависящем от проводимостей a1, b1. Третий интервал при Р [70,100] кПа задают повторителем 3, а угол наклона - проводимостями a2, b2. Усиление выходного сигнала осуществляют в точном мощном усилителе.

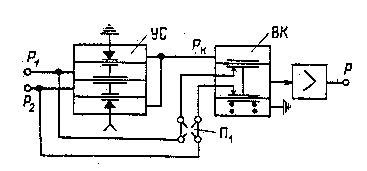

Рис.1.21. Схема селектора:

1 - элемент сравнения; 2 - выключающее реле; 3 - усилитель мощности; 4 - переключатель.



Рис.1.22. Схема квадратора.

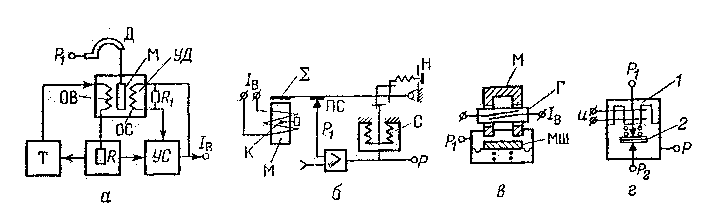

Рис.1.23. Схемы устройства преобразования рода сигнала: а - пневмоэлектрический преобразователь ППЭ-2; б - электропневматический преобразователь ЭП-0000; в - герконовый преобразователь типа ППЭД.1; г - преобразователь типа П1ПР.5.

Преобразователи пневмоэлектрические и электропневматические предназначены для преобразования рода энергии непрерывных сигналов.

Преобразователь типа ППЭ-2 преобразует с погрешностью 1% пневматический сигнал в сигнал постоянного тока 0-5, 0-20 или 4-20 (при нагрузке на выходе не более 2,5 кОм).

Принципиальная схема преобразователя

Принципиальная схема устройства приведена на рис.1.23, а. Пневмосигнал P1 поступает в манометрическую трубку (Д), которая перемешает постоянный магнит (М) в управляемом дросселе (УД) с обмотками возбуждения (ОВ) и обратной связи (ОС). Электрический сигнал, пропорциональный Р1, выделяется на сопротивлении R, включенном через триггер Шмидта Т в обмотку ОВ. Сигнал от резистора R поступает на усилитель (УС) и далее на выход преобразователя. Часть тока Iв вводят в обмотку ОС дросселя. В контуре «триггер Т - обмотка ОВ - сопротивление R» возникают автоколебания тока, среднее значение и знак которого пропорциональны величине и направлению перемещения   магнита   М   и   выходному   току   Iв.    Параметрами настройки  преобразователя служат сменное сопротивление R1 и корректор нуля в УС.

Перечень элементов и устройств ПСА

Таблица 2.1. Перечень элементов и устройств ПСА

Элемент

Шифр

Назначение

1

2

3

Пневмосопротивления регулируемые

САМП-1

Регулируемые дроссели со шкалой для изменения расхода

Пневмоемкость

САМП-2

Аккумуляция воздуха, построение пневмокамер

Пневмосопротивление регулируемое

ЕАМП

Регулируемый бесшкальный дроссель для  изменения  расхода

Пневмосопротивление нерегулируемое

САМП-3

Постоянный дроссель для изменения расхода

Пневмоповторитель

САМП-4

Формирование маломощного выходного сигнала, равного входному

Пневмоповторитель

П2П.1М

То же

Повторитель со сдвигом

ПАМП-1

Формирование выходного сигнала,  отличающегося от входного на постоянную величину

Повторитель со сдвигом

П2П.2М

То же

Пневмоповторитель точный мощный

П2П.2М

Повторение   входного   сигнала   с усилением по мощности (класс 0,5)

Пневмоповторитель-усилитель мощности

П2П.7

То же

Пневмоповторитель грубый

ПАМП-3

Повторение входного сигнала с усилением по мощности (безкласса)

Задатчик управления

П2П.З

Ручная установка маломощного сигнала

Задатчик управления

П23Д.З

То же

Задатчик управления

П23Д.4

Ручная установка мощного сигнала

Задатчик        управления

ЗАМП-2

То же

Элемент сравнения трехмембранный

П2ЭС.З

Сравнение двух давлений и формирование на выходе сигнала 0 или 1

Элемент сравнения пятимембранный

П2ЭС.1

Сравнение четырех давлений и формирование на выходе сигнала 0 или 1

Компаратор

КАМП

То же

Реле трехмембранное

П1Р.1

Реализация логических функций с одним дискретным сигналом

Реле трехмембранное

П1Р.З

Реализация логических функций с двумя дискретными входами

Клапан

КЛАМП

Коммутация сигналов, реализация операции ИЛИ

1

2

3

Клапан обратный

ПЗОКЛ

Пропускание    сигнала    в    одном направлении

Преобразователь пневмоэлектрический

ППЭД.2

Преобразование дискретного пневматического сигнала в  дискретный электрический

Преобразователь электропневматический

П1ПР.5

Преобразование дискретного электрического сигнала в дискретный пневматический

Сигнализатор мембранный

СМ-1

Преобразование дискретных пневмосигналов в дискретные электрические

Преобразователь пневмоэлектрический

ППЭ-2

Преобразование непрерывного пневматического сигнала в непрерывный электрический токовый

Преобразователь электропневматический

ЭП-0000

Преобразование непрерывного электрического сигнала в непрерывный пневматический

Пневмотумблер

П1Т2

Ручное включение с фиксацией дискретных сигналов

Пневмокнопка

П1КН.З

Ручное кратковременное включение пневмосигнала

Выключатель конечный

П1ВК.1

Формирование дискретного сигнала  при механическом воздействии

Вентиль

ПОВ.1

Ручное замыкание и размыкание мощной пневмолинии

Реле универсальное

РУП-1М

Реализация логических функций с дискретными сигналами

Модуль интегральный

П1МИ

То же

Устройство прямого предварения

ПФ2Л

Для построения ПД- и ПИД-регуляторов

Устройство обратного предварения

ПФ3.1

Для улучшения характеристик П-и ПИ-регуляторов

Устройство алгебраического суммирования

ПФ1.1

Алгебраическое сложение трех непрерывных сигналов

Устройство извлечения квадратного корня

ПФ1.17

Извлечение квадратного корня

Умножитель на постоянную величину

ПФ1.39

Умножение непрерывного сигнала на константу

Прибор селектирования

ПФ4/5.1

Сравнение двух сигналов с выдачей на выходе большего (меньшего)

Усилитель мощности

ПП1.5

Усиление мощности непрерывного сигнала

Реле переключения

ПП2.5

Коммутация    двух    непрерывных сигналов по дискретным командам

Прибор сигналов ограничения

ПП11Л

Ограничения по максимуму (минимуму) непрерывного сигнала

Преобразователь ЭП-0000 преобразует электрические сигналы 0-5, 0-20 или V 4-20 мА в давление воздуха 20-100 кПа.

Схема и работа преобразователя ЭП-0000

Принципиальная схема преобразователя приведена на рис.1.23, б. Входной сигнал Iв вводят в катушку (К), в которой расположен  постоянный  магнит М, притягивающий с определенной силой, пропорциональной Iв, рычаг S. Это ведет к изменению расстояния между соплом и заслонкой в ПС и давлений на входе P1 и выходе Р усилителя мощности. Одновременно   изменяется   давление   в   сильфоне   С,   включенном   в   контур отрицательной   обратной   связи,   что   приводит  к  восстановлению  равновесия рычажного  сумматора S. Настройку  преобразователя   производят  винтом H, изменяющим расстояние от оси сильфона до оси вращения S, а также шунтом постоянного магнита. Серийно выпускают 4 модификации ЭП-0000 в разных исполнениях: обыкновенном, защищенном от пыли (влаги) и агрессивной среды, электробезопасном.

Рис.1.23. Схемы устройства преобразования рода сигнала: а - пневмоэлектрический преобразователь ППЭ-2; б - электропневматический преобразователь ЭП-0000; в - герконовый преобразователь типа ППЭД.1; г - преобразователь типа П1ПР.5.

Для преобразования рода энергии дискретных сигналов применяют пневмоэлектрические преобразователи типов ППЭД-1, ППЭД-2 (сконструированные на базе одномембранных элементов микропереключателей и магнитоуправляемых герметичных контактов - герконов) и электропневматические преобразователи П1ПР.5 и ПЭПД (построенные на основе переменного ПС сопло - заслонка 2 и электромагнита  1).  Выходами (входами) этих преобразователей служат сигналы уровня О или 24 В постоянного тока.

Схемы преобразователей ППЭД.1 и П1ПР.5 приведены на рис.1.23, в, г.

Основные серийно выпускаемые элементы и функционально простые устройства ПСА приведены в табл. 2.1.
