3. Организация станционной оперативно-технологической связи, стрелочной связи с применением цифровых коммутаторов
Перечисленные виды станционной оперативно-технологической связи организуются на базе специального цифрового коммутационного оборудования.
В качестве абонентских переговорно-вызывных устройств используются существующие прямые телефоны ЦБ, аналоговые телефонные аппараты ЦБ с номеронабирателем (импульсным и DTMF), а также цифровые телефоны ЦСИС (переговорно-вызывные пульты), сопрягающиеся с коммутационной станцией двухпроводными кабельными линиями по каналу 2B+D.
Для подключения вынесенного от коммутационной станции пульта управления используется экранированный кабель с витой парой 5-й категории с диаметром 0,4 – 1,2 мм. Экран кабеля соединяется с корпусом (заземляется) со стороны коммутационной станции.
При выборе пары в магистральном кабеле для подключения пульта необходимо учитывать вносимые пультом помехи для работы аппаратуры системы передачи с частотным разделением каналов. Недопустимо совмещать в одном абонентском распределительном кабеле пары, подключаемые к пульту с парами абонентских аналоговых линий.
Аналоговые телефонные аппараты ЦБ с номеронабирателем, выход с которых предусматривается и в диспетчерскую связь, оборудуются микротелефонной трубкой с тангентой, при нажатии которой в линию передается сигнал управления, включающий соответствующие тракты коммутационной станции в режим передачи для ведения переговоров в полудуплексном режиме. В зависимости от категории железнодорожной станции и организации сетей технологической связи коммутационное устанавливаемое оборудование обеспечивает возможность работы в исполнительном и распорядительном режимах.
С учетом технологии эксплуатационной работы, для оперативно-технологической связи на крупных участковых и сортировочных станциях используется несколько комплектов аппаратуры, объединенных между собой в пределах станции. Отдельные коммутационные станции соединяются с помощью потоков Е1. При этом должна обеспечиваться доступность к диспетчерским линиям, в соответствии с регламентом работы, абонентов, подключенных к любому комплекту аппаратуры. Между собой отдельные комплекты аппаратуры в пределах станции обычно соединяются с использованием кабельных линий с медными жилами, оборудованных модемами по технологии хDSL.
В соответствии с регламентом работы железнодорожной станции каждому абоненту устанавливаются категории доступности, определяющие разрешенные и запрещенные соединения в системе диспетчерской, станционной распорядительной, стрелочной и парковой связи.

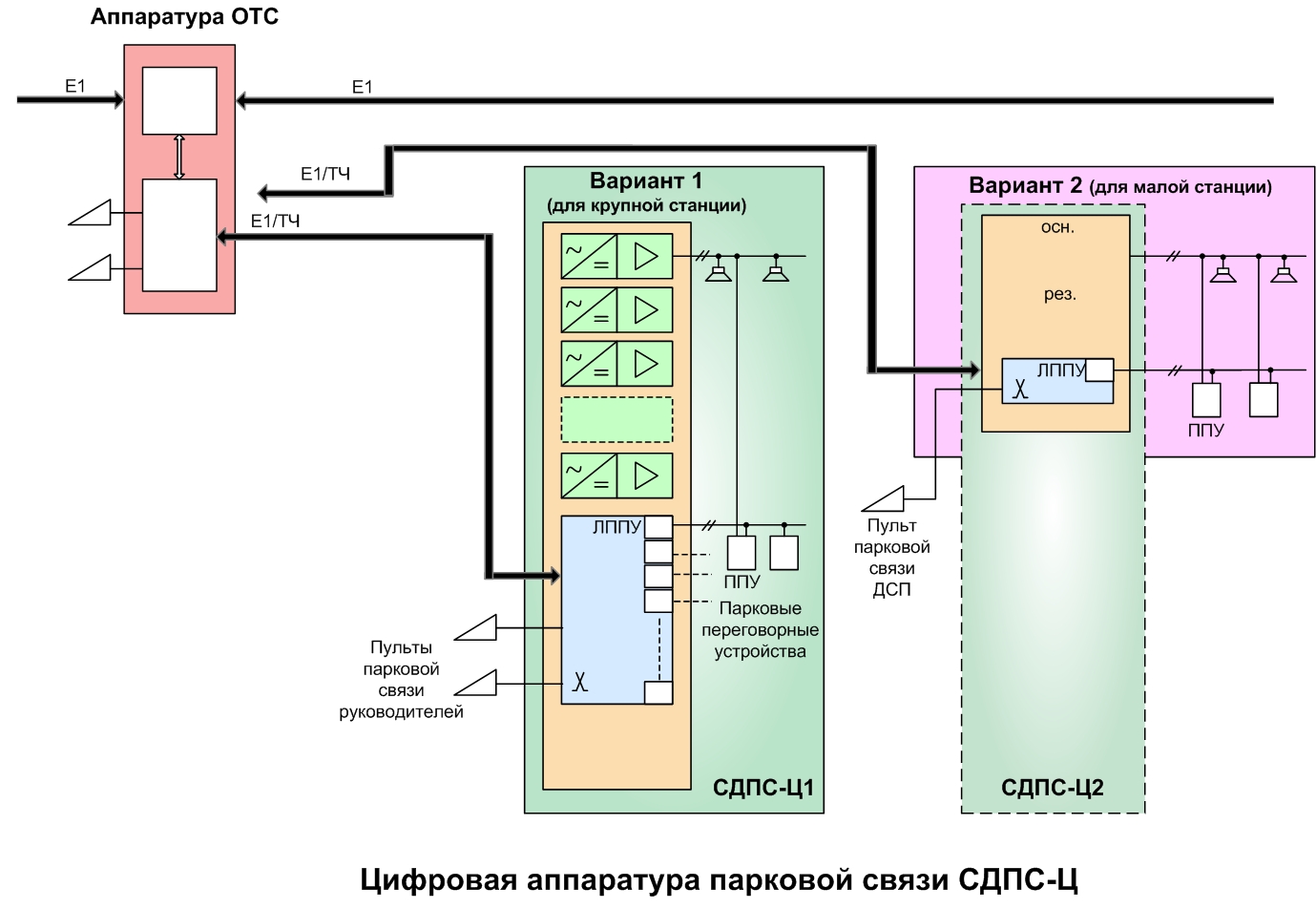

Двусторонняя парковая связь (ДПС) организуется с применением цифровой, цифро-аналоговой или аналоговой аппаратуры (рис. 3.1).
Рис. 3.1. Цифровая аппаратура парковой связи
Организация перегонной и межстанционной связи
Цепи перегонной (ПГС) и межстанционной (МЖС) связи организуются по кабелю с медными жилами. Для МЖС предусматриваются резервные каналы в цифровой сети.
Для организации перегонной связи на шкафах с аппаратурой СЦБ устанавливаются розетки, к которым абоненты перегонной связи подключаются с помощью носимых телефонных аппаратов или микротелефонных трубок (рис. 4.1).
В аппаратуре ОТС предусмотрен для подключения линии ПГС специальный линейный комплект, рассчитанный для работы как с телефонными аппаратами «Перегон КТС», так и с микротелефонной трубкой, оборудованной устройствами формирования сигнала управления (включаемого при нажатии тангенты), а также импульсного и тонального набора (DTMF).
Линейный комплект перегонной связи имеет изолированные от корпуса (земли) полюса источника дистанционного электропитания линии ПГС. Физические цепи перегонной и избирательной связи оборудуются устройствами защиты типа ПМС, ЗИС.
С помощью микротелефонной трубки или специального телефонного аппарата абонент перегона имеет возможность переговоров с ДСП, ДНЦ, ЭЧЦ, СДС.
Рис. 4.1. Аппаратура перегонной связи
