1.9 Раскладка лекал

После разработки деталей кроя выполняют раскладку лекал в масштабе 1:4 на миллиметровой бумаге. Ширина раскладки 70 см, способ настила – всгиб.

Вид раскладки определяется количеством комплектов лекал. В данной работе раскладка одиночная, состоящая из полукомплекта лекал разрабатываемой модели [5].

Раскладка лекал производится в соответствии с техническими условиями на раскладку лекал и раскрой. Материалы из натуральных и искусственных волокон перед раскроем декатируют. Раскладку лекал начинают с размещения крупных (основных) деталей, изменяя их расположение до тех пор, пока не будет найдена наиболее рациональная раскладка, обеспечивающая наименьший расход материала. Затем, используя свободные места между крупными деталями, размещают мелкие детали. Необходимо соблюдать направление долевой нити на всех деталях и учитывать направление ворса, рисунка и оттенок материала [5].

В данной работе материал для разрабатываемой модели имеет крупный рисунок, расположенный в одну сторону. Поэтому на всех деталях изделия направление рисунка должно быть одинаковым. Необходимо следить также за симметричностью расположения рисунка на парных деталях, при этом середина спинки и переда должна совпадать с серединой рисунка [5].

Раскладка лекал женского плаща представлена в приложении 11.

2. Технологический процесс изготовления изделия

2.1. Описание обработки узла. Соединение отлетной по низу подкладки с изделием

Когда подкладка обработана полностью, ее соединяют с изделием, выполняя следующие действия.

1. Подкладку притачивают по внутреннему срезу подбортов и срезу стойки верхнего воротника швом шириной 1 см (вкладывая вешалку) по подкладке, совмещая контрольные знаки на подборте и бортовом срезе подкладки.

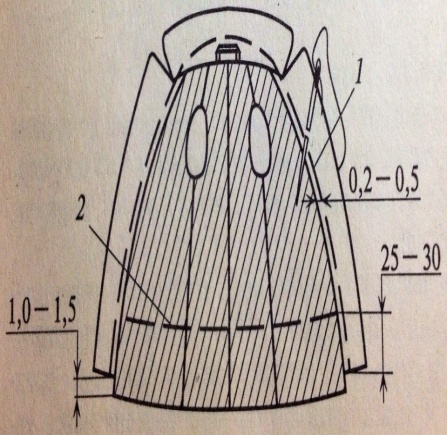

2. Вывертывают изделие на лицевую сторону и приметывают подборта по внутренним срезам на расстоянии 0,2-0,5 см от строчек притачивания подкладки (рис. 1, строчка 1). При этом изделие располагают на столе подкладкой вверх, бортом к работающему. По подкладке прокладывают строчку прямых стежков на расстоянии 25-30 см от низа (рисунок 1, строчка 2).

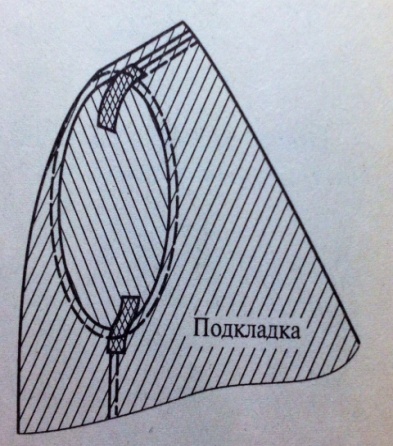

3. Прикрепляют шов притачивания подкладки к бортовой прокладке (рисунок 2) на спецмашине потайного стежка или вручную косыми стежками, а по воротнику – ко шву втачивания нижнего воротника в горловину на стачивающей машине или вручную. Если изделие без бортовой прокладки, внутренний срез подборта допускается не соединять с изделием или соединять лишь с деталями кармана, или приклеивать отрезками клеевой паутинки.

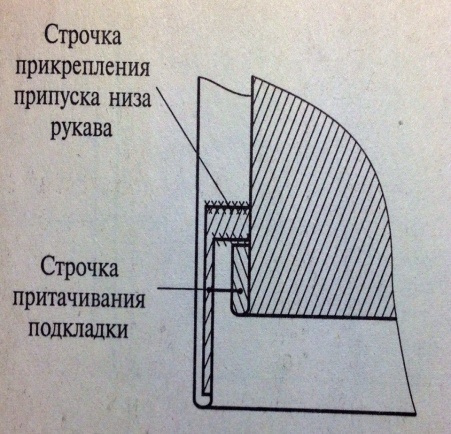

4. Нижней срез подкладки рукава притачивают к нижнему срезу рукава верха швом шириной 1см, вывернув рукав на изнаночную сторону(рисунок 3).

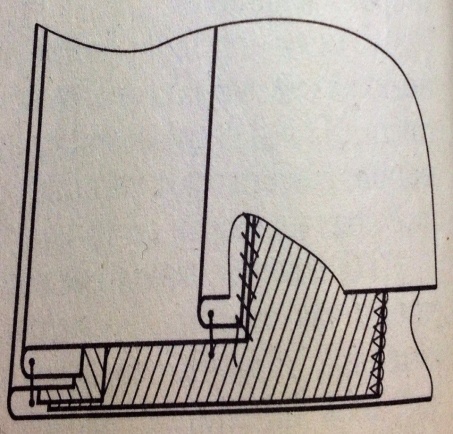

5. Шов притачивания подкладки по низу рукава прикрепляют к прокладке на спецмашине потайного стежка или вручную или закрепляют припуск низа рукава над локтевыми и передними швами 4-5 стежками (рисунок 4).

6. На стачивающей машине или вручную прикрепляют локтевые швы

подкладки к локтевым швам рукава в области локтя.

7. Рукава вывертывают на лицевую сторону.

8. Прикрепляют подкладку по пройме над плечевыми и боковыми швами двумя способами:

1) разметочными стежками над плечевым и боковым швами;

2) с помощью полосок ткани (шириной 2,0-2,5 см, длиной 4-5 см), которые вкладывают в шов втачивания рукава подкладки на уровне плечевых и боковых швов (рисунок 5). Свободные концы полосок прикрепляют к пройме изделия.

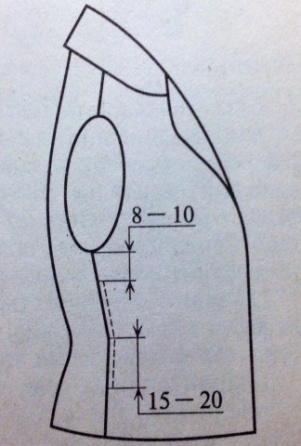

9. Соединяют боковые швы подкладки с боковыми швами верха за припуск шва спинки, начиная ниже пройм на 8-10 см и заканчивая ниже линии талии на 15-20 см разметочными стежками (рисунок 6).

10. Нижний срез подкладки подрезают, разложив плащ подкладкой вниз (рисунок 7, а).

11. Подогнутый край подкладки должен перекрывать край подгиба низа верха на 1,5 см в готовом виде или половину ширины подгиба низа изделия (рисунок 7, б).

12. Обрабатывают низ подкладки швом с закрытым срезом (ширина подгиба низа 3-5 см), застрачивая припуск зигзагообразной строчкой (рисунок 7, б).

13. Соединяют подкладку с нижними углами подбортов [6].

Рис. 1 Рис. 2 Рис. 3

Рис. 4 Рис. 5 Рис. 6

Рис. 7

2.2. Степень готовности изделия к примерке

Схема подготовки изделия к первой примерке представлена в приложении 12.

2.3. Последовательность изготовления изделия

Схема подготовки изделия ко второй примерке представлена в приложении 13.

2.4. Характеристика материалов

Материалы, используемые при изготовлении женского плаща, представлены в приложении 14.

2.5. Выбор оборудования

Оборудование, при помощи которого выполняется изготовление женского плаща, представлено в приложении 15 и в приложении 16.

2.6. Инструменты и приспособления

Инструменты и приспособления, при помощи которых выполняется изготовление женского плаща, представлены в приложении 17.

2.7. Организация рабочего места

Выполнение ручных операций при изготовлении женского плаща производят на рабочем месте для ручных работ. Организация рабочего места для ручных работ представлена в приложении 18.

Выполнение машинных операций при изготовлении женского плаща производят на рабочем месте для машинных работ. Организация рабочего места для машинных работ представлена в приложении 19.

Выполнение влажно - тепловых операций при изготовлении женского плаща производят на рабочем месте для влажно - тепловых работ. Организация рабочего места для влажно - тепловых работ представлена в приложении 20.
