5.3.8 . Етикетування пет- пляшок

ПЕТ -пляшки етикетуються так само, як і скляні, але оскільки у більшості ПЕТ- пляшок площа більше, останнім часом спостерігається перехід до більш великим і / або круговим етикеток . Також для Етикетуваль - ня стали застосовуватися різні види плівок, які просто змотуються з котушки і їх кінці склеюються в одному місці, що дає значну економію клею.

Можна сказати, що спостерігається тенденція до використання бесклеевого кругового етикетування . Це має під собою такі підстави:

■ вся циліндрична площа пляшки використовується в рекламних цілях;

■ власне пляшка не стикається з клеєм.

Внаслідок цього можливо :

■ видалити етикетку перед мийкою ;

■ сортувати етикетки і утилізувати їх сухими ;

■ значно скоротити витрата клею ;

■ економити миючий лужний розчин і енергію ;

■ оберегти миючий лужний розчин

від забруднення етикеткової пульпою .

Попередньо видрукувані етикетки

наносяться за рулону. Стрічка проходить через розправлявся пристрій, який направляє її на передбачену висоту. Обертовий ніж відрізає етикетку в тому місці, де фотоелемент розпізнає реєстрову мітку, що забезпечує чітке відділення етикеток одну від іншої. Відрізана етикетка за допомогою вакуумного барабана направляється далі для нанесення на неї клею (рис. 5.65, 1 - я фаза). Цей настроюється на потрібний формат барабан має виступ шириною приблизно 1см , відповідний задньому краю етикетки і призначений для склеювання внахлест. Ця смужка склеювання при проході у клейового валика змащується найтоншим шаром розігрітого клею ( 2 - я фаза , три смужки склеювання внахлест добре видно на вакуумному барабані) .

Вакуумний барабан продовжує утримувати етикетку до тих пір, поки вона не буде прийнята обертається пляшкою і не обернеться на ній (3-тя фаза). Відразу після цього переди задній краї етикетки накладаються один на одного і за лічені секунди склеюються (4 - я фаза). Таким чином відбувається замикання і склеювання кругової етикетки нема з пляшкою, а з самою етикеткою. Для стабільної посадки етикетки

■ під час накладення на пляшку вона злегка розтягується , а

■ пляшка перед нанесенням етикетки запилюється водоповітряною сумішшю .

Етикетка стискається і міцно сидить на

своєму місці , закріплена тонкою плівкою води.

В іншій системі для фіксації етикетки на пляшці на етикетку наноситься невелика кількість холодного клею (рис. 5.66 ) .

Холодний клей після висихання розтріскується і відстає від пляшки. Гарячий клей міцно скріплює кінці етикетки і не стикається з пляшкою , що дозволяє видаляти етикетки перед черговою мийкою пляшок. Для цього використовують пристрій для розрізання плівки ( рис. 5.67) . Весь процес етикетування відстежується і регулюється електронікою.

5.4

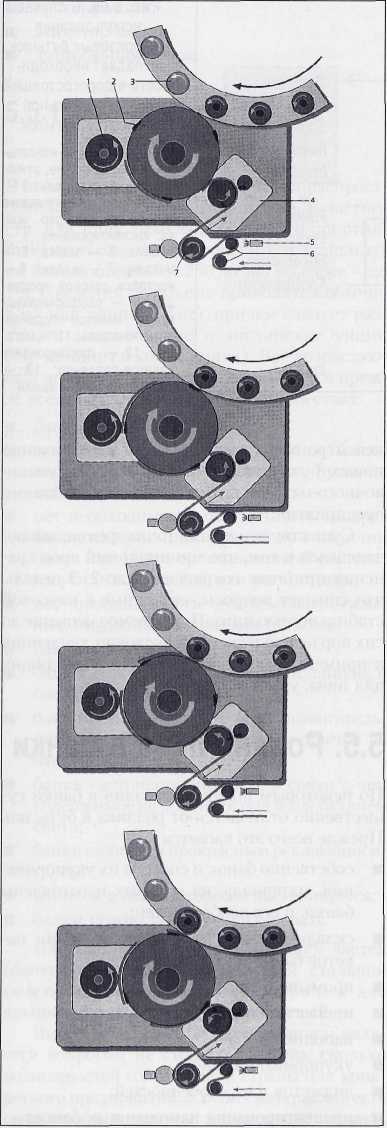

Рис . 5.65 . Круговий етикетування :

1 - клейовий валик ; 2 - вакуумний барабан ; 3 - тарілка ; що повертає пляшку ; 4 - ніж; 5 - сенсорний лічильник ; 6 - напрямні ролики ; 7 - фіксуючі і просувають валики

1 - я фаза: вакуумна передача етикеток ; 2 - я фаза : нанесення клею на край етикетки;

3-тя фаза: передача етикетки на пляшку ; 4 - я фаза: склеювання країв етикетки внахлест

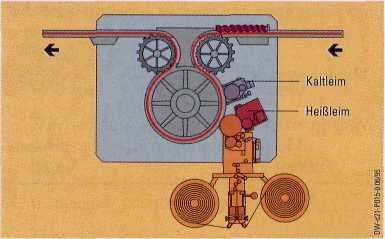

Рис . 5.66 . Круговий етикетування двома різними системами нанесення клею:

Kaltleim - холодний клей; Heipleim - гарячий клей

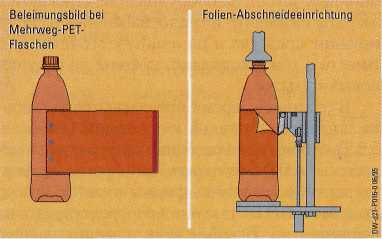

Рис . 5.67 . Нанесення клею і пристрій для розрізання плівки:

Beleimungsbild bei Mehrweg - PET- Flashen - нанесення клею при використанні багаторазових ПЕТ- пляшок; Folien - Abschneideeinrichtung - пристрій для розрізання плівки
