Принцип роботи установки ( рис.7)

Щоб здобудуть сортівку заданої міцності, встановлюються необхідній рівень витрати спирту (в залежності від его міцності и температур) відповіднім положенням регулююча вентиля для подачі спирту 4. Відкрівають кран на комунікацію від вітратної ємкості спирту 1 до бачка постійного уровня 3. Потім пускають відцентровій насос 8, Який подає воду на інжектор 5, и відкрівають кран подачі води на інжектор. Першу пробу для визначення міцності сортівкі відбірають з пробовідбірного крана установки через 1,5-2,0 хв, наступні - через 5 хв.

Готова сортівка под дією кінетічної ЕНЕРГІЇ водяного струменить від насоса в інжектор подається в напірній чан 11 . При цьом відцентровій насос, Який подає пом'якшення воду, створює ТИСК на вході в інжекційну установку Рівний 0,8 МПа. Тиск потоку на віході установки складає 0,1 МПа. Установка Забезпечує Підтримання концентрації спирту у водно- спіртовій Суміші з відхіленнямі , Які НЕ перевіщують між , встановленного державним стандартом. Продуктивність установки 1800дал/рік. З напірного чану сортівка Направляється на очищення в вугільно - Очисні батарею.

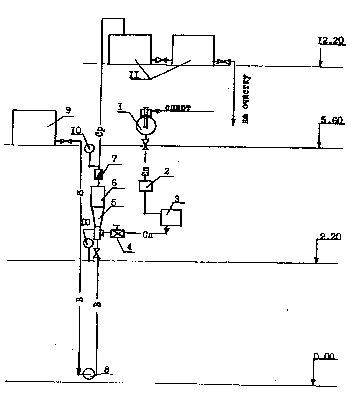

Рис. 7 - СХЕМА КОМПОНУВАННЯ ІНЖЕКЦІЙНОЇ УСТАНОВКИ НА Полтавська ЛГЗ ДЛЯ Приготування СОРТІВКІ В ПОТОЦІ ТА ПОДАЧІ ЇЇ У НАПІРНУ Ємкість:

5 - інжектор; 6 - турбулізатор: 7 - зворотній клапан; 8 - насос подачі пом'якшеної води; 9 - збірник пом'якшеної води; 10 - манометри; 11 - напірні ємкості сортівкі

АПАРАТУРА для фільтрування

І ОЧИЩЕННЯ ВОДНО - спиртового розчину

Пісочний фільтр

Водно- спиртовий розчин очищають від зважених часток шляхом фільтрування його через шар кварцового піску. Для цього застосовують пісочні одно- і двопоточні фільтри без тканинних фільтруючих прокладок. Відсутність тканинних прокладок дозволило механізувати трудомісткі операції при митті піску. Пісок промивають безпосередньо у фільтрі без його вивантаження . Такий спосіб мийки піску поряд з полегшенням праці створює нормальні санітарні умови.

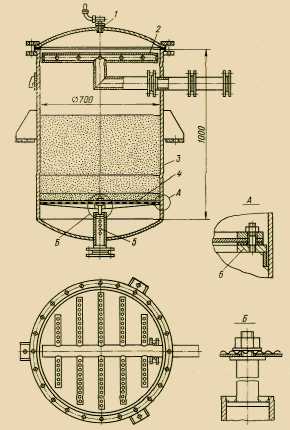

Однопотоковий пісочний фільтр (рис. ХIII - 7 ) являє собою циліндричний корпус 3, виготовлений з листової міді товщиною 1,5мм з покриттям зсередини оловом або з нержавіючої сталі товщиною 2-3мм. Діаметр циліндра фільтра 0,7м , висота 1,1м.

Рис. ХIII-7. однопотоковий фільтр

Па опорному кільці 6 кріпиться решітка 4 з отворами діаметром 1мм. На грати укладається шар крупного піску ( 50мм ) з розміром зерен 2,5-3,5мм, потім шар ( 50мм ) з розміром зерен 2,0-2,5мм і шар ( 400мм) дрібного піску з розміром зерен 1,5-2мм.

Суміш у фільтр вводиться через розподільну головку 2 . У процесі фільтрування суміш проходить через шар зверху вниз і відводиться по перфорованому патрубка 5 через оглядового ліхтар. До патрубку 1 прикріплений воздушник . Швидкість фільтрування для горілки становить 2-6м / ч. Фільтрування водно -спиртового розчину відбувається під тиском 0,02 - 0,06 МПа. При забрудненні фільтра, що зменшує швидкість фільтрування, пісок промивають потоком води, що подається знизу вгору. Тривалість циклу роботи фільтра становить 2500-3000 ч.

У двухпоточном фільтрі (рис. XIII -8) водно- спиртовий розчин фільтрується через шар піску двома потоками. Розчин підводиться до фільтру зверху через розподільний пристрій 1 і знизу через перфоровану трубу 3 . Освітлений розчин відводиться через дренажний пристрій 2, розташоване в середині шару піску. Труба дренажного колектора обтягнута сіткою з діаметром отворів 0,2-0,3мм. Двухпоточний фільтр має більшу продуктивність у порівнянні з однопоточні. Тривалість фільтрування в цьому фільтрі 5000-6000 ч.

Продуктивність одного фільтра становить 200 - 250 дал /ч.

Рис. XIII-8. двухпоточний фільтр
