Мірники
Спирт, що надходить на зберігання в спиртосховище і відпускається зі сховища, вимірюють за допомогою мірників I класу точності. У разі вимірювання об'єму при температурі 20 °С допустима похибка становить ± 0,1 %.
У спиртової та лікеро -горілчаної промисловості застосовуються мерники горизонтальні конічні і вертикальні циліндричні .

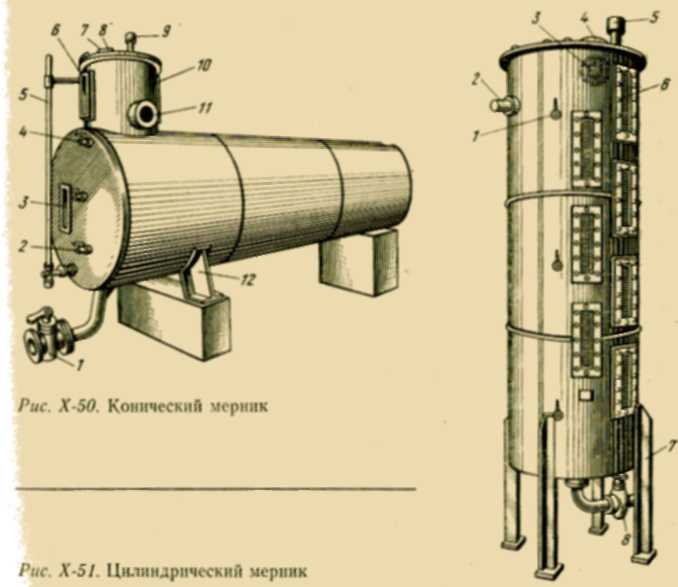

Конічні мерники (рис. Х-50) призначені для вимірювання великих обсягів спирту- від 250 до 1100 дал. Конічний мірник являє собою усічений конус з опуклим днищем і з циліндричною горловиною. Конічна форма мерника забезпечує швидке стікання спирту по похилих стінок. Мірник встановлюють на міцній основі, яка виключає його зсув, і так, щоб вісь його конічної частини була горизонтальна, а вісь циліндричної горловини вертикальна. Мірник забезпечений наступній арматурою : кран 11 з наливний трубою, опущеною майже до дна мерника; кран 1 для зливу спирту; краники 2 і 4 для відбору проб спирту з різних верств; вертикальна скляна трубка 5 для вказівки рівня спирту ; оглядове скло 3 для спостереження за показанням термометра , що знаходиться всередині мерника; оглядові скла 6 і 10, встановлені на горловині в діаметрально протилежних точках. Переднє оглядове скло має з боків пластини, на яких вигравірувані позначки місткості мірника . Крім того , мірник має воздушник 9 для відводу повітря , кругле оглядове скло 7 і люк 8. Для установки мерника корпус його забезпечений опорними лапами 12 .
Циліндричний вертикальний мірник служить для вимірювання обсягів спирту менше 100 дал. У циліндричному мірнику з конусним дном і плоскою кришкою (рис. Х- 51) в центрі дна є труба із зливним краном 8. Наповнення ведеться через кран 3, з'єднаний з трубою, опущеною до дна мерника.
На фронтальній частині мерника є оглядові скла 6 з металевими гратами. На фаски рамок нанесені поділки для відліку місткості. Внутрішність мерника висвітлюється через круглий скло 4 в кришці мерника. Крани 1 служать для відбору проб спирту. Мірник має воздушник 5 і переливну трубу 2 для автоматичного встановлення рівня рідини проти позначки, що відповідає повної місткості мірника. Для установки мерника служать лапи 7.
Резервуари для зберігання спирту
Для зберігання спирту на спиртових і лікеро-горілчаних заводах застосовуються вертикальні циліндричні сталеві резервуари з плоским днищем і горизонтальні циліндричні резервуари .
Корпус вертикального циліндричного резервуара виконується зі сталі Ст. 3 і складається з трьох основних елементів: бічних стін , днища і кришки. Бічні стіни циліндричного резервуара виконуються з листів товщиною від 4 до 10мм і складаються вони з поясів. Для резервуарів місткістю до 1000м3 пояса і днище виконуються із сталевих листів товщиною 4мм. Для резервуарів великої місткості нижні пояси і днище мають велику товщину. Днища резервуарів плоскі, що лежать на фундаментах , що сприймають основну частину навантаження. Фундаменти , на яких стоять резервуари , стрічкові , висотою 1200-1600мм. Це дозволяє стежити за герметичністю швів днища. Між днищем і фундаментом прокладають дерев'яні бруски перетином 150x200 мм. Листи корпуси з'єднані зварюванням. Зварні шви є міцними і щільними. Циліндрична частина корпусу резервуара з'єднана з днищем і кришкою за допомогою кільцевих косинців. Кришка резервуара може бути плоскою, конічної або сферичної .
Конічна кришка має невеликий ухил (1 : 20). Навантаження кришки сприймається напівферми (від 4 до 8) , які підтримують балки.

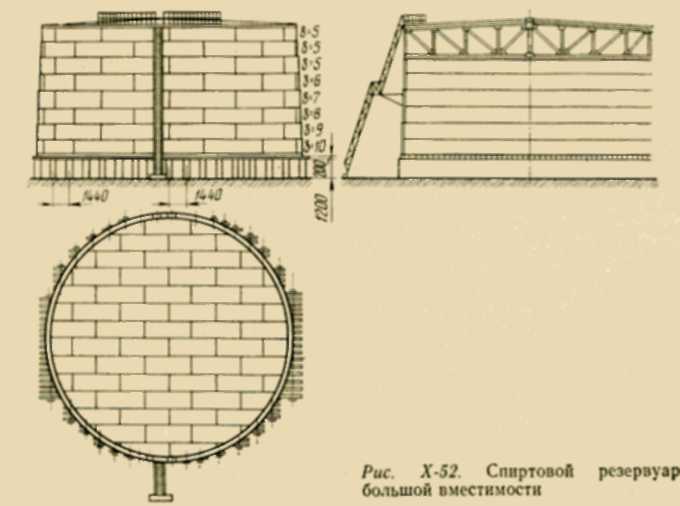

Резервуари великої місткості ( 4600м3) (рис. Х-52) встановлюються під відкритим небом. На кришці резервуара мається світловий люк , який служить для провітрювання і освітлення резервуара під час ремонту. Другий люк влаштований в нижньому поясі резервуара і служить лазом для робітників при чищенні і ремонті резервуара. Крім того, резервуар має люк для опускання в нього мірної стрічки або лінійки. Великі резервуари обладнані пристроєм для виміру рівня спирту.
Спирт в резервуар наливається через наливну трубу , яка проходить через верхній пояс або через кришку і опускається не менше ніж на 3/4 висоти резервуара. Зливна труба служить для спорожнення резервуара. Вона входить в резервуар в нижній точці днища. Зливна труба забезпечена запірним клапаном, що відкривається за допомогою зовнішньої тяги. Резервуар забезпечений також механічним дихальним і гідравлічним запобіжним клапанами.

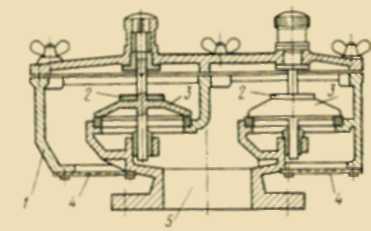

Рис . Х- 53 . дихальний клапан
Дихальний клапан ( рис.Х-53) призначений для впуску й випуску повітря при зміні обсягу газового простору в резервуарі. Зміна обсягу газового простору відбувається у двох випадках: при наповненні і спорожненні резервуара ; при зміні температури повітря в резервуарі.
Дихальний клапан влаштований так , що він відкривається і повідомляє резервуар з атмосферою, коли надлишковий тиск або вакуум у повітряному просторі досягає певної величини.
Дихальний клапан складається з корпуса 1 з кришкою, клапанів 3, штуцера 5 і сітки 4. Граничні величини тиску і вакууму регулюють шайбою 2 . Дихальний клапан з'єднується з резервуаром через вогневої запобіжник (рис.Х-54), призначений для оберігання резервуара від потрапляння всередину нього полум'я і іскор.
Вогневої запобіжник являє собою коробку , яка заповнена гофрованими пластинками з матеріалу, що володіє високою теплопровідністю і теплоємністю (мідь, алюміній). Полум'я та іскри, проходячи через запобіжник, втрачають тепло, і температура їх стає нижче температури спалаху спирту.

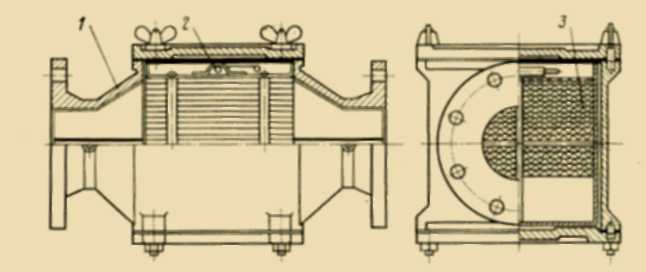

Рис . Х -51. Вогневої запобіжник :
1 - корпус , 2 - відкидна кришка ; 3 - гофровані пластини
Крім механічного дихального клапана на резервуарі встановлюють гідравлічний запобіжний клапан , що з'єднує повітряний простір резервуара з атмосферою так само, як і дихальний клапан. Гідравлічний клапан (рис.Х- 55) призначений для оберігання резервуара від деформації в тому випадку, якщо механічний дихальний клапан виявиться несправним, що можливо в зимовий час через примерзання тарілки клапана до сідла або ж внаслідок корозії.

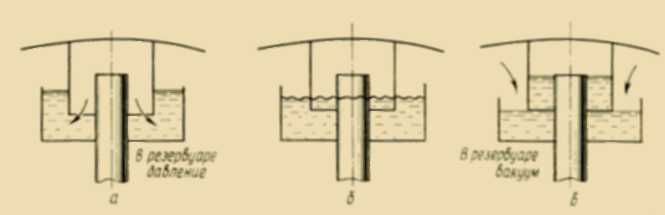

Рис. Х-55. Положення гідравлічного клапана при роботі:
а - при підвищеному тиску в резервуарі; б-неробочий, коли тиск у резервуарі дорівнює атмосферному: в - при вакуумі в резервуарі
Рідина в запобіжному клапані повинна бути незамерзаючої і малоіспаряющейся.
При нормальному стані дихального клапана гідравлічний запобіжник не повинен працювати. Тому його встановлюють на кілька більший тиск і вакуум, ніж дихальний клапан.
