Контрольні снаряди

Контрольний снаряд - автоматично діючий прилад , що включається в спиртовій трубопровід. Він одночасно вимірює об'ємне кількість пройшов через нього продукту і об'ємне кількість безводного алкоголю , що міститься в цьому продукті.

Точність обліку кількості спирту ± 0,75%; точність обліку кількості безводного алкоголю в перекладі на обсяг при 20 °С від -1,5 до +0,5 %. Механізм контрольного снаряда приводиться в рух напором протікає рідини . У робочому стані контрольний снаряд пломбується і можливість втручання в показання снаряда виключається .

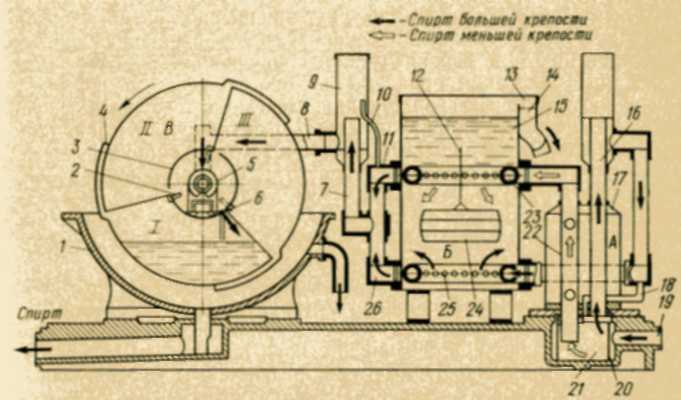

Схема руху спирту в контрольному снаряді представлена ​​на рис. Х -48. Снаряд складається з трьох елементів: розподільчого пристрою А з переливною трубкою 18. приймального циліндра Б і барабана В з повітряною трубкою 2 .

Рис . Х -48. Схема проходження спирту в контрольному снаряді

Спиртовий розчин з холодильника по трубі 19 вступає у розподільну коробку 21, розташовану в чавунній платформі снаряда. У коробці 21 встановлено мідний стакан 20. Розчин переливається в склянку , а з нього по двох трубках 16 і 22 і через два кільцеподібні трубки з отворами 23 і 25 надходить у приймач 15. Трубки 16 і 22 проходять через змішувач 17, з яким трубка 22 з'єднується двома отворами, розташованими вгорі і внизу змішувача.

Розподільчий пристрій призначений для додання відповідного напряму розчинів спирту різної щільності. Слабкий розчин з великою щільністю піднімається знизу коробки 21 по трубі 22 і надходить у верхню кільцеву трубу. У приймачі 15 з кишенею 13 і зливною трубою 14, де розміщений поплавок, що вимірює щільність спирту, потоки, що виходять з отворів кільцевих труб, змішуються. Досягається це завдяки тому, що рідина з великою щільністю опускається вниз, а рідина з меншою щільністю піднімається вгору. З приймача суміш по трубах 7 , 8 , 11 , 26 , забезпеченим воздушником 9, 10, через сито 5 потрапляє у внутрішній циліндр 3 вимірювального барабана.

Кільцева порожнина між внутрішнім циліндром і зовнішнім барабаном розділена радіальними перегородками на три рівні секції (I - III). Ці секції сполучаються з внутрішнім циліндром через три щілини 6, паралельні осі барабана і розташовані в правому куті секцій поблизу перегородок.

З рис . Х- 48 видно, що розчин надходить у секцію I барабана. У міру наповнення секції центр ваги барабана переміщається і барабан отримує обертання проти годинникової стрілки. Після заповнення секції I розчин починає надходити в секцію II, а секція I починає опорожняться через щілину 4 в корито 1. Таким чином, барабан отримує безперервне обертання проти годинникової стрілки. Через шестерну передачу обертання барабана передається лічильнику, що відзначає об'єм рідини, що пройшла через контрольний снаряд.

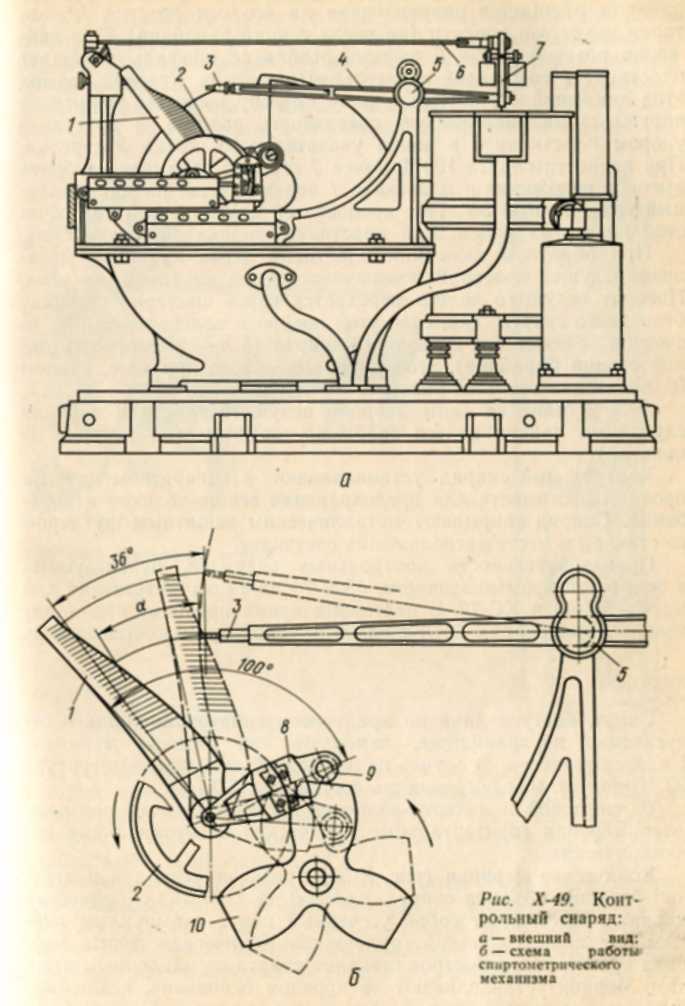

Вимірювання кількості безводного алкоголю, що протікає через снаряд, засноване на ареометріческім принципі. В якості ареометра служить поплавець 24, розміщений в приймачі і заповнений спиртом міцністю 96 об.%. Залежно від міцності спирту , що протікає через циліндр , поплавок піднімається або опускається. За допомогою дроту 12 поплавок підвішений до підвісного приладу 7 (рис. Х- 49, а), який з одного боку з'єднаний зі сталевою пружиною 6 . З іншого боку прилад шарнірно з'єднаний з коротким плечем стрілки 4 , укріпленої на осі 5 . При опусканні поплавка опускається правий кінець пружини 6. Одночасно з ним опускається кінець короткого плеча стрілки 4, що обертається навколо осі 5. При цьому піднімається зазубрений кінець 3 довгого плеча стрілки 4. При піднятті поплавка ці процеси протікають у зворотному порядку.

Таким чином, залежно від міцності надходить спирту змінюється положення кінця довгого плеча стрілки 4 . Найбільш високе положення цей кінець займе при зануренні поплавця в безводний спирт; в найнижчому положенні він перебуватиме при зануренні поплавця в воду. Відповідно до положення кінця стрілки при різних фортецях спирту вона буде стикатися з платівкою 1 в різних її пунктах. На платівці 1 нанесені поділки , відповідними- ющіе фортеці розчину в даному положенні стрілки.

Платівка 1 зі спіртометріческой шкалою закріплена на горизонтальній осі ; разом з платівкою і під кутом до неї 110° укріплений важіль 8 з роликом 9 на кінці ( рис. Х- 49, б). На цю ж вісь вільно посаджено провідне кільце 2, яке може обертатися тільки проти годинникової стрілки. Це обертання забезпечується фрикційним храповим механізмом.

При проходженні через снаряд розчину спирту разом з барабаном обертається закріплена на його осі розетка 10, яка має три лопаті (по числу секцій барабана) . При русі розетки ролик 9 важеля, огинаючи її профіль, повідомляє платівці 1 зі шкалою рух, що гойдає. Кутовий розмах цих рухів обмежений: в одну сторону виходом ролика на зовнішню циліндричну поверхню розетки, в іншу - упором пластинки 1 в кінець вказівного кінця 3 стрілки. При міцності спирту 100 % кінець 3 стрілки займає найбільш високе положення і платівка 1 переміщається на максимальний кут, рівний 36°. При фортеці 50 % кут дорівнює 18°; в чистій воді кут дорівнює 0 ° і платівка зі шкалою нерухома.

При зворотному русі пластинки через механізм хропіння провідне колесо 2 повертається нею на такий же кут. Поворот ведучого колеса передається через шестерні лічильнику безводного спирту. Так , якщо кут повороту колеса дорівнює 36°, то лічильник покаже 5л безводного спирту (5л - місткість однієї секції барабана) , кут дорівнює 18°-2л; при куті, рівному 0 ° , показання лічильника рівні 0.

Для усунення сили інерції ведучого колеса і впливу випадкових причин колесо забезпечено гальмом ( на малюнку не показаний) .

Контрольний снаряд встановлюють в апаратному цеху на міцному постаменті для запобігання його від поштовхів і коливань. Снаряд закривають металевим захисним футляром зі склом в місці розташування лічильників.

Продуктивність контрольних снарядів, що використовуються в спиртової промисловості , 45 і 70 дал / год відповідно для марок КС -45 і КС- 70 . Контрольний снаряд ВКА - 2 більш високої продуктивності
