Парові регулятори

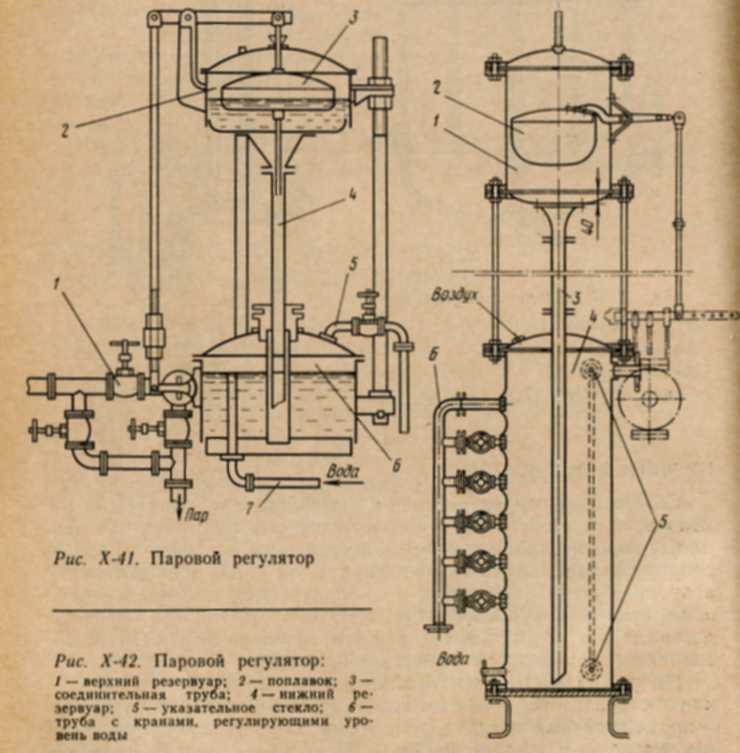

Паровий регулятор (рис. Х- 41) призначений для автоматичного регулювання подачі пари в колону, щоб підтримати в ній постійний тиск пари і стабілізувати тепловий режим роботи установки.

Резервуари 2 і 6 з'єднані трубою 4. У верхньому резервуарі перебуває поплавок 3, стрижень якого виходить через сальник назовні і з'єднується важелями з паровим клапаном 1. Труба 4 нерухомо з'єднана з верхнім резервуаром , в нижній резервуар вона входить через сальник , тому відстань між резервуарами може змінюватися. Вода в резервуар 6 подається по трубі 7 . Для установки резервуарів в певному положенні служать три стійки з гвинтами. Нижній резервуар трубою 5 з'єднаний з паровим простором кубової частини установки і має водомірне скло.

При зміні тиску в апараті змінюється рівень рідини в нижньому резервуарі. При збільшенні тиску рівень знижується. Рідина переходить у верхній резервуар, поплавок піднімається і приводить в рух систему важелів, які прикривають паровий клапан. В результаті подача пари в колону зменшується і тиск в колоні падає. При зменшенні тиску в колоні рівень води і поплавець опускаються, важелі відкривають клапан і збільшують надходження пари в колону. При цьому тиск в ній зростає.

В іншому типі парового регулятора (рис. Х- 42 ) для зміни рівня рідини в нижньому резервуарі відкривають одні з шести кранів на трубі 6. Якщо відкрити нижній кран, то в резервуарі 4 встановиться нижній рівень; відповідно з цим різниця між рівнями в судинах буде максимальною, а отже, в колоні буде максимальний тиск . При встановленні рівня води по верхньому крану в колоні буде мінімальний тиск . Різниця рівнів встановлюють для кожного апарата залежно від умов його роботи.

Вакуумпреривателі

Вакуумпреривателі (рис. 123) призначені для оберігання колон від зминання за рахунок зовнішнього тиску при утворенні в колоні вакууму або від розриву при підвищенні тиску в самій колоні вище допустимого. Таким чином, вакуумпрериватель виконує роль запобіжного клапана. Він з'єднується з колоною штуцером діаметром 40 - 50мм , який розташований у верхній частині резервуара вакуум- переривника. При роботі резервуар вакуумпреривателя заповнюється водою. При утворенні вакууму в колоні повітря з атмосфери вільно проходить в колону , барботіруя через шар рідини в резервуарі. При тиску в колоні вище атмосферного вода з резервуару піднімається по центральній трубі, утворюючи гідравлічний затвор. Висота труби розраховується на максимально допустимий тиск в колоні. При перевищенні допустимого тиску рідина викидається з труби і колона повідомляється з атмосферою.

Вакуумпрериватель забезпечується манометричної скляною трубкою, по якій стежать за тиском у колоні. У ряді випадків резервуар вакуумпреривателя постачають штуцером для підведення води при необхідності швидкого його заповнення водою.

Кожна колона зазвичай забезпечується нижнім і верхнім вакуумпреривателем; нижній підключається до парового простору куба колони , верхній - до кришки колони або парової трубі , що з'єднує колону з дефлегматором .

Вода в резервуарі вакуумпреривателя у міру роботи витісняється конденсатом пари, що надходять з колони , в силу чого у верхньому вакуумпреривателе накопичується спирт. При тиску в колоні вище допустимого відбувається викид рідини. Щоб зменшити втрати спирту , доцільно постачати вакуумпреривателі пастками рідини відповідно до рис. 123 , б , які в практиці добре себе зарекомендували.

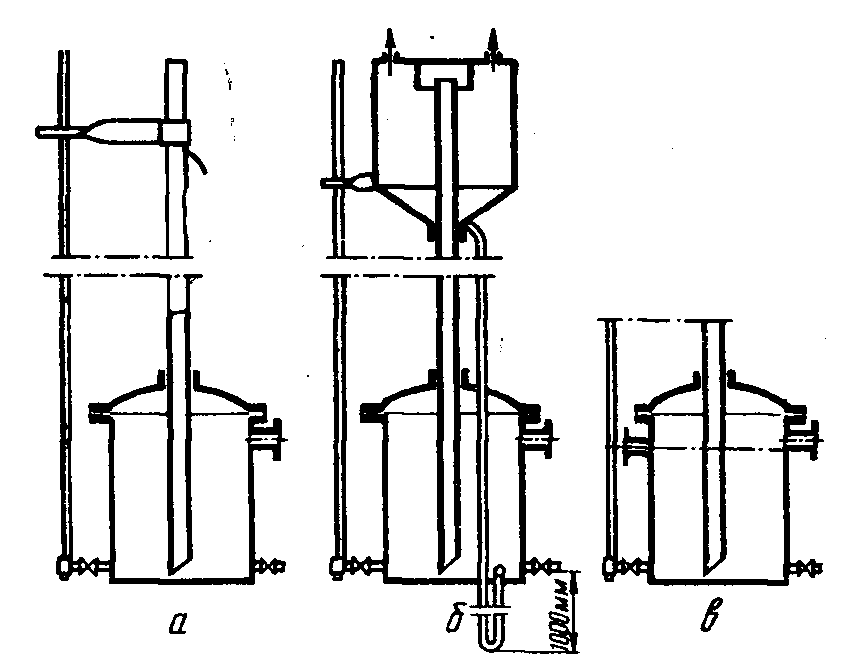

Рис . 123 . Вакуумпреривателі

Вакуумпреривателі зазвичай встановлюють так, щоб конденсат пари вільно стікав в колону; таким чином, вакуумпрериватель повинен бути встановлений вище місця відбору тиску в колоні. Однак іноді виникає необхідність встановити верхню вакуумпрериватель нижче місця відбору тиску (для зручності обслуговування колони), у цих випадках вакуумпрериватель постачають додатковим штуцером для скидання конденсату , як це показано на рис. 123 , в .
