Трехколонной брагоректифікаційний установка
побічної дії
У трехколонной брагоректифікаційний установці (рис. Х- 16 ) бражка насосом 37 подається в підігрівач ( конденсатор) 4 .
Підігрівання бражки відбувається за рахунок конденсації парів , що надходять з бражної колони 35. Пари проходять при цьому через пастку 3 , де відокремлюються захоплені рідкі частки . Підігріта бражка надходить в сепаратор 2, де з неї виділяється діоксид вуглецю. Виділився в сепараторі газ надходить в конденсатор 1, де конденсуються захоплені газом пари спирту і домішок , а потім прямує в спіртоловушку 8.
Бражка надходить в бражні колону 35 з регулятором 36 для випуску барди. З конденсаторів 1, 5, 7, підігрівача бражки 4 і спіртоловушкі 8 конденсат водно-спиртових парів направляється в епюраційні колону 10, яка має дефлегматор 11 і конденсатор 12. Головні продукти з конденсатора 12 надходять в холодильник 26, а далі через ротаметр 28 - в ліхтар 27. Звільнений від основної частини головних домішок водно- спиртовий розчин ( епюрат ) направляється в колону ректифікації 20. Ця колона забезпечена дефлегматором 13 і конденсатором 15. З останнього частина конденсату (нестандартний або непастеризований спирт) відводиться в епюраційні колону .
Рис. Х-16. Трехколонной брагоректифікаційний установка непрямого дії
Кількість його становить близько 3% від введеного в колону безводного спирту. Інша частина конденсату приєднується до флегме , що надходить з дефлегматора 13 в колону ректифікації 20 .
Спирт- ректифікат відбирається в рідкому вигляді з 3, 4, 5, 6 і 7 -й тарілок (рахуючи зверху) ректифікаційної колони і надходить у холодильник 23, звідки через ротаметр 25 направляється в ліхтар 24. Сивушна масло надходить у вигляді пари через сепаратор 18 в конденсатор 16. Конденсат направляється в масловіддільник 17. Виділене в ньому сивушне масло направляється в сховище; водно- спиртовий розчин з цього масловіддільника повертається в колону ректифікації через підігрівач 22. Греющей середовищем в цьому подогревателе служить лютерная вода, відведена з ректифікаційної колони до збірки 31 насосом 32. У ректифікаційної колоні також відбираються проміжні продукти (сивушний спирт) і направляються в холодильник 21 .
Для запобігання від зминання колони забезпечені вакуум- переривниками 6, 9, 14, 29, 33. Пробний холодильник 30 призначений для конденсації пари , що виділяються бардою і лютерной водою. У конденсаті цих парів також міститься спирт. Подача пари, що гріє в бражні і ректификационную колони регулюється паровими регуляторами 19 і 34. У епюраційні колону пар надходить з виварной частини ректифікаційної колони.
Крім описаної установки непрямого дії застосовуються й інші типи.
Основні типи тарілок Ректифікаційні установок
У ректифікаційних установках спиртової промисловості застосовуються контактні пристрої різних типів: ковпачкові , сітчатие , провальні , лускаті і клапанні .
Найпростіша колпачковая тарілка або тарілка одинарного кип'ятіння (рис.Х-25) використовується в бражні колонах установок малої продуктивності.
У тарілці подвійного кип'ятіння (рис. Х-26) барботаж відбувається під країв ковпака і коміра . Завдяки цьому створюються зустрічні потоки пара , що поліпшують контакт пари і рідини .
Многоколпачковие тарілки (рис.Х- 27-Х-29) використовуються тільки для перегонки рідин, що не містять зважених часток. Вони мають великий периметр барботажа і більш ефективні. Тарілки цього типу вживаються у всіх типах колон , крім бражні .
Сітчатие тарілки (рис.Х-30) широко застосовуються в спиртовій промисловості . У бражні колонах з великими діаметрами встановлюються сітчатие тарілки з отворами діаметром 8-10мм. У колонах, де немає зважених часток , діаметр отворів може бути рівний 2-4мм .
Рис. Х-25. Тарілка одинарного кип'ятіння
Рис. Х-27. Многоколпачковая тарілка із зливними перегородками

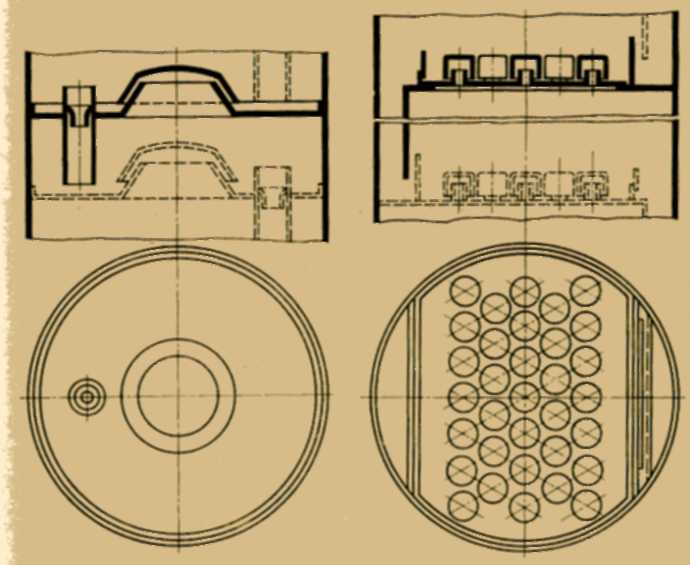

Рис. Х-26. Тарілка подвійного
кип'ятіння Рис. Х-28. Колпак многоколпачковой тарілки
Рис. Х-29. Розташування ковпачків на тарілці
Рис. Х-31. Схема руху рідини на Сітчатие і многоколпачковой тарілках
Рис. Х-30. Сітчатие тарілка:
1

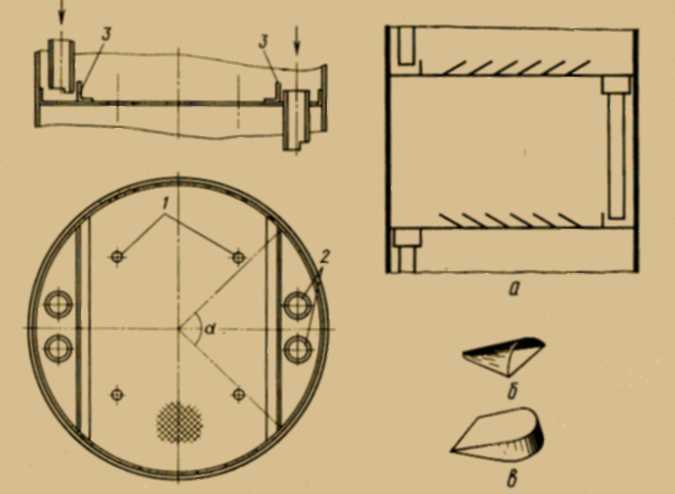

Рис. Х-32. Луската
тарілка:
а - загальний
вигляд, б - арочна тарілка;
в - лусочка е
тристороннім прорізом
3 - переливні планки

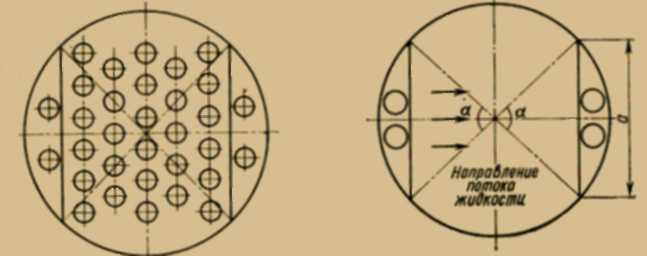

Схема руху рідини на Сітчатие і многоколпачковой тарілках показана на рис. Х- 31 .
Лускаті тарілки ( рис. Х- 32 ) належать до групи односпрямованих , де пари і рідина рухаються в одному напрямку , причому пар сприяє руху рідини , інжектіруя її . Їх доцільно встановлювати в бражні колонах , що працюють як на патокової бражці , так і на зерно - картопляної бражці .
Цей тип тарілок забезпечує високу ефективність і продуктивність при роботі в струменевому режимі , коли швидкість пари в щілинах перевищує 12 м / с. Оптимальне живий перетин їх одно 10 %
Р
Рис. Х-32. Луската тарілка:
а - загальний вигляд, б - арочна тарілка;
в - лусочка е тристороннім прорізом

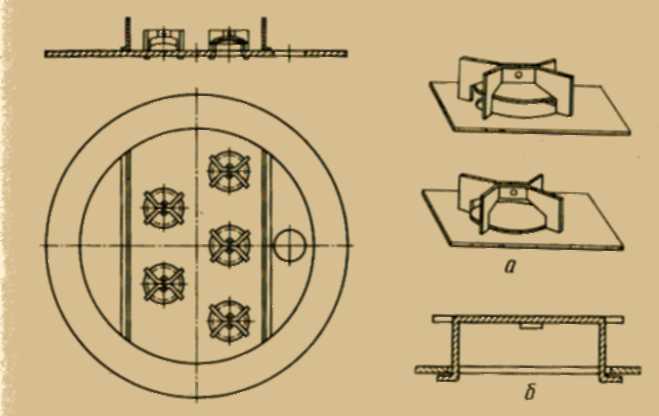

Розподільним пристроєм для пари в клапанних тарілках (рис. Х- 33 ) є клапани , що представляють собою пластини тієї чи іншої форми (рис. Х- 34), які перекривають отвори тарілки і під тиском пари піднімаються, пропускаючи пар.
Маса клапана автоматично залежно від навантаження по пару регулює величину живого перетину для виходу пари. Гранична висота підйому клапана визначається висотою обмежувального пристрою.
Клапанні тарілки мають здатність до самоочіщаемості. Допустима швидкість пари в них перевищує швидкість пари в колпачкових тарілках. Вони рекомендуються до установки в ректифікаційних і епюраційні колонах.
У провальною тарілці гратчастого типу ( рис.Х- 35) немає зливних склянок, і рідка фаза зливається через ті ж отвори , через які надходить на тарілку пар. У цьому контактному пристрої взаємодіючі фази рухаються протитечією. Відсутність зливних пристроїв збільшує корисну площу тарілки. Тарілки виготовляються із сталевих або мідних листів товщиною 2,5-6мм. Щілини тарілки виконуються штампуванням або фрезеруванням , ширина щілини 3-8мм , довжина 60 - 200мм. Живе перетин 10-15%. Відстань між тарілками 300-600мм.
Цей тип тарілок застосовується в бражні колонах при перегонці патокової бражки і зерно - картопляної бражки з меленого сировини.

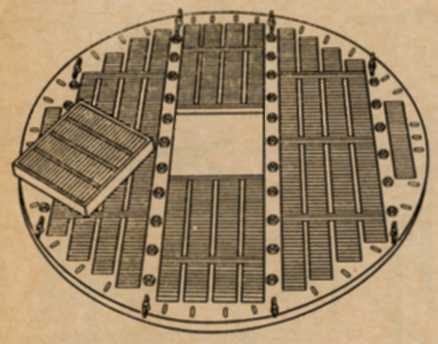

Рис . Х- 35 . Провальна гратчаста тарілка
