Машини для дроблення зерна молоткова дробарка
При безперервному разваривании зерно подрібнюють на молоткових дробарках , руйнування зерна в них відбувається в результаті ударів сталевих молотків по зерну , ударів частинок про кожух дробарки і шляхом стирання їх про штамповане сито. Зерно , подрібнене до часток певного розміру , проходить через сито і видаляється з дробарки. Найбільшого поширення в спиртової промисловості отримали молотковідробарки ДМ і ДДМ .
Основним робочим органом дробарки ДМ ( рис. II - 1 ) є ротор 12; між дисками 3 ротора на стержнях 2 вільно підвішені молотки 5, виготовлені зі сталі товщиною 1,5-2мм. У корпусі встановлено сменяемое сито 4 (діаметр отворів у ситі становить 3,5 і 8мм) , яке закріплюється сталевими стрічками 11 . Подача зерна в дробарку проводиться з приймального бункера 8 інерційним живильником 9. Привід живильника здійснюється від електродвигуна 1 за допомогою ексцентрикового вала 7. Зерно з приймального бункера потрапляє на площину 10 з регульованим нахилом, проходить над магнітним сепаратором 6 і надходить у дробарку. Продуктивність дробарки становить 20 т / год, потужність електродвигуна 22 кВт , частота обертання ротора 2940 об / хв . Поряд з дробаркою ХМ застосовують дробарки ДДР .

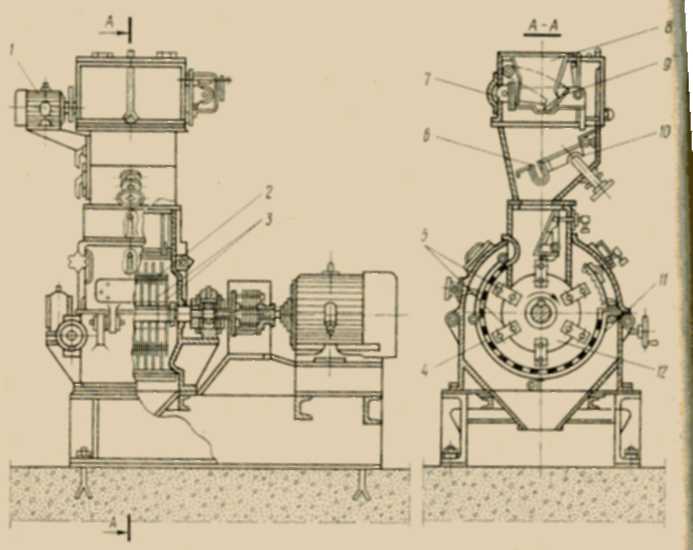

Рис. II-1. Молоткова дробарка ДМ
Для тонкого подрібнення зерна ведуться розробки нових дискових дробарок типу дезінтегратора (обидва диска обертаються ) або дисмембратор (обертається один диск). Дезінтегратор (рис. II - 2) складається з кожуха 3, робочих дисків 4, на торцевих поверхнях яких розташовані по концентрич -ським окружностям пальці 2. Привід дисків проводиться за допомогою шківів 1 , при цьому диски обертаються в протилежних напрямках. У міру віддалення від центру відстань між пальцями, розташованими на одній окружності , зменшується. Підлягає подрібненню матеріал потрапляє в зазор між обертовими в протилежному напрямку дисками. Просуваючись від центру до периферії дисків, зерно багаторазово вдаряється об пальці і руйнується. При цьому інтенсивність руйнування наростає, оскільки крок між пальцями зменшується, а окружна швидкість їх зростає. Подрібнене зерно викидається в кожух дезінтегратора і спускається вниз, до вихідного отвору .

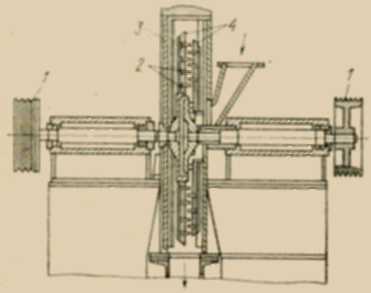

Рис. II-2. дезінтегратор
