Сумський будівельній коледж

ПОЯСНЮВАЛЬНА ЗАПИСКА

до курсового проекту

з теми:

“Малоповерхова житлова будівля в м.Одеса”

Виконала: Лазаренко О.С.

Суми 2013

Зміст

Завдання на курсовий проект

Відомості креслень основного комплексу

Введення

1. Архітектурний розділ

   1. Вихідні данні

   2. Генеральний план ділянки

   3. Об’ємно просторове рішення будинку

   4. Архітектурно-планувальне рішення будинку

   5. Функціональна схема запроектованого будинку

2. Конструктивний розділ

   1. Загальна характеристика конструктивного рішення

   2. Характеристика конструктивних елементів споруди

      1. Фундаменти

      2. Стіни

      3. Перегородки

      4. Сходи

      5. Перекриття, покриття

      6. Дах, покрівля

      7. Вікна, двері

      8. Підлога

3. Зовнішнє і внутрішнє опорядження

4. Інженерне обладнання

5. Протипожежні вимоги

6.Список використаної літератури

7. Додатки

Відомості креслень основного комплекту

Шифр аркуша	Найменування креслень	Примітка
5. 06010201.01	Фасад 1-А, план на відмітці 0.000 Ген-план Перспектива
5. 06010201.02	Фасад А-Г. Фасад Б-Г. Фасад 6-1. інтер’єр вiтальнi
5. 06010201.03	інтер’єр спальнi інтер’єр спальнi інтер’єр ванної кiмнати інтер’єр кухнi
5. 06010201.04	Розріз 1-1, схема розташування елементів фундаментів, схема розташування елементів перекриття, схема розташування елементів покриття, план покрівлі, вузли.

Введення

Одночасно із широким будівництвом багатоповерхових житлових будинків у нашій країні будують також малоповерхові будинки ( в основному у невеликих містечках).

Малоповерхове будівництво у таких населених пунктах відповідає попиту населення та економічній доцільності, не дивлячись на те, що зі зменшенням щільності забудови збільшується протяжність інженерних комунікацій та площа благоустрою.

Ця доцільність пояснюється можливістю використання простих полегшених конструкцій, дешевих місцевих будівельних матеріалів. Крім того в малоповерховому будівництві використовуються й дешевші засоби механізації. Характерною особливістю малоповерхової забудови є наявність індивідуальних приватних ділянок.

Територія будинку пов’язана з присадибною ділянкою. У будинку передбачені балкони, які використовуються в якості додаткової житлової площі, в теплу пору року у якості місця для відпочинку. Для захисту будинку від охолодження при вході передбачений внутрішній тамбур. Особливістю селищного побуту була необхідність облаштувати у будинку кладову, не тільки для домашніх речей, але й для продуктів.

У малоповерховому будівництві потрібно враховувати усі кліматичні особливості району, бо в цьому випадку зовнішня температура повітря діє на мікроклімат квартири не тільки через стіни, але й через дах та підлогу, тому необхідно максимально захиститися від дії навколишнього середовища

1. 1. Вихідні дані для проектування

Місце будівництва – місто Одеса

Згідно визначено ДСТУ-Н Б В.1.1-27-2010 «будівельна кліматологія та фізика»

Місто Одеса розташовано на півдні України на березі Чорного моря.  У цілому клімат Одеси є помірно континентальним з м’якою зимою і теплим (інколи спекотним) літом.

Середньорічна температура повітря становить 10,1 °С,

найнижча вона у січні (мінус 1,7 °С), найвища – в липні (21,4 °С).

 Повторюваність вітру різних напрямків, (%)

Пн	ПнС	С	ПдС	Пд	ПдЗ	З	ПнЗ	Штиль
18,3	12,1	8,6	7,0	14,3	10,9	14,7	14,1	2,0

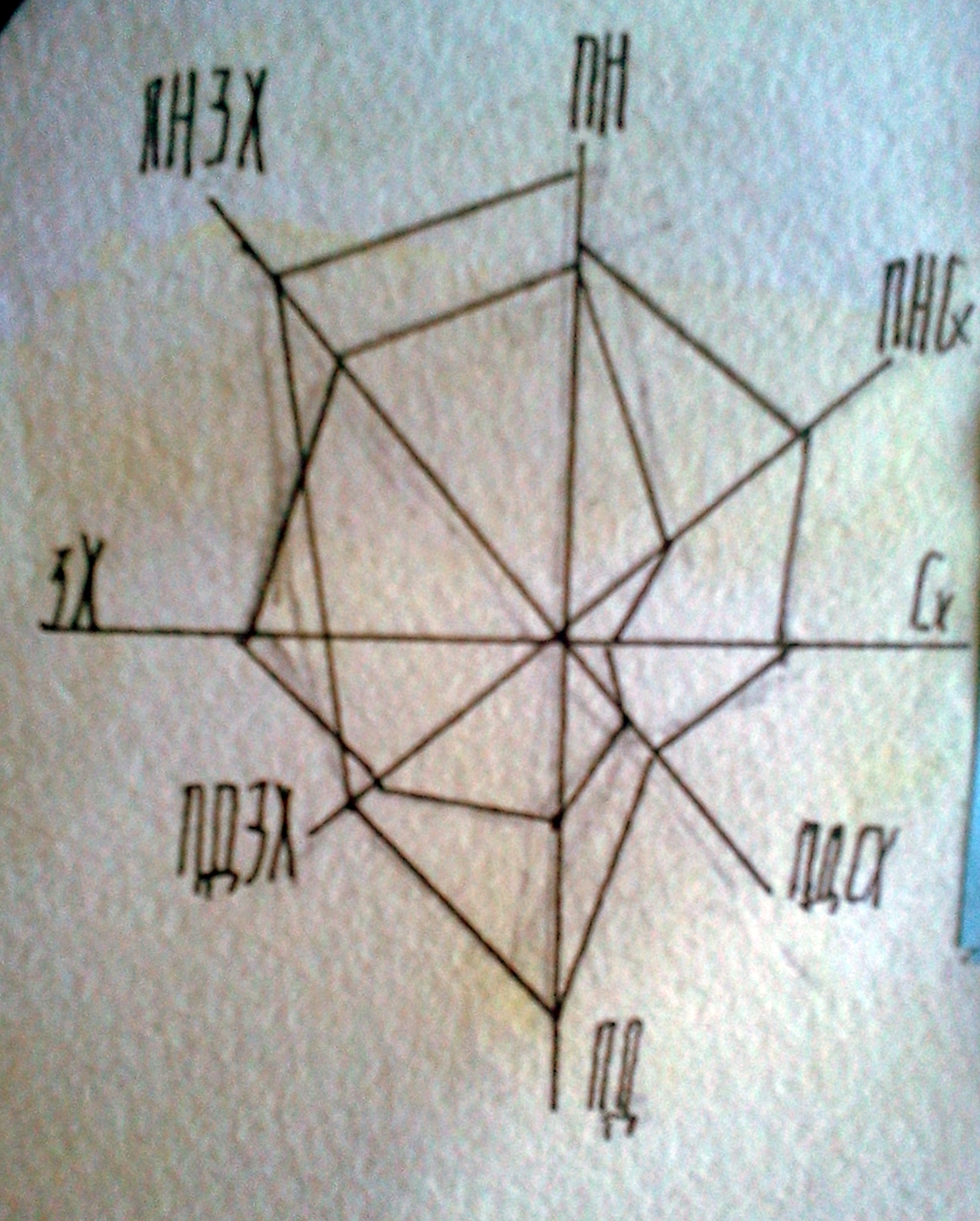

Роза вітрів в Одесі
