Тема 9. Сеть звукового вещания (сзв).
Звуковое вещание – это передача широкому кругу территориально рассредоточенных слушателей вещательных программ с помощью средств радио и проводной связи. Цель звукового вещания – оперативно информировать советских слушателей о важных событиях общественно-политической, экономический и культурной жизни как в нашей стране, так и за ее пределами, повышая их политический и культурный уровень.
В данной теме будут рассмотрены следующие вопросы, объясняющие существующее состояние, развитие и дальнейшее совершенствование звук вещания в нашей стране.
^ КОНТРОЛЬНЫЕ ВОПРОСЫ:
Каковы основные принципы организации вещания?
Что представляет собой сеть звукового вещания?
Каковы особенности построения систем и сетей радио- и проводного вещания?
Каковы основные направления развития звукового вещания?
^ ОБЩИЕ СВЕДЕНИЯ О ВЕЩАНИИ
Вещанием называют организацию и передачу с помои средств электрической связи различных вещательных программ. Различают звуковое (ЗВ) и телевизионное (ТВ) вешание. Вещательной программой называют определенную последовательность различных сообщений во времени (новости, концерт, репортаж и др.). Отдельную, законченную в тематическом отношении часть программы называют передачей.
Рассмотрим принцип организации вещания (рис. 26). Редакции специализируются по типу передач и объединяются в главные редакции: общёственно политических передач, литературно-драматического вещания, музыкальных передач и др. Главная редакция программ вещания осуществляет организацию и планирование программ вещания: от составления щ кого расписания программ до их выпуска. Передачу вещательных программ организуют специальные отделы выпуска ЗВ ТВ, а наблюдение за техническим качеством передач и их содержанием – отделы контроля.
Система звукового вещания представляет собой комплекс технических средств, с помощью которых обеспечивается доведение подготовленных программ до слушателей. В систему ЗВ входят:
источники программ (студии, аппаратные записи и воспроизведения программ, трансляционные пункты);
сеть подачи вещательных программ (соединительные линии, междугородные каналы вещания) – вторичная сеть ВСС РФ;
сеть передающих радиовещательных станций (РВС);
приемные сети (радиовещательные приемники, абонентские устройства проводного вещания – громкоговорители).
Рисунок 26 – Схема организации вещания
^ РАДИО- И ПРОВОДНОЕ ВЕЩАНИЕ
Передача программ звукового вещания осуществляется с помощью технических средств радио- и проводного вещания. Всесоюзное вещание обеспечивает передачи программ центрального вещания.. Центральное всесозное вещание проводится по нескольким программам с использованием всех диапазонов радиоволн. В связи с тем, что территория РФ разделена на 11 временных поясов, передачи центральных программ ведутся со сдвигом во времени. Каждая из союзных республик имеет по две-три собственные республиканские программы вещания. Для населения нашей страны предусмотрены общественно-политические, информационные, художественные, литературно-музыкальные и другие программы.
Для моряков, советских граждан, находящихся за рубежом, и иностранных слушателей, владеющих русским языком, предназначены информационно обществeннo -пoлитичecкие, информационные, художественные, литературно-музыкальные и другие виды программы, которые передаются круглосуточно. Передачи советского радио ведутся на 70 языках народов мира и принимаются на всех континентах земного шара.
Для передачи вещательных программ организуются каналы вещания. Электрический канал звукового вещания представляет собой совокупность технических средств, с помощью которых электрические сигналы программ вещания передаются с выхода микрофона до антенны передатчика (радиовещание) или абонентской розетки проводное вещание.

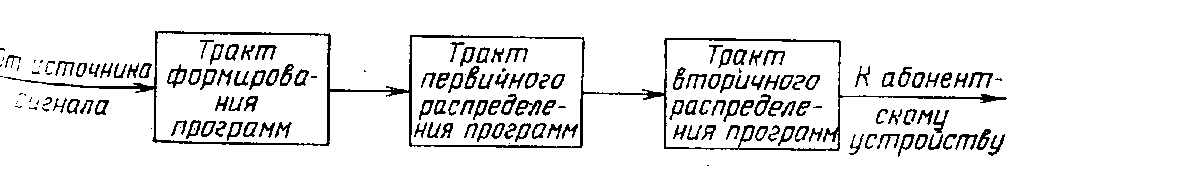

Электрический канал ЗВ включает (рис.27):
тракт формирования программ;
тракт первичного распределения программ, технические средства которого используются для передачи сигналов программ вещания на радиовещательные станции (РВС) и в узлы проводного вещания (УПВ);
тракт вторичного распределения программ, технические средства которого предназначены для окончательного доведения программ до слушателей.
Рисунок 27 – Канал звукового вещания
При радиовещании доведение программ ЗВ до слушателей осуществляется через сеть передающих РВС (рис. 28), расположенных в различных пунктах страны. От РВС сигналы вещательных программ поступают на вход индивидуальных радиоприемников (ИП) слушателей в виде свободно распространяющихся в пространстве электромагнитных волн (радиоволн), Слушатели могут использовать различные стационарные и переносные радиоприемники различных типов и классов, в том числе вводящие в комбинированные установки.
При проводном вещании доведение программ ЗВ л слушателей (см. рис. 9.3) осуществляется, через местные УП (радиотрансляционные узлы). Сигналы вещательных программе УПВ поступают на вход АУ–абонентских устройств (громкоговорителей) в виде электромагнитных волн) распространяющим по проводам воздушных или кабельных линий сетей проводного вещания.
Радиовещание и проводное вещание образуют единую сеть звукового вещания страны. Рассмотрим их основные достоинства и недостатки.
Радиовещание. Программы ЗВ в зоне действия РВС, независимо от ее мощности, может принимать неограниченное число слушателей, как в стационарных условиях, так и при передвижении. Слушатели, по своему усмотрению, могут принимать одну в многих транслируемых различными РВС программ. Однако при работающих в диапазонах КМВ, ГМВ, ДКМВ сопровождается различными помехами: индустриальным атмосферными, помехами со стороны других радиостанций и др. Практически без помех осуществляется РВС МВ-ЧМ (работающих в метровом диапазоне волн с частотной модуляцией). Но это возможно лишь на расстояниях до сотен километров.
^ Проводное вещание. При использовании проводных линий потери энергии сигналов и уровень помех меньше. Приемные устройства (абонентские громкоговорители одно - и трехпрограммного вещания) проще, надежнее и значительно дешевле радиоприемников,
Рисунок 28 – Упрощённая схема системы звукового вещания
а затраты на электроэнергию незначительны или совершенно отсутствуют. Кроме того, система проводного вещания позволяет организовать местное вещание (городское, районное, внутрипроизводственное), не занимая радиоканала, что особенно нужно при необходимости оперативного оповещения всего населения о стихийных бедствиях. Однако УПВ могут обслужить только ограниченное число абонентских устройств слушателей. Это зависит от мощности узлов и протяженности линий проводного вещания. Необходимость в проводной сети требует определенных затрат на ее строительство и обслуживание. Кроме того, выбор
программ при трехпрограммном вещании ограничен, а при однопрограммном отсутствует.
^ КОНТРОЛЬНЫЕ ВОПРОСЫ:
1. Используя рис26, расскажите о принципе организации звукового вещанию и его значении в жизни страны.
2. Что называют электрическим каналом ЗВ? Каково назначение его отдельных трактов?
3. В чем принципиальное отличие радиовещания от проводного, каковы их таинства и недостатки?
^ СЕТЬ ЗВУКОВОГО ВЕЩАНИЯ РФ (СЗВ)
Для ознакомления с принципом построёния сети звукового вещания рассмотрим упрощенную схему, приведенную на рис. 29.
Головным звеном сети звукового вещания является радиодом – комплекс служб, помещений и устройств, предназначенных для создания вещательных программ ЗВ. В радиодоме размещаются редакции радиовещания и технические службы: различные студии, аппаратные, отдел технического контроля, фонотека, энергобаза, лаборатория.
Координирующим центром радиодома является центральная аппаратная (ЦА), которая связана с источниками и потребителями программ.
В ЦА программы окончательно формируются из отдельных вещательных передач, поступающих из различных источников: студий (речевых, мерных, концертных), студийных аппаратных; аппаратных звукозаписи и воспроизведения вещательных передач; трансляционных пунктов (стационарных или временных), т. е. театров, концертных залов, стадионов и т. д.; центральной междугородной весельной аппаратной (ЦМВА); приемного радиоцентра (ПРЦ). Из ЦА сигналы сформированных программ вещания по соединительным линиям поступают в коммутационно-распределительную аппаратную (KPA1). В KPA1 они усиливаются, регулируют по уровню и подаются к потребителям программ: на радиовещательные станции (PBC1–РВС3) союзного, республиканского, областного и местного вещания, центральную местную станцию водного вещания (ЦСПВ1), центральную междугородную вещательную аппаратную (ЦМВА).
Рисунок 29 – Сеть звукового вещания
ЗС – земная станция
ИЗС – искусственный спутник земли
ОРС – оконечная радиорелейная станция
МВА – междугородная вещательная аппаратная
Для доведения программ вещания до РВС и ЦСПВ, расположенных на территории страны (и в том числе в пункте Б), используются магистральные каналы вещания, организованные с помощью кабельных, радиорелейных и спутниковых систем передачи. Ответвление программ производится на междугородных телефонных станциях (МТС), узлов станциях РРЛ (УРС), в обслуживаемых пунктах кабельных магистралей (ОУП). При небольшом числе каналов междугородных вещательные аппаратные не создаются, а их функции выполняет ЛАЦ, МТС или УРС. В пункте приема (Б) сигналы вещательных программ из МВА МТС поступают через КРА2 (а при ее отсутствии–через ЦА радиодома) на местную РВС4 и в ЦСПВ2, через центральные телефонные станции (ЦС) в районные узлы проводного вещания (РУПВ) и далее к сельским узлам проводного вещания. Слушатели принимают программы с помощью индивидуальных радиоприемников (Пр.) и абонентских устройств (АУ). Используемые магистральные каналы вещания могут быть высокочастотными и низкочастотными. Высокочастотные каналы разуются с помощью кабельных, радиорелейных и спутников! систем передачи. При этом каналы формируются в специально веденных полосах частот линейных спектров систем передачи, также - в объединенных частотных полосах. Объединение частных полос (двух или трех) каналов ТЧ осуществляется с помощью аппаратуры АВ-2/3-2 и АВО-2 (аппаратура вещания сдвоенным и строенным каналам). Полоса частот сдвоенного канала составляет 60...7300 Гц,
строенного 50... 10 000 Гц.
Для передачи программ по магистральным каналам вещания в центра в Азиатскую часть страны широко используются спутниковые линии связи. Специально для этой цели создана система Орбита - РВ», в которой передача программ вещания ведется через один из стволов ИСЗ «Горизонт» или «Радуга» цифровым способом.
Низкочастотные каналы вещания создаются в экранирован-jx парах междугородных кабелей с помощью аппаратуры вещания по экранированным парам кабеля (АВЭК) в тональном спектр частот. Входящие в состав АВЭК передающая и приемная стойки обеспечивают организацию шести каналов вещания в трак протяженностью 2500 км.
В качестве резервных могут использоваться радиолинии декаметрового диапазона, недостатком которых является невысокое качество передачи из-за значительного уровня помех. Зоновые и местные сети обеспечивают передачу программ центрального, республиканского и областного вещания от областного (краевого) центра до районных и сельских узлов проводного вещания, а также подачу районных программ на сельские мы проводного вещания. Для организации Зоновой (областной) сети каналов вещания используются радиорелейные, кабельные и воздушные линии связи, МВ – ЧМ - радиоканалы (в диапазоне метровых волн с применением частотной модуляцией Проводные каналы областного вещания создаются на кабель Зоновой сета с помощью аппаратуры АВ-2/3-2. Используют высокочастотные вещательные каналы, образованные с помощью систем передачи РРЛ.
Целесообразно использовать МВ – ЧМ - вещательные каналы в качестве источников центральных и областных программ в зонах уверенного приема этих радиостанций. На участке районный центр – сельский узел для подачи программ вещания выделяются каналы, образованные на сетях СТС помощью каналообразующей аппаратуры АСПВ (аппаратура вещания сельская проводная), МВ – ЧМ - радиоканалы вещания, а также вещательные радиоканалы километрового и гектометровых диапазонов.
^ КОНТРОЛЬНЫЕ ВОПРОСЫ:
1. Расскажите о назначении радиодома и его службах.
2. Каково назначение ЦА? С какими источниками и потребителями пробами ЗВ она связана?
3. Проследите прохождение сигналов программ ЗВ от ЦА радиодома до приемников и абонентских устройств слушателей пунктов А и Б и районного центра по рис.29.
4. Перечислите основные технические средства, используемые на магистральной, зоновых и местных сетях ЗВ.
