3 Особливості кшм р-145 бм, бмп-1кш

3.1 Особливості кшм р-145 бм

Можливості КШМ.

Таблиця 3.1 Радіообладнання, антени і дальність зв’язку.

Тип радіостанції	Тип антени.	Дальність зв’язку (км)
Р-130М	АЗВ-Д (симетричний варіант)	75
	АЗВ-Д (несиметричний варіант)	45
	Симетричний вібратор (ВН 25(15)x2/12)	350
	Штирьова 4м (АШ-4)	35
Р-111	Штирьова 3,4м (АШ-3,4)	35
	ШДА (широкодіапазонна антена)	75
Р-123МТ	Штирьова 4м (АШ-4)	20
	ШДА (в якості резерву)	35-40

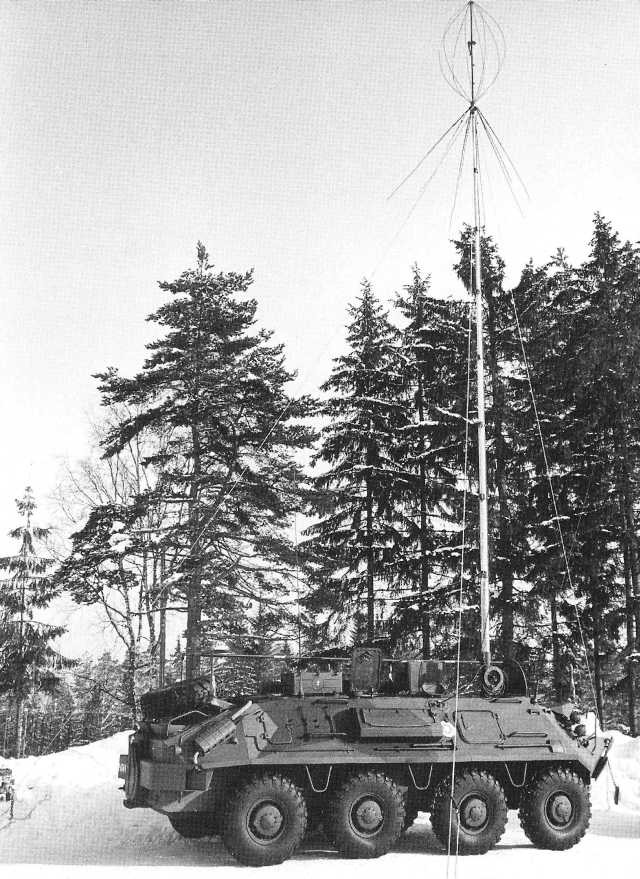

Рисунок 3.1 – КШМ Р-145БМ.

Радіо, комутаційне і інші обладнання КШМ дозволяє забезпечити ті ж види роботи, що і в КШМ Р-142Н за винятком:

- симплексний слуховий телеграфний радіозвязок за допомогою телекодової приставки Р-011М на УКХ радіостанціях КШМ через відсутність Р-011М в складі КШМ;

- всі види роботи при управлінні зовнішньою радіостанцією через відсутність в складі КШМ блоку телеграфного звязку і винесених телефонних апаратів ВТА-I і ВТА-II;

- передача телеграфної інформації в режимі БД і закодованої інформації за допомогою П-590А через відсутність в складі КШМ Р-014Д, П-590А і М-125М;

- магнітного запису і відтворення інформації за допомогою П-180М через його відсутність в складі КШМ.

Обладнання КШМ змонтовано на базі колісного плаваючого бронетранспортера БТР-60БП (без башти).

Для розгортання антени ШДА на телескопічній щоглі з відтяжками необхідна площадка 10х10м. Для розгортання антени симетричний диполь необхідна площадка 10х100м.

Маса укомплектованої КШМ повністю заправленими паливом бензобаками і екіпажем з пяти чоловік (включаючи водія) не перевищує 10475 кг. Екіпаж 3 чоловік.

Склад основного обладнання і його розміщення в КШМ Р-145 БМ.

Склад радіо, комутаційного і іншого обладнання аналогічний КШМ Р-142Н за винятком:

- замість блоків узгодження і регулювання антени АЗВ використовується блок узгодження і симетрування (БУС);

- в комплекті КШМ Р-145 БМ відсутні: приставка до диктофона і диктофон П-180М, блок телеграфного звязку БТЗ, табло світлове, радіостанція Р-809М2, приставка Р-011М, датчик П-590А, апаратура М-125М і Р-014Д, щиток управління і механізм піднімання антен;

- замість антени зенітного випромінювання рамочного типу в складі КШМ використовується антена зенітного випромінювання дипольного типу, АЗВ-Д, яка може працювати в симетричному і несиметричному варіантах;

- замість двох телескопічних щогл висотою 11м в складі КШМ використовується одна телескопічна щогла висотою 16м на якій, як правило, розгортають широкодіапазонну антену і антену симетричний вібратор;

- на відміну від КШМ Р-142Н в Р-145 БМ встановлено два гучномовці, а на робочих місцях використовується замість мікротелефонної гарнітури шлемофони, які можуть бути літніми або зимовими. При цьому замість мікрофонів використовуються ларингофони. Це повязано з великим рівнем шумів всередині БТР;

- вагомою відмінністю даної КШМ є можливість електроживлення від зовнішньої однофазної мережі напругою 220В, що веде до необхідності мати в складі КШМ додаткові блоки: випрямляч, автомат захисту мережі і т. д. Крім цього в даній КШМ лужні акумулятори замінені на кислотні 6СТ-68ЕМСЗ-2шт

Обладнання КШМ Р-145 БМ розміщується в двох відсіках: передньому (командному) і задньому (апаратному). Відсіки розділені між собою пристрійною стійкою.

В апаратному відсіку обладнанні робочі місця радистів 1і 2.

В передньому (командному) відсіку обладнанні робочі місця командира, офіцера і водія.

В силовому блоці розміщені два маршових двигуни ГАЗ-66А і генератор відбору потужності Г-290 від лівого двигуна.

На даху КШМ розміщені: бензоелектричний агрегат АБ-1-П/30, упаковка з антеною ШДА симетричний вібратор такелаж, антени ШДА, антена АЗВ-Д.

По правому борті є зєднуючий пристрій для підключення лінії дистанційного управління (ЛІНІЯ 1) і фідерів антени СИМЕТРИЧНИЙ ВІБРАТОР І 16 ШДА. Спереду є основа антени АШ-4, а ззаду основа антени АШ-3,4.

По лівому борту є ввідний щит для підключення лінії дистанційного управління (ЛІНІЯ 2), кабелю живлення від зовнішньої мережі змінного струму напругою 220В і кабелю живлення від АБ-1-П/30 і приводу заземлення АЗВП (автоматичного захисного відключаючого пристрою). Тут же розміщені зєднувальні пристрої для підключення фідера антени АЗВ-Д.

Антена зенітного випромінювання, яка використовується в КШМ дипольного типу (АЗВ-Д) може працювати в симетричному і несиметричному варіантах.

Антена виконана в вигляді двох трубчатих стальних вібраторів зєднаних через ізолятори з шістьма рухомими опорами, які дозволяють піднімати антену на висоту 0,5 метра над дахом КШМ. Зниження антени в вигляді гнучких проводів через прохідні ізолятори зєднуючого пристрою підключено до блоку узгодження і симетрування (БУС).

Перехід від несиметричного варіанту до симетричного здійснюється переключенням блоку БУС.

В симетричному варіанті максимум струму в антені розприділяється в середині горизонтальної частини антени. Завдяки цьому максимум випромінювання направлений в зеніт.

В несиметричному варіанті (Т-подібна антена) максимум випромінювання спостерігається в проводах зниження (в проводах зниження струм тече в одному напрямку, а в горизонтальних вібраторах в протилежних). Тому в цьому варіанті максимум випромінювання антени вздовж поверхні землі.

Симетричні антени і оптимальне розподілення струмів по вібраторам антени досягається підбором комутуємих реактивних елементів блоку БУС. Це дозволяє узгодити вхідний опір антени з вихідним опором радіостанції Р-130М.

Підбір оптимального звязку антени з прийомопередатчиком здійснюється комутуванням конденсаторів звязку, а настройка антенного контуру в резонанс – зміною індуктивності варіометра БУС.

УКХ широкодіапазонна антена (ШДА) призначена для роботи двох радіостанцій Р-111 в діапазоні 30 - 52МГц (в діапазоні 20 - 30МГц радіостанції Р-111 працюють на АШ-3,4). ШДА представляю собою потовщений несиметричний вертикальний вібратор (закріплений на опорному ізоляторі), навколо якого розміщені вісім стержнів-вібраторів меншого діаметру і вісім гнучких противаг. Тонкі вібратори в верхній і нижній частині зєднані з потовщеним вібратором і утворюють еліпсоїд. В нижню частину ізолятора вставлені вісім противаг довжиною 2м. На опорному ізоляторі є ВЧ розєм для підключення кабелю пониження типу РК-75. Другий кінець пониження підключається до ВЧ розєму 16 ШДА зєднуючого пристрою. Така антена має понижений хвильовий опір. Невелика зміна активної і реактивної складової вхідного опору по діапазону, що полегшує умову узгодження і передачі потужності передавача в антену.

Особливістю КШМ Р-145 БМ є можливість електроживлення КШМ від мережі змінного струму напругою 220В. Для цього в склад системи електроживлення додатково до елементів системи електроживлення Р-142Н включені: ВВІДНИЙ ЩИТ, АВТОМАТ ВІДКЛЮЧЕННЯ МЕРЕЖІ і МЕРЕЖНИЙ ВИПРЯМЛЯЧ.

ЩИТ ВВІДНИЙ призначений для підключення зовнішніх кабелів і проводів до КШМ, а також забезпечення електробезпеки особового складу при живленні КШМ від мережі змінного струму напругою 220В. До розєму ввідного щита підключається: кабель живлення від агрегату АБ-1-П/30, кабель однофазний зовнішньої мережі змінного струму напругою 220В, кабель П-274 (ЛІНІЯ 2) і проводи заземлення до заземлювачів 1 і 2.

У ввідному щиті змонтовано автоматичний захисний відключаючий пристрій (АЗВП), який забезпечує автоматичне відключення мережі 220В від випрямляча при появі на корпусі КШМ відносно землі змінної напруги вище 24В або при порушенні (відсутності) заземлення КШМ.

При появі на корпусі КШМ змінної вище 24В або при порушенні контакту з землею одного з двох заземлювачів спрацьовує реле АЗВП і своїми контактами відключає випрямляч від мережі 220В.

АВТОМАТ ВІДКЛЮЧЕННЯ МЕРЕЖІ призначений для автоматичного відключення КШМ від джерел живлення змінної напруги 220В при раптовому зникненні мережі. При зникненні мережі спрацьовує реле автомата відключення мережі і своїми контактами розмикає коло живлення мережного випрямляча.

МЕРЕЖНИЙ ВИПРЯМЛЯЧ призначений для живлення обладнання КШМ на стоянці від мережі змінного струму напругою 220В при роботі в буферному режимі з акумуляторними батареями. Випрямляч зібраний по однофазній двохпівперіодній схемі. Є можливість грубого і точного ручного регулювання вихідної напруги випрямляча. Призначення решти елементів системи електроживлення КШМ аналогічно Р-142Н.

Сутність управління радіостанціями КШМ аналогічна Р-142Н.
