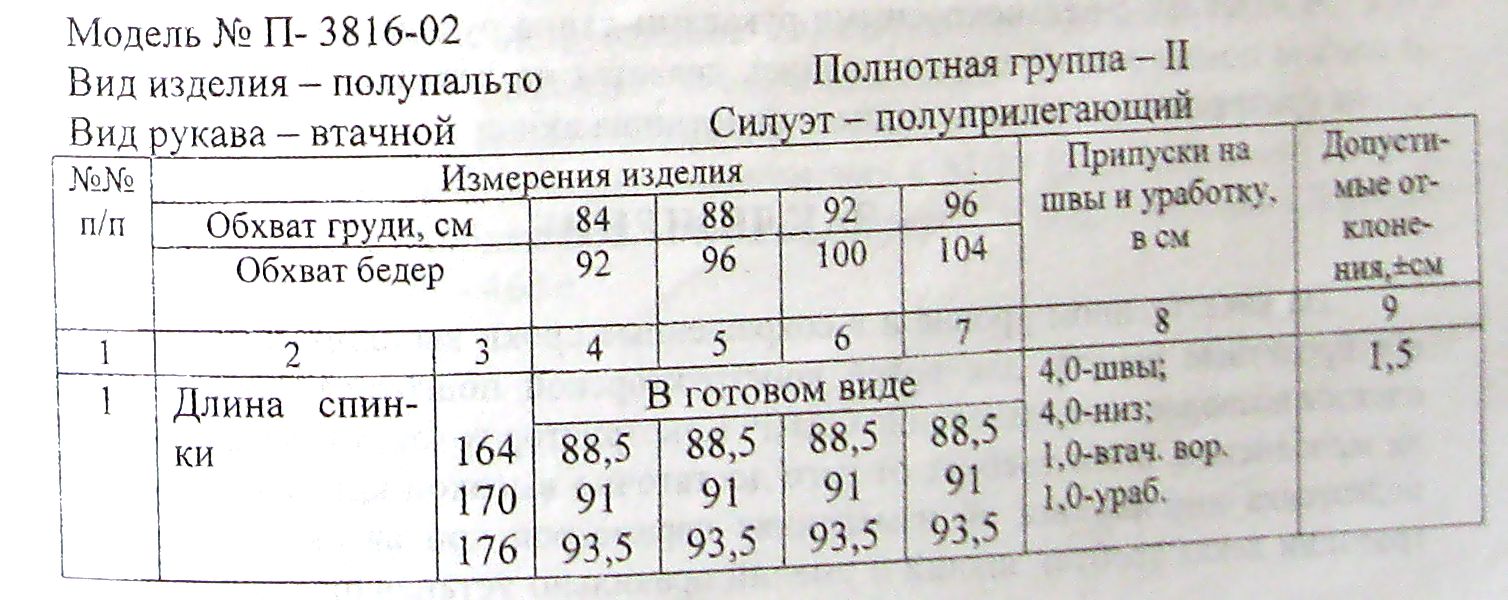

11. Характеристика таблицы контрольных измерений готового изделия. Правила её заполнения.
Исходные данные для составления таблицы:
- лекала оригиналы основных деталей;
- чертежи или схемы градации деталей одежды;
- сведения о технологической обработке и припусках на швы и усадку от ВТО и ТД;
- нормативно-техническая документация в соответствии с которой устанавливаются места измерений и предельные отклонения от номинальных значений для основных измерений.
Таблица составляется на рекомендуемые размеры и роста.
Для определения величины измерения для смежных размеров и ростов необходимо использовать чертежи градации или схемы, в которых указаны величины соответствующих приращений. При этом одни измерения (длина спинки, длина рукава) изменяются в зависимости от роста, другие (ширина спинки, переда. Ширина изделия на уровне глубины проймы, ширина рукава, длина воротника) в зависимости от размера, третьи (длина переда) измеряются в зависимости от размера и от роста. Для заполнения граф таблицы используются межростовые и межразмерные приращения.
Длина переда изменяется как по ростам, так и по размерам.
12. Виды вспомогательных лекал, требования к вспомогательным лекалам.
Требования к вспомогательным лекалам:
-соблюдение максимальной точности нанесения линий за счет надежной ориентации вспомогательных лекал относительно 2-3 ответственных срезов деталей, лежащих в разных направлениях.
-целесообразности и удобства пользования лекалом, т.е. возможности объединения в одном лекале двух вспомогательных, если они используются на одном рабочем месте.
-экономичности вспомогательных лекал за счет объединения в одном лекале нескольких р-ров и ростов, если межразмерные (межростовые) изменения можно отметить на одном лекале, а также обеспечения минимально необходимой площади вспомогательного лекала.
Виды вспомогательных лекал:
-намеловочные лекала,
-лекала для уточнения срезов деталей.
Намеловочные вспом. лекала предназначены для нанесения линий на деталях, по которым настрачивают или притачивают другие детали, сгибают ткань, подгибают низ изделия и рукава, обметывают петли и пришивают пуговицы, прокладывают отделочные стр.
К лекалам для уточнения срезов относят лекала для уточнения и подрезки края борта переда, нижнего воротника, низа изделия.
Вспомогательные лекала по характеру нанесения:
-контурные (в них рабочими являются внешние контуры);
-прорезные (рабочими являются внутренние контуры, которые оформляют в виде щелей или перфорации, копируя места намечаемых линий с основного лекала, при этом положение рабочего контура уточняют с учетом толщины мела или карандаша).
13. Принципы построения и оформления таблицы измерения изделия в готовом виде.
Исходные данные для составления таблицы:
- лекала оригиналы основных деталей;
- чертежи или схемы градации деталей одежды;
- сведения о технологической обработке и припусках на швы и усадку от ВТО и ТД;
- нормативно-техническая документация в соответствии с которой устанавливаются места измерений и предельные отклонения от номинальных значений для основных измерений.
Таблица составляется на рекомендуемые размеры и роста.
Для определения величины измерения для смежных размеров и ростов необходимо использовать чертежи градации или схемы, в которых указаны величины соответствующих приращений. При этом одни измерения (длина спинки, длина рукава) изменяются в зависимости от роста, другие (ширина спинки, переда. Ширина изделия на уровне глубины проймы, ширина рукава, длина воротника) в зависимости от размера, третьи (длина переда) измеряются в зависимости от размера и от роста. Для заполнения граф таблицы используются межростовые и межразмерные приращения.
Длина переда изменяется как по ростам, так и по размерам.
