Объясните работу схемы транзисторного инвертора с элементами, которые задают стабильную частоту генерации выходного напряжения?
Генерацію
напруги з підвищеною частотою створює,

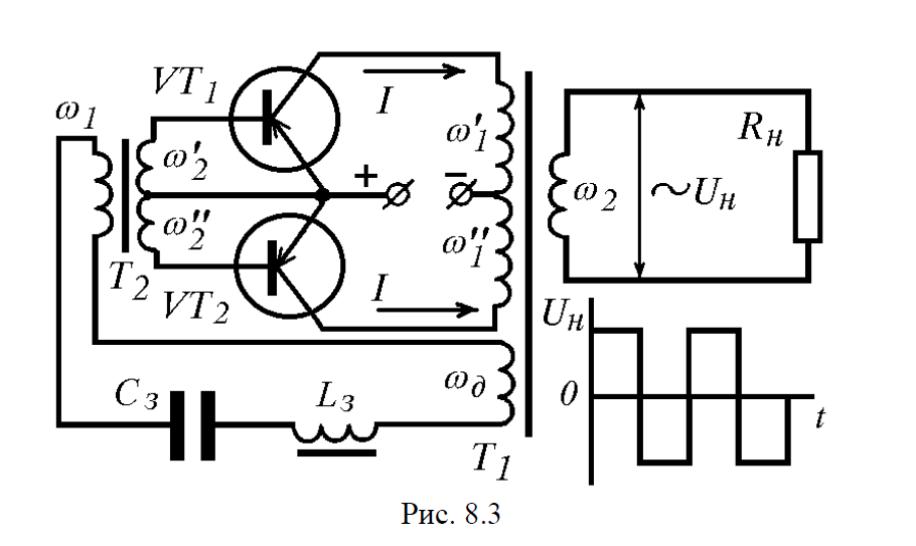

наприклад, схема інвертора (рис. 8.3) з
резонансним контуром L з , Cз , що само
збуджує високочастотні коливання й
задає частоту вихідної напруги з високою
стабільністю. Живлення здійснюють
постійною напругою від джерела з
потужністю не меншою за ту необхідну
потужність, яку витрачають на навантажені
Rн , напругу на якому створює вторинна
обвитка
силового
високочастотного трансформатора Т1.
Цей трансформатор має первинну обвитку
з відводом від середини, до якого
приєднаний один з відводів джерела
живлення (полярність залежить від типу
провідності силових транзисторів VT1,
VT2 ). У момент прикладення напруги джерела
живлення через один з транзисторів і
половину первинної обвитки силового
трансформатора Т1 потече струм I, який
через магнітопровід трансформатора
наведе напругу відповідної полярності
як у вторинній обвитці, тобто на опорі
R н , так і в додатковій обвитці
,
яка викличе високочастотні коливання
з частотою, що задає ланцюг L з , Cз у колі
з первинною обвиткою
додаткового
трансформатора.
Високочастотний струм у контурі наведе напругу в первинній обвиті додаткового трансформатора Т2 . В результаті у вторинній обвитці буде наведена високочастотна напруга з полярністю, що закриє транзистор, через який протікав струм і відкриє інший. Тепер струм від джерела живлення потече у зворотному напрямі й наведе у вторинній обмотці силового трансформатора напругу протилежної полярності, тобто напругу другого напівперіода і всі процеси повторяться. Отже, в інверторі відбудеться самозбуження і генерація коливань високої частоти; на опорі Rн буде діяти змінна напруга високої частоти, що задана індуктивністю Lз і конденсатором Cз . Очевидно, що параметри силових транзисторів мають забезпечити як високу швидкість процесів їх закривання й відкривання, так і відповідну електричну потужність, тобто необхідний імпульсний струм і робочу напругу.
У наш час розроблені різноманітні промислові електронні ПРА, що забезпечують надійну й стабільну роботу РЛ на високих частотах, принцип роботи яких більш детально розглянемо в наступних темах.
