Билет №19

1. Каким образом стабилизируют работу рл?

Стабілізація роботи лампи за допомогою активного баластового опору пов’язана з великими втратами потужності на ньому. Тому приймають оптимальне рішення й на практиці баластовий опір вибирають таким, щоб дотримувалася умова Uл 0,65Uм.

2. Какое зажигание называют холодным, а какое горячим?

Існує два принципово різних режими вмикання ЛЛ, що створюють умови для виникнення дугового розряду: холодне й гараче засвічення. У першому режимі достатню напругу для засвічення ЛЛ прикладають до катодів лампи з температурою, що нижча температури, за якої виникає помітна термоелектронна емісія. За такого режиму вмикання катоди лампи зазнають посиленого бомбардування іонами, яке призводить різкий розпил оксиду й скорочення терміну роботи лампи. В другому режимі виникнення дугового розряду полегшено тим, що напругу засвічення прикладають до лампи тільки після попереднього підігріву її катодів. Це, окрім полегшення виникнення дугового розряду, зменшує витрати оксиду на катодах. Отже, той чи інший режим вмикання ЛЛ визначають температурною підготовкою катодів перед засвіченням лампи, яка впливає на термін роботи лампи, напругу пробою міжелектродного простору та швидкість протікання перехідних стадій розряду.

3. Какие преимущества и недостатки имеет электронный стартер?

Мінітюаризація напівпровідникової елементної бази, наявність багатофункціональних інтегральних мікросхем дозволило створити різноманітні схеми електронних стартерів, які працюють без недоліків звичайного стартера і які легко розмістити в корпусі звичайного стартера, тобто не створювати нового монтування в світильниках.

Електронний стартер має такі переваги:

*· надійне засвічення ЛЛ;

*· точно встановлений час попереднього підігріву катодів;

*· збільшений термін роботи (8000 год) завдяки відсутності механічних частин;

*· відсутність електромагнітних вад;

*· автоматичний захист при перервах напруги живлення;

*· захист від перенавантаження збільшеним струмом;

*· широкий диапазон зовнішньої температури (від –30 до +85 oС);

*· відключення стартера при старінні ЛЛ, що запобігає перегріванню баластного дроселя.

Билет №20

1. Привести математическое выражение условия стойкости работы рл?

Отже, для стійкої роботи лампи опір баласту R_б завжди має бути більшим за r_диф у заданій робочій точці. Фактично ця умова задає робочий струм лампи (максимальний).

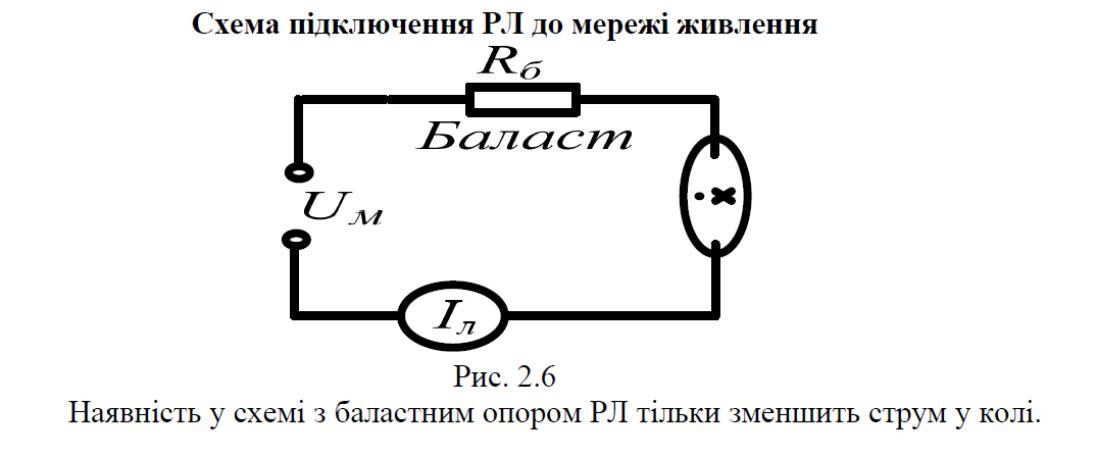

Визначимо струм, за яким РЛ віддаватиме найбільшу потужність і для цього розглянемо схему на рис. 2.6.

Відомо, що Рл=UлІл,

або Рл=U_мІ_л- І_л² R_б.

2. Поясните каким образом балласт стабилизирует работу рл?

Оскільки електричні параметри баластів за коливань напруги мережі змінюються по іншому, ніж параметри РЛ, то наявність баласту не тільки обмежує струм, а ще й стабілізує її роботу. Продемонструємо це графічно. Для цього розглянемо наведену схему й подивимося, як буде змінюватися робоча точка на ВАХ лампи при зміні струму.

Допустимо, що за невідомих причин струм лампи зросте, отже її робоча

точка переміститься в нове положення, що відповідає більшому струму. Це приведе до зростання спаду напруги на баласті, але спад напруги не може бути більшим, ніж коли лампа перебуває в короткому замиканні, тобто ніж у стані, що забезпечує джерело живлення.

Отже струм лампи не буде зростати, а повернеться у початковий стан, тобто зменшиться. Якщо за якихось умов струм зменшиться, то це приведе до того, що напруга на баласті зменшиться, а напруга на лампі зросте і струм збільшиться, тобто знову повернеться у початковий стан.

Таким чином, баластовий опір не тільки обмежує й задає струм лампи, але й стабілізує її роботу при випадкових змінах, тобто повертає струм її до робочого значення.
