2.Перелічіть та обгрунтуйте види ремонтів електричних машин .

Згідно з системою ППРЕсх передбачено два види ремонтів електричних машин: поточний і капітальний. Поточний ремонт асинхронних двигунів, генераторів пересувних електростанцій проводять 1 раз на 6 місяців при роботі у важких умовах і 1 раз на 12 місяців при роботі в чистих сухих приміщеннях. Низьковольтні багатоамперні генератори постійного струму, що працюють у приміщеннях 1 раз на 4 місяці.

Капітальний ремонт асинхронних електродвигунів проводять 1 раз на 4 роки при роботі в сирих приміщеннях з вмістом аміаку, 1 раз на 5 років при роботі в запилених сирих приміщеннях та під навісом і 1 раз на 6 років при роботі в сухих приміщеннях.Капітальний ремонт генераторів пересувних електростанцій проводять 1 раз на 4 роки при роботі під навісом і 1 раз на 5 років при роботі в приміщенні.

3.Запропонуйте економiчнi заходи з ремонту електричних машин.

К основним економічним показникам ремонту електричних машин вiдносяться питання надiйностi та довговiчностi роботи електричних машин.

Найважливiшою умовою правильною експлуатацією електричних машин є своєчасне проведення планово-попереджувальних ремонтів i перiодичних профілактичних випробувань.Мета системи планово-попереджувального ремонту є пiдтримання електричних машин в становищi повної працездатностi. Вiдповiдно до Правил технiчної експлуатацiї в системi ремонтів передбачено два види ремонтів: поточний та капітальний. Поточний ремонт виробляється с перiодичностю,установленоi з урахуванням місцевих умов.Капiтальний ремонт здiйснюют на заводах.

4. Обгрунтуйте роботу електричної схеми електродвигуна через магнiтний пускач.

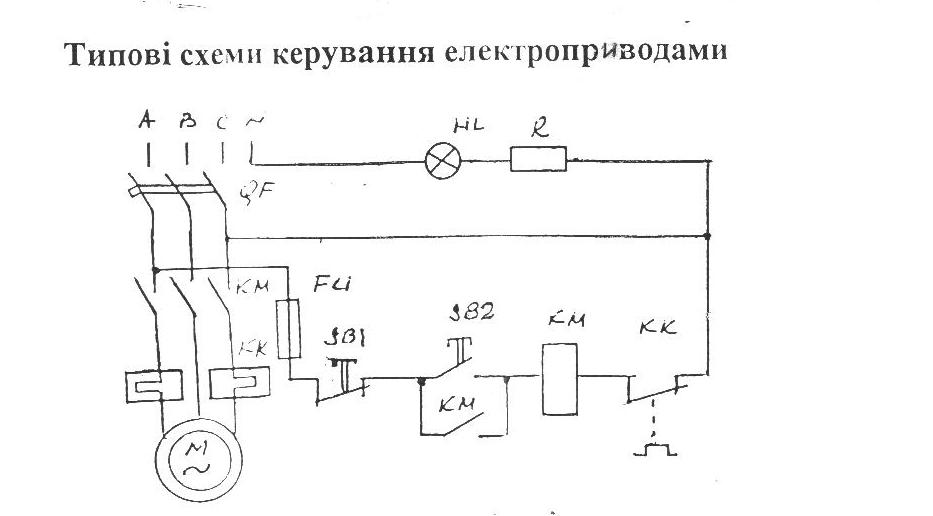

Д складу схеми входять пристрої:

QF – автоматичний вимикач (автомат);

FU – запобіжник;

SB – кнопка «Стоп»;

KM – ел. магнітний пускач;

SB2 – кнопка «Пуск»;

KK – теплове реле;

R – резистор;

HL – сигнальна лампа;

M – двигун.

РОБОТА СХЕМИ. Вмикаємо автомат QF. Загоряється лампа HL. Натискаємо кнопку «Пуск» SB2. Котушка пускача КМ Одержить живлення по колу: фаза А, запобіжник FU, кнопка «Стоп» SB, кнопка «Пуск» SB2, котушка КМ, контакт теплового реле КК, фаза С.Магнітний пускач спрацює.При цьому замикаються головні (силові)контакти КМ пускача і живлення подаеться на двигун М.Двигун працює.Одночасно із силовими контактами,замикаються блокіровочні контакти КМ магнітного пускача,блокуючи кнопку «Пуск»2.При відпусканні кнопки «Пуск» котушка буде живитись через ці блок-контакти.Блокіровка кнопки «Пуск»забезпечує тривалий режим роботи двигуна і виключае можливість само запуску двигуна при перервах в електропостачанні,тобто забезпечує нульовий захист. Ток при зниженні (зникненні)напруги контактна система розмикае кола живлення двигуна і котушки.Для пуску двигуна оператор повинен натиснути кнопку «Пуск».У випадку перевантаження теплове реле КК розімкне свої контакти в колі живлення котушки(тепловий захист).

5. Обгрунтуйте призначення захисного заземлення.

Захисне заземлення виконують в мережах з ізольованою нейтралі напругою до 1000В і у мережах напругою понад 1000В незалежно від режиму роботи нейтралі. Це умисне з’єднання з землею металевих не струмоведучих частин, які можуть виявитися під напругою внаслідок замикання на корпус. Заземлення зменшує силу струму, що проходить через людину при торканні корпусу.

При напрузі 380 В захисні заземлення влаштовують у всіх електроустановках. Заземлюють металеві корпуси електричних машин, щитів, пересувних електроприймачів тощо.

Заземлення виконують за допомогою штучних або природних заземлювачів.

Максимально допустимий опір заземлювачів напругою в електроустановках понад 1000В з ефектно заземленою нейтралю – 0,5 Ом.

Опір заземлювача в електроустановках напругою до 1000В з глухо заземленою нейтраллю при напрузі 380 220 В – 4Ом. Занулення– це умисне електричне з’єднання з нульовим захисним провідником металевих не струмоведучих частин, які можуть виявитися під напругою ; застосовується в електроустановках напругою до 1000В з глухо заземленою нейтраллю.

При будь-якому замиканні на корпус виникає коротке замикання і спрацьовує апарат захисту.

Для зниження напруги нульового провода виконують повторне заземлення нульового провода (знижує напругу при обриві нульового провода).

ПРАКТИЧНА ЧАСТИНА.

Визначити максимальний струмовий захист для електричної мережі напругою 10 кВ в основній зоні із трифазним струмом короткого замикання – 50 А та резервній зоні із трифазним струмом короткого замикання – 65 А. Для захисту застосовано схему “неповної зірки” із використанням реле РТ-40 із коефіцієнтами: схеми – kсх = 1; надійності – kн = 1,2; повернення реле

kпов = 0,85; самозапуску kсзп = 1,2 і струмом уставки Іус = 5,65 А.Реле увімкнено через трансформатор струму КТС = 30 / 5. Максимальний струм в резервній зоні дорвнює - 20 А.

Розрахунок.

Вибираємо уставку Іу ≥ Ісп ураховуючи, що реле РТ-40 з повільним регулюванням струму спрацьовання, який дорівнює Ісп =5,56А.

Перевіряємо чутливість захисту при к.з. в кінці основної зони (К2 ) і в кінці зони резервування (К1) з урахуванням мінімальних струмів при двофазних к.з.

ІК² =0,87 ІК³ .

В основній зоні

kч = І²к.мін /Iсз = 0,87 І³к.мін kсх /nт.с · Iус = 0,87· 65 ·1/ 30/5· 5,65 = 1,67

1,67 > kч.доп = 1,5

В резервній зоні

kч = І³к.мін /Iсз = 0,87 І³к.мін kсх /nт.с · Iус = 0,87· 50 ·1/ 30/5· 5,65 = 1,27

1,27 > kч.доп = 1,2

Визначаємо витримку часу захисту за ступеневим принципом, приймаючи ступень Δt = 0,5 сек. t2= t1 + Δt = 0,5 + 0,5 = 1 сек.
