Программа

В режиме ПРОГРАММА осуществляется создание и редактирование программ

обработки деталей их графическое тестирование с целью устранения ошибок.

Редактор программ имеет режимы:

Новая: F1 - создание новой программы;

Открыть: F2 - загрузить программу с диска;

Сохранить: F3 - сохранить программу на диске;

Печать: F4 - распечатать текст программы;

Тест: F5 - тестирование программы в графическом режиме;

При выполнении тестирования включается режим ГРАФИКА и на экране отображается траектория движения фрезы или резца токарного станка.

Из режима ГРАФИКА можно обратно перейти в режим ПРОГРАММА вносить в текст программы изменения и опять запускать тестирование.

Программа представляет из себя простой текстовый файл. Редактирование текста п рограммы осуществляется с помощью кнопок меню редактирования или с помощью клавиатуры.

Можно выделить часть текста или весь текст и затем его

Копировать в буфер - Ctr + C

Вырезать - Ctr + X

Вставить - Ctr + V

Удалить - Del

В редакторе имеется возможность вводить команды с циклами обработки.

Э то позволят упростить составление программ и облегчает ввод информации. Номера доступных циклов зависят от типа станка.

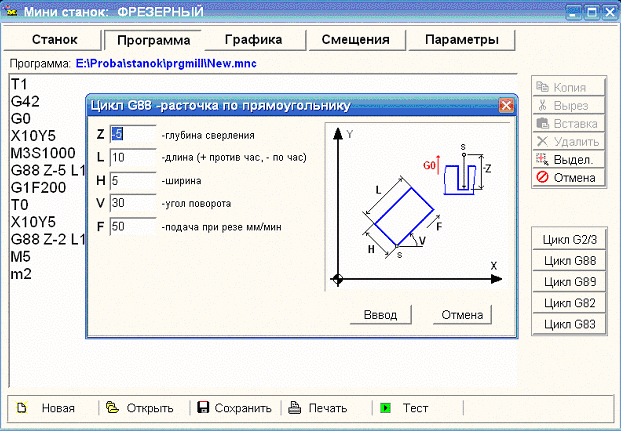

При вводе цикла открывается дополнительное окно с параметрами

цикла и поясняющей графикой. Остается только ввести значения

параметров и нажать кнопку ВВОД, кадр с заданным циклом

будет добавлен в программу в том месте, где находится курсор.

Если щелкнуть два раза мышкой на кадре с циклом, автоматически

откроется окно с соответствующим циклов, а параметры из кадра

занесутся в соответствующие поля окна. В этом случае после редактирования параметров и нажатия кнопки ВВОД новый кадр в текст программы не добавляется, а изменяется существующий кадр с данным циклом.

В программе можно вставлять комментарии. Все комментарии должны начинаться знаком (; - точка с запятой) и заканчиваться в конце кадра. Если этот знак поставить перед кадром с командами, этот кадр не будет исполняться.

Максимальная длина кадра с комментариями составляет 128 знаков.

Примеры кадров с комментариями:

T1 ; выбрать первый инструмент диаметров 5 мм

G1F100 ; задать скорость движения 100 мм/мин

X10 y30 ; выход в начальную точку

;X20 Z15 этот кадр не будет исполняться

Следует иметь в виду, что редактирование программы возможно только когда не идет автоматическая работа и поле редактора белого цвета. В противном случае

поле редактора имеет серый цвет и редактирование не возможно.

Для выполнения редактирования нужно в режиме СТАНОК остановить выполнение программы и нажать кнопку СБРОС, затем опять вернуться в режим

ПРОГРАММА.

Та программа, которая загружена в редактор будет отрабатываться в режиме АВТОМАТ.

Можно запустить программу с любого кадра. Для этого выбрать режим АВТОМАТ, затем перейти в окно ПРОГРАММА и установить курсор на тот кадр,

c которого вы хотите запустить выполнение программы. Затем нажать кнопку: чтобы произвести предварительный расчет позиции для заданного кадра. Автоматически откроется окно ГРАФИКА и там будет показан весь процесс отработки до заданного кадра, после завершения расчета нужно нажать кнопку СТАРТ. Оси выйдут в заданную позицию и начнется отработка программы с выбранного кадра. Появляется символ: …N>>>

При недостаточном быстродействии процессора может появляться неравномерность движения осей, особенно при выполнении круговой интерполяции. Несколько улучшить ситуацию в режиме отработки программы

можно, если убрать фокус с окна программы Mini Machine. Для этого достаточно

после старта программы в режиме АВТОМАТ щелкнуть курсором мышки на пустом месте <Рабочего стола> системы Windows. Фокус переместится на <Рабочий стол>, а программа начнет работать быстрей. Для оперативного вмешательства в процесс работы программы, курсором мышки щелкают на нужных кнопках окна программы.
