Автоматизация удаления навоза.
По принципу действия технические средства для удаления навоза разделяются на устройства непрерывного и периодического действия. Одни из них (непрерывного действия) используются для ежедневной уборки навоза, другие - для периодического удаления навоза в случае содержания животных на глубокой подстилке и для очистки от навоза выгульных площадок.
П
римером

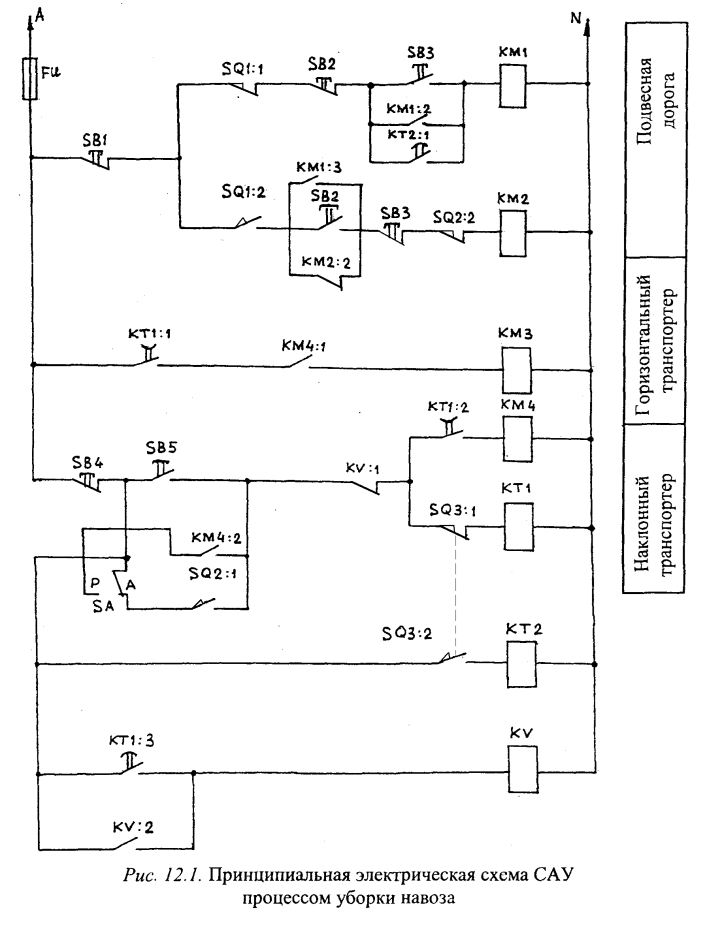

системы автоматизации (рис. 12.1), в которой
алгоритм управления представляет
собой временную-параметрическую
программу, может служить система уборки
навоза, состоящая из скребкового
транспортера ТСН-3,0Б и подвесной дороги
с транспортной тележкой. Эта система
уборки навоза представляет собой
простейшую технологическую линию.
Навоз из помещения транспортируется
последовательно расположенными
горизонтальным и наклонным транспортерами
скребкового типа в тележку подвесной
дороги, которая доставляет его в
навозохранилище. Система автоматизации
может работать в ручном и автоматическом
режимах, что обеспечивается переключателем
SA.
Временная программа реализуется в системе автоматизации ее элементами, которыми являются реле времени КТ1 и КТ2, а параметрическая - путевыми переключателями SQ1, SQ2, SQ3 совместно с упорами, которые расположены по пути движения транспортной тележки в определенных местах.
Автоматический режим обеспечивается постановкой переключателя SA в положение «А» (Автоматический режим). После нажатия на кнопку выключателя SB5 получает питание реле времени КТ1, которое своим контактом КТ1:2 запитывает катушку КМ4 магнитного пускателя. Последний срабатывает и своими силовыми контактами (на рисунке не показаны) запитывает электродвигатель привода наклонного транспортера. Одновременно замыкаются контакт КТ1:1 и вспомогательный контакт КМ4:1 магнитного пускателя, в результате чего запитывается катушка КМЗ магнитного пускателя. После срабатывания магнитного пускателя КМЗ его силовые контакты запитывают электродвигатель привода горизонтального транспортера. Тележка заполняется навозом до определенного предела, и срабатывает весовое устройство, действующее на путевой выключатель SQ3, который имеет размыкающий контакт SQ3:1 в цепи реле времени КТ1 и замыкающий контакт SQ3:2 в цепи реле времени КТ2. В результате этого реле времени КТ1 отключается от источника питания и одновременно запитывается реле времени КТ2. Реле времени КТ1 срабатывает таким образом, что его контакты КТ1:2 и КТ1:1 размыкаются с выдержкой времени, необходимой для освобождения от навоза наклонного транспортера, т. е. оба транспортера продолжают работать некоторое время. Вначале останавливается горизонтальный, затем - наклонный транспортер.
После запитывания реле времени КТ2 его замыкающий контакт КТ2:1 срабатывает с некоторым запаздыванием и включает в работу магнитный пускатель КМ1. Своими силовыми контактами (на рисунке не показаны) КМ1 запитывает электродвигатель привода подвесной дороги, и тележка с навозом движется к хранилищу. Пройдя заданный путь, она автоматически разгружается в нужном месте, и путевым выключателем SQ1 изменяется направление ее движения. Реверсирование тележки обеспечивается путевым выключателем SQ1, который имеет две пары контактов SQ1:1 и SQ1:2. Размыкающий контакт SQ1:1 размыкается, и обесточивается катушка КМ1 магнитного пускателя, а замыкающий контакт SQ1.2 замыкается, и запитывается катушка КМ2 другого магнитного пускателя.
Магнитный пускатель КМ2 срабатывает так, что своими силовыми контактами (на рисунке не показаны) изменяет чередование двух фаз (например, А и В) питания статорных обмоток электродвигателя, ротор которого изменяет вращение на противоположное. Тележка по подвесной дороге возвращается в исходное положение, т. е. она подкатывается к месту загрузки для последующего заполнения навозом.
Возврат тележки в исходное положение фиксируется путевым выключателем SQ2. Это означает, что размыкающий контакт SQ2:2 обесточивает катушку КМ2 магнитного пускателя и дальше тележка не перемещается, а замыкающий контакт SQ2:1 замыкается. Снова запитывается реле времени КТ1. Процесс удаления навоза из помещения и подачи его в навозохранилище повторяется, т. е. снова осуществляется в автоматическом режиме.
После окончания уборки навоза его поступление в тележку прекращается. Путевой выключатель SQ3 остается в исходном первоначальном положении, т. е. его размыкающий контакт SQ3:1 замкнут, а замыкающий контакт SQ3:2 разомкнут, так как весовое устройство не действует на рычаг этого выключателя.
Реле времени КТ1 подключается замкнутым контактом SQ2:1 к источнику питания. В результате реле КТ1 вырабатывает управляющий сигнал, и его контакт КТ1:3, расположенный в цепи реле напряжения KV, замыкается с замедлением. Это приводит к запитыванию обмотки KV реле напряжения, которое срабатывает.
Размыкающий контакт KV:1 отключает реле времени КТ1 от источника питания. Замыкающим контактом KV:2 реле напряжения становится на самоблокировку, что обеспечивает последующее питание его обмотки, так как отключение реле КТ1 от источника питания приводит к размыканию его контакта КТ1:3.
