Принцип работы схемы управления двухскоростным двигателем вентиляционных установок.

В этой системе исполь­зуются двухскоростные электродвигатели мощностью 0,55 кВт. Регулирование воздухообмена осуществляется путем автоматиче­ского переключения ступеней частоты вращения электродвигателей вентиляторов в зависимости от изменения регулируемых парамет­ров воздушной среды внутри животноводческого помещения. Например, в автоматическом режиме А с повышением температуры внутри помещения срабатывает терморегулятор SK1, и его промежуточное реле размыкает размыкающие контакты SK1.1 в цепи катушки магнитного пускателя KM1, который отключает от сети обмотки электродвигателей первой (меньшей) частоты вра­щения и замыкает замыкающие контакты KM1.1 в цепи катушки магнитного пускателя KM2, включающего в сеть другие обмотки электродвигателей второй (большей) частоты вращения, тем са­мым переключая обмотки электродвигателей с меньшей частоты вращения на повышенную. При уменьшении температуры пере­ключение обмоток электродвигателей происходит в обратной по­следовательности. При уменьшении температуры ниже минималь­но допустимой величины второй терморегулятор SK2 должен разомкнуть свои контакты в цепи катушек магнитных пускателей и отключить электродвигатель вентилятора от сети. В катушках магнитных пускателей должна быть предусмотрена взаимная элек­трическая блокировка, исключающая их одновременное вклю­чение.

Непрерывное изменение параметров микроклимата внутри живот­новодческих и птицеводческих помещений требует непрерывного контроля и управления установками микроклимата. Управлять вентиляционными установками экономичнее и удобнее при помощи датчиков и регуляторов, реагирующих на соответствующие пара­метры микроклимата.

«Климат-4»

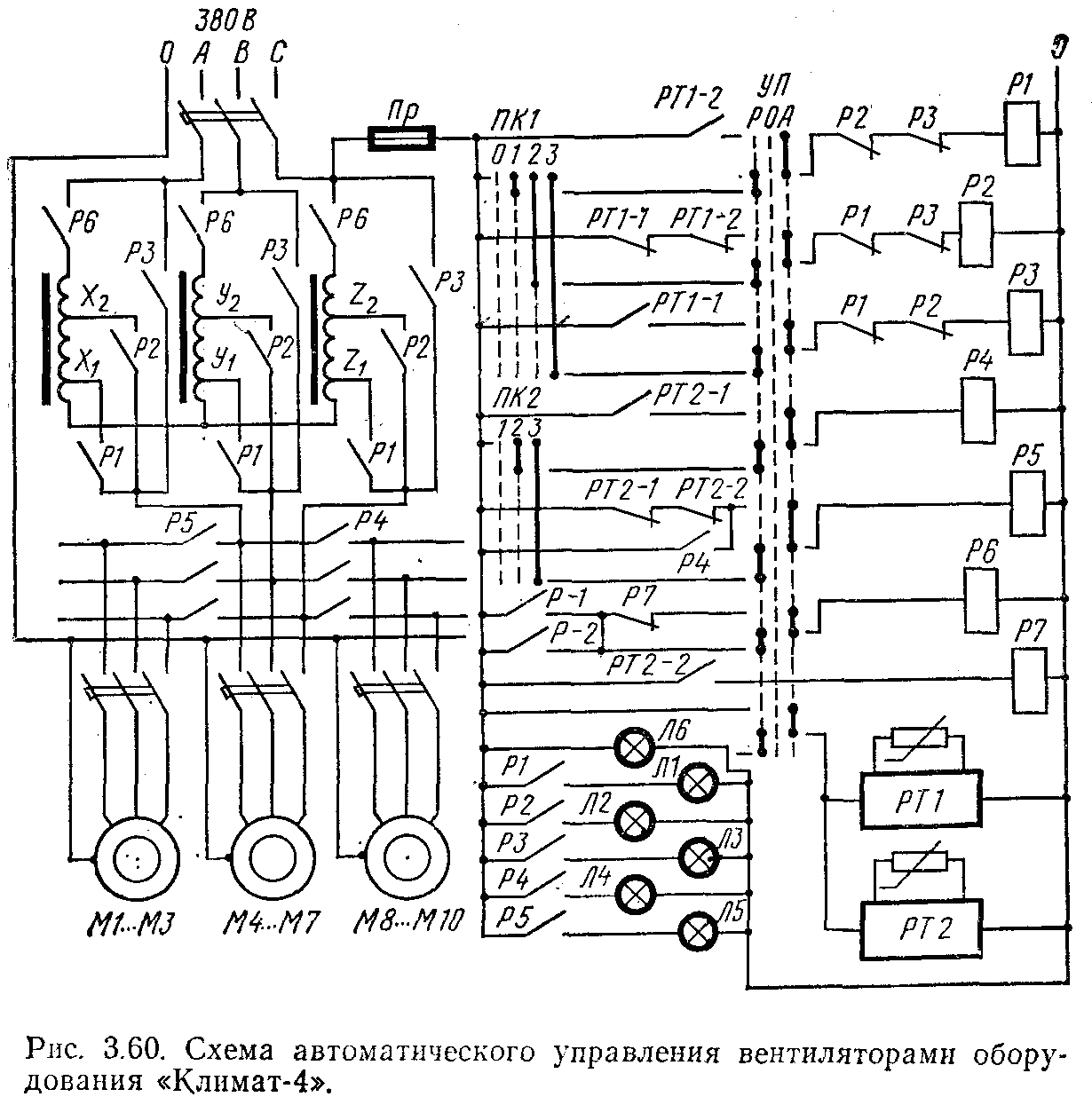

Схема управления вытяжными вентиляторами оборудования «Климат-4» (рис. 3.60) предусматривает регулирование произво­дительности вытяжных вентиляторов вручную или автоматически, в зависимости от температуры воздуха внутри помещения. Произ­водительность вентиляторов регулируют путем изменения напря­жения питания их электродвигателей. Фазные обмотки автотранс­форматора АТ-10 имеют 16 отпаек.

Н апряжение на отпайках изменяется от 300 до 70 В. Если на зажимы электродвигателей подается номинальное напряжение се­ти 380 В, то они развивают номинальную частоту вращения.

Выводные отпайки x₁, x₂; у₁, у₂; z₁, z₂ подбирают таким обра­зом, чтобы на первой ступени напряжения (отпайки x₁, у₁, z₁) электродвигатели вентиляторов развивали частоту вращения, со­ставляющую 30%, а на второй ступени (отпайки x₂, у₂, z₂ ) — 60% номинальной. Напряжение первой ступени подается на зажимы электродвигателей при замыкании контактов магнитного пускате­ля Р1, второй ступени — пускателя Р2 и номинальное напряже­ние—пускателя РЗ.

В качестве регуляторов температуры РТ1 и РТ2 используют два полупроводниковых трехпозиционных терморегулятора типа ПТР-3-04, у которых диапазон регулируемых температур от +5 до +35°С. Регулятор РТ1 управляет частотой вращения электро­двигателей вентиляторов в зависимости от температуры воздуха внутри помещения. Регулятор РТ2 управляет (включением подгрупп электродвигателей вентиляторов.

Дифференциал срабатывания регуляторов устанавливается в пределах 1...3°С. Каждый терморегулятор подает команды «вы­ше», «ниже», «норма». В качестве исполнительных элементов каж­дый регулятор имеет два реле. Первые реле PT1-1, РТ2-1 у каждо­го регулятора срабатывают при повышении температуры выше норм, устанавливаемых для каждого терморегулятора отдельно, а вторые реле РТ1-2, РТ2-2 срабатывают при снижении температу­ры ниже норм. Уставка нормы РТ2 должна быть ниже уставки нормы РТ1 на 2...4 °С. .

Поэтому при требуемой температуре, на которую устанавлива­ется уставка первого терморегулятора РТ1, контакты этого ре­гулятора будут соответствовать положению, показанному на схеме рисунка 3.60. Замыкающие контакты первого реле второго термо­регулятора РТ2-1 при этой температуре будут замкнуты, а раз­мыкающие РТ2-1 — разомкнуты, так как эта температура для терморегулятора РТ2 будет означать выше его нормы.

Схема предусматривает работу вентиляторов в ручном и автоматическом режимах.

Для управления частотой вращения электродвигателей венти­ляторов вручную применяют пакетно-кулачковый переключатель ПК1, а число действующих групп вентиляторов изменяют пакетно-кулачковым переключателем ПК2.

Для расширения диапазона регулирования воздухообмена вен­тиляторы разделены на три группы. В положении 1 переключа­теля ПК2 включены электровентиляторы основной группы М4...М7, в положении 2 пускателем Р4 включены дополнительно М8...М10, а в положении 3 пускателями Р4 и Р5 дополнительно введены

М8..М10 и М1...МЗ.

При автоматическом режиме работы универсальный переклю­чатель УП ставят в положение А. При этом получают питание терморегуляторы РТ1 и РТ2.

Когда температура воздуха в помещении соответствует задан­ной уставке «норма» терморегулятора РТ1, положение его кон­тактов соответствует положению, показанному на схеме. Замыка­ющие контакты второго терморегулятора РТ2-1 будут замкнуты, а размыкающие РТ2-1 разомкнуты. Пускатель Р2 включает элект­родвигатели вентиляторов на отпайки х₂ у₂, z₂, а пускатели Р4 и Р5 дополнительно к группе вентиляторов М4...М7 подключают еще М8...А110 и М1...МЗ. Пускатель Р6 подключает автотрансфор­матор к сети.

Если температура увеличится выше заданной, первое реле пер­вого терморегулятора сработает, разомкнет размыкающие кон­такты РТ1-1, отключая пускатели Р2 и Р6, и замкнет замыкающие контакты РТ1-1, включая пускатель РЗ, который обеспечит пере­ключение всех электродвигателей вентиляторов на напряжение се­ти, соответствующее третьей ступени частоты вращения электро­вентиляторов.

При понижении температуры ниже заданной нормы первого терморегулятора РТ1 сработает второе реле первого регулятора и разомкнутся размыкающие контакты РТ1-2, отключая пускатель Р2, и замкнутся замыкающие контакты РТ1-2, тем самым включая электродвигатели вентиляторов на первую ступень частоты вра­щения.

Если же температура внутри помещения будет продолжать снижаться и достигнет установленной нормы второго терморегу­лятора, то первое реле второго терморегулятора РТ2 отключится и его размыкающие контакты РТ2-1 замкнутся, а замыкающие РТ2-1 разомкнутся, отключая пускатель Р4, который отключит группу электровентиляторов М8...М10.

При дальнейшем понижении температуры, которая станет ни­же установленной нормы второго терморегулятора, сработает вто­рое реле этого терморегулятора и разомкнет размыкающие кон­такты РТ2-2 в цепи катушки пускателя Р5 и замкнет замыкаю­щие контакты в цепи катушки промежуточного реле Р7, которое, размыкая свои контакты в цепи катушки магнитного пускателя Р6, отключит автотрансформатор от сети. Вентиляция помещения прекратится.
